T056-黑龙江某7层大学生公寓宿舍楼设计 下载积分：150　资料编号： T056

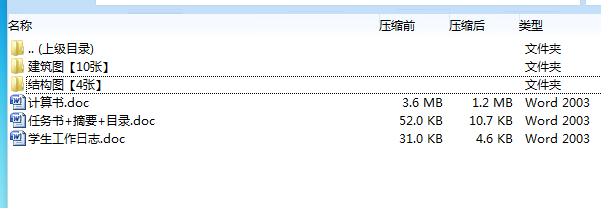

作品包括:

WORD版本说明书1份，共70页，约13000字

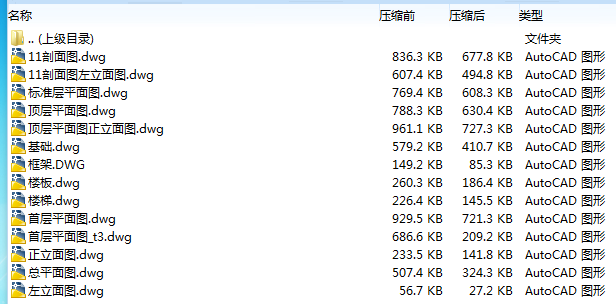

CAD版本图纸,共14张

摘    要

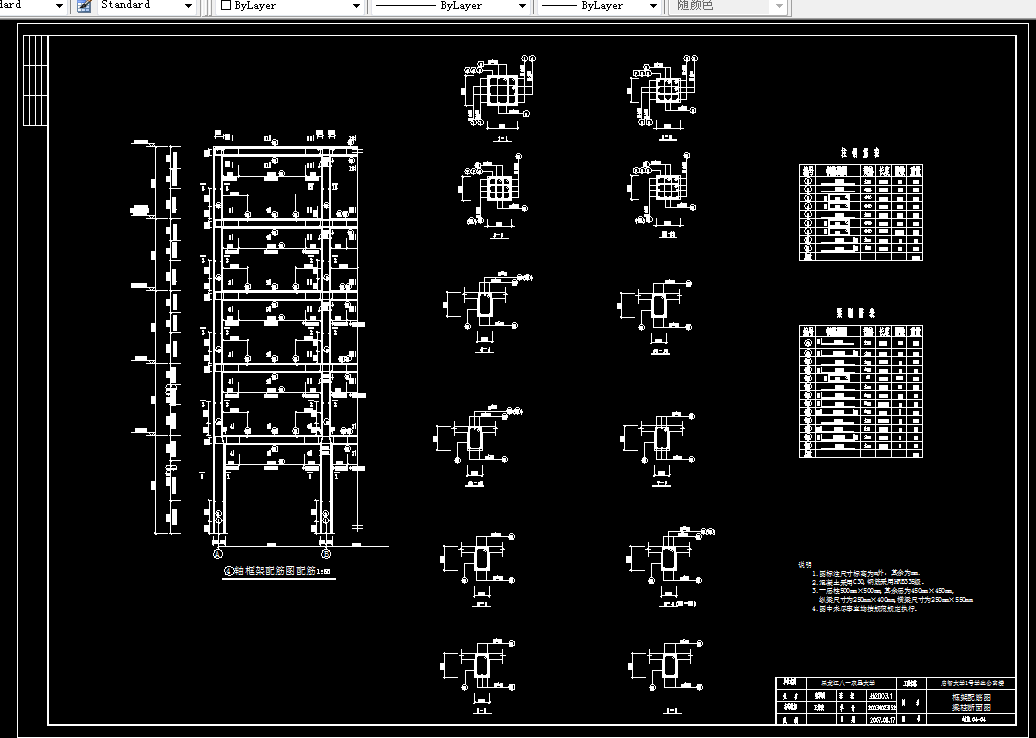

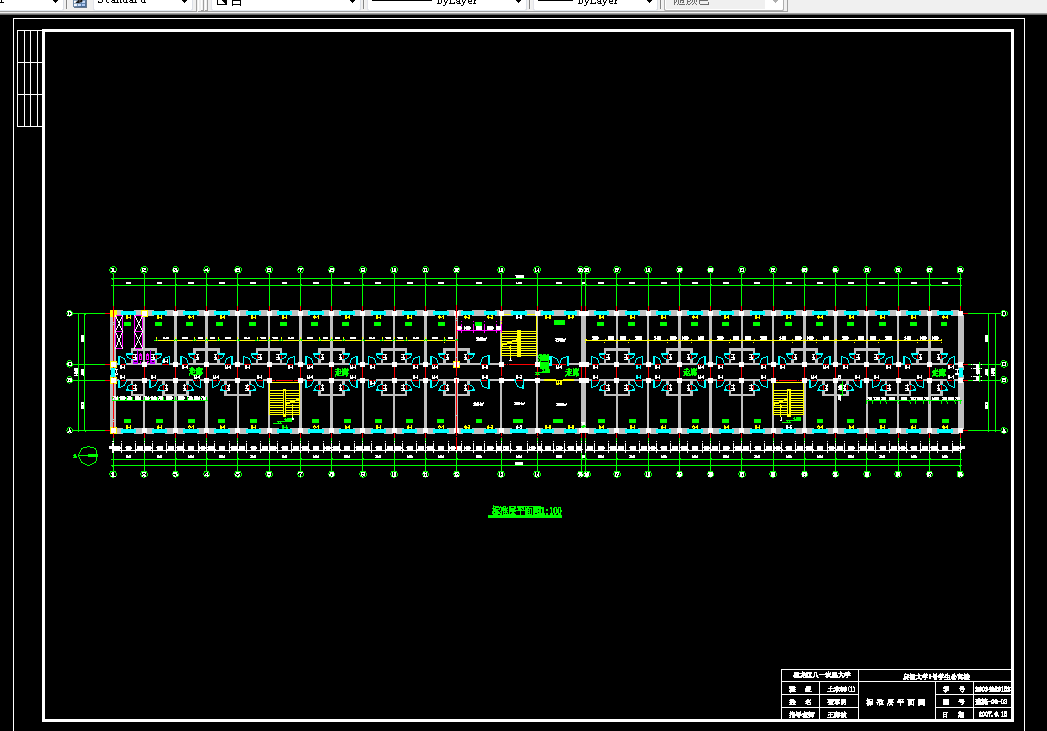

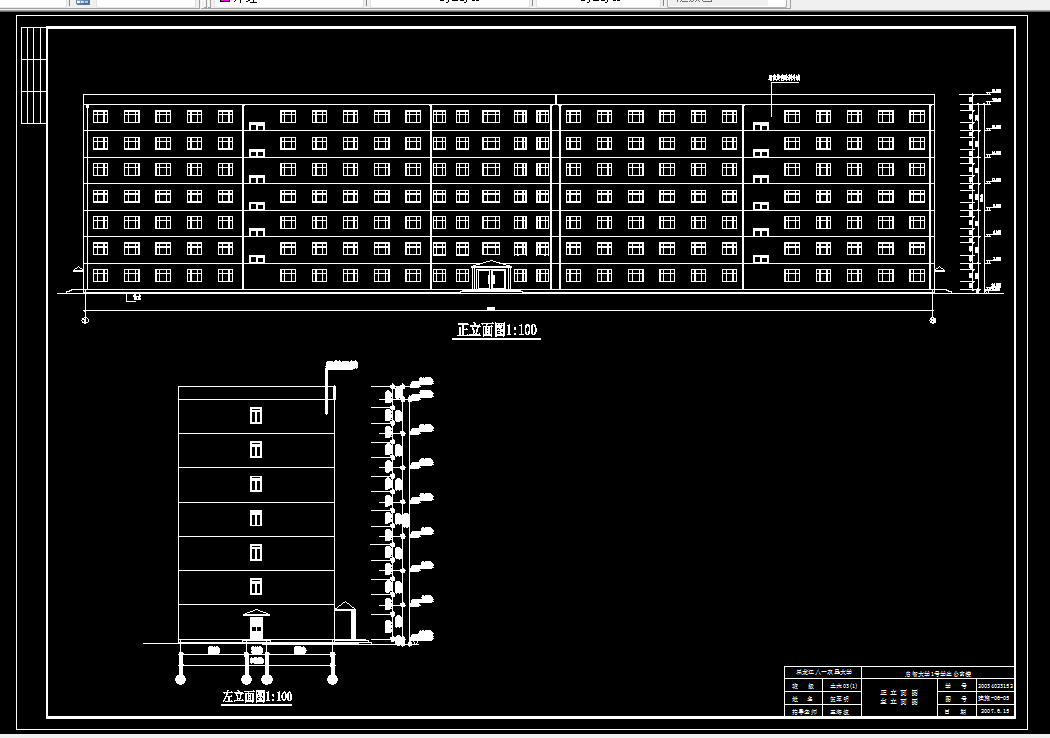

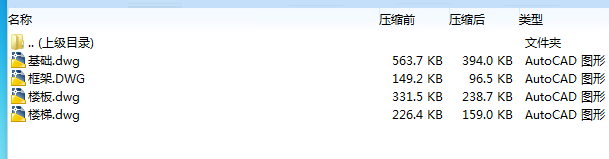

本工程为大学生公寓楼，建筑面积11235.91m2，占地面积1605.13m2，七层，总高24.3m(加女儿墙)，采用框架结构，柱下独立基础，设计基准期50年，结构安全等级为二级，抗震设防烈度为7度。建筑设计本着“功能适用，经济合理，造型美观，环境相宜”的原则，以国家相应规范、标准为依据，完成了设计任务书所要求的建筑平面设计，并在此基础上进行了立面、剖面、建筑详图设计，共画出建筑图4张。结构设计本着“安全，适用，耐久”的原则，进行了竖向荷载汇集，水平荷载汇集，内力计算，内力组合，结构抗震验算，板、梁、柱、楼梯、基础等结构构件的设计。共画出结构图4张。

关键词：  大学生公寓楼    结构形式  框架结构

目  录

1结构布置及计算简图 ……………………………………………………………………  (1)

   1.1梁板尺寸……………………………………………………………………………… (1)

   1.2柱尺寸    …………………………………………………………………………… (2)

2 重力荷载计算……………………………………………………………………………… (5)

   2.1重力荷载……………………………………………………………………………… (5)

   2.2屋面及楼面可变荷载………………………………………………………………… (6)

   2.3梁柱墙门窗荷载计算………………………………………………………………… (6)

   2.4重力荷载代表值……………………………………………………………………… (8)

3 框架侧移刚度验算  …………………………………………………………………… (10)

   3.1横向框架线刚度  ………………………………………………………………… (10)

3 框架侧移刚度验算  …………………………………………………………………… (10)

   3.1横向框架线刚度  ………………………………………………………………… (10)

   3.2各柱侧移刚度  ……………………………………………………………………(11)

4横向水平荷载作用下框架结构内力计算及侧移计算   ………………………………(12)

4.1横向水平地震作用下框架结构的内力计算………………………………………(12)

   4.2风荷载计算…………………………………………………………………………(17)

5竖向荷载作用下框架结构的内力计算……………………………………………………(22)

5.1横向框架内力计算………………………………………………………………… (22)

5.2横向框架内力组合………………………………………………………………… (30)

5.3框架柱内力组合…………………………………………………………………… (35)

6截面的设计和计算       ……………………………………………………………… (42)

   6.1框架梁   ……………………………………………………………………………(42)

   6.2框架柱     …………………………………………………………………………(44)

   6.3框架梁柱节点核心区截面抗震验算 ………………………………………………(48)

6.4罕遇地震作用下弹塑性变形验算   ………………………………………………(49)

7楼梯设计  …………………………………………………………………………………(49)

   7.1踏步的计算   ………………………………………………………………………(49)

   7.2 楼梯斜梁计算………………………………………………………………………(51)

7.3平台板的计算……………………………………………………………………… (52)

7.4平台梁的设计……………………………………………………………………… (53)

8现浇混凝土双向板楼盖设计和计算………………………………………………………(54)

   8.1荷载设计值………………………………………………………………………… (55)

   8.2计算跨度…………………………………………………………………………… (55)

8.3弯矩计算…………………………………………………………………………… (55)

8.4截面设计……………………………………………………………………………(57)

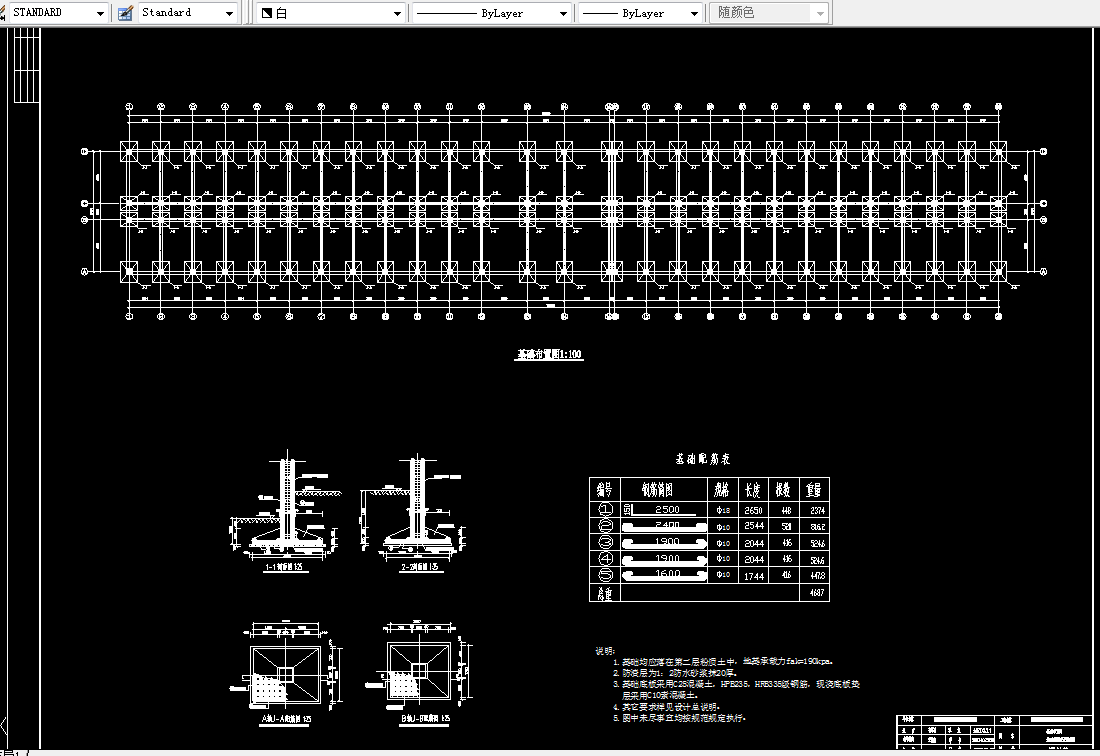

9 基础设计………………………………………………………………………………… (58)

9.1工程地质条件……………………………………………………………………… (58)

9.2确定基础底面尺寸  ……………………………………………………………… (58)

9.3下卧层强度的验算    …………………………………………………………… (60)

9.4基础的沉降量计算    ……… ……………………………………………………(60)

9.5 基础高度验算及配筋计算…………………………………………………………(62)

致谢  …………………………………………………………………………………… （67）

参考文献………………………………………………………………………………… （68）
