T396-垂直斗式提升机设计 下载积分：50　资料编号： T396

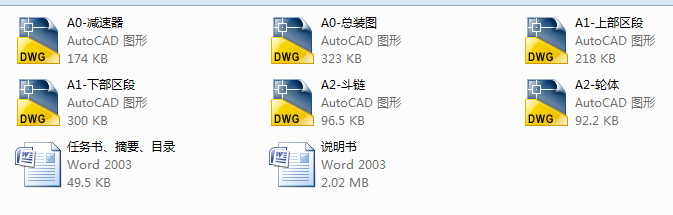

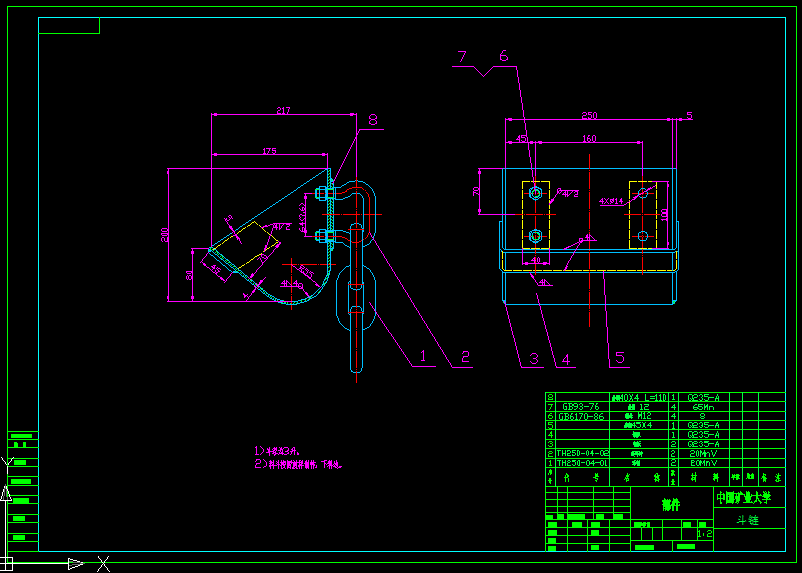

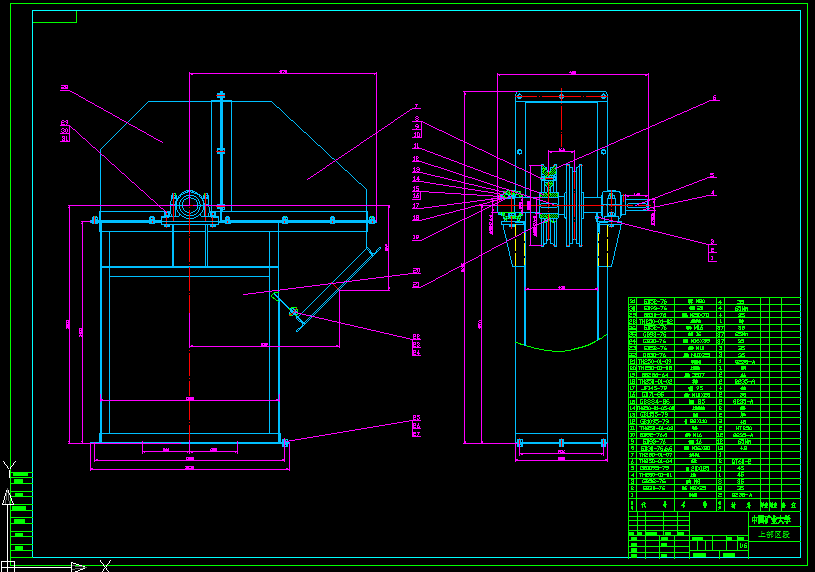

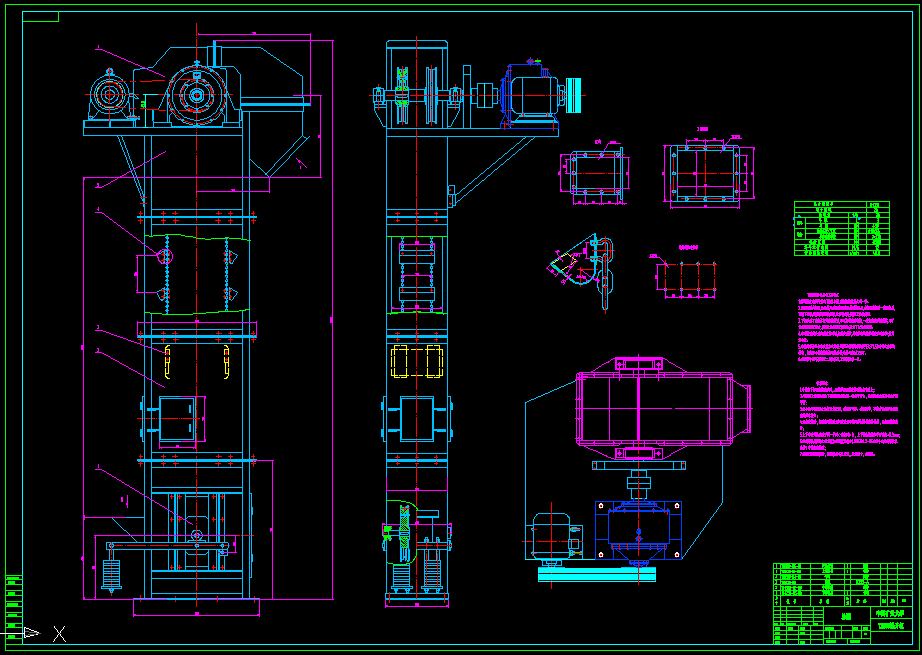

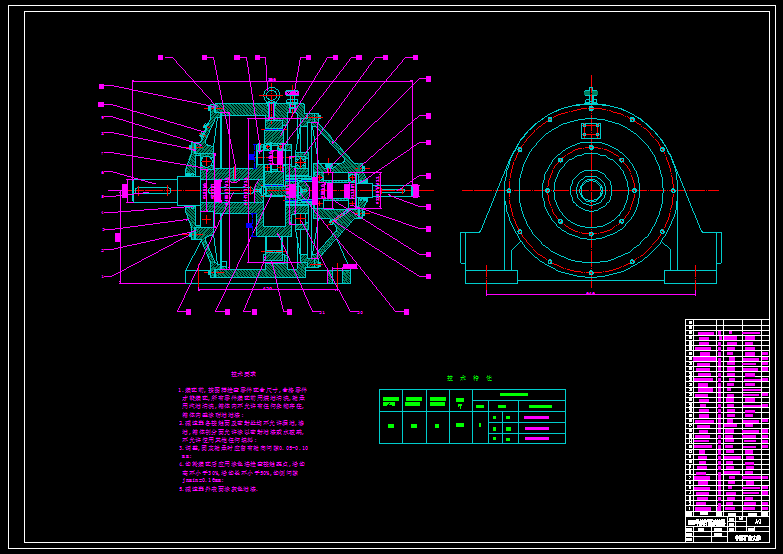

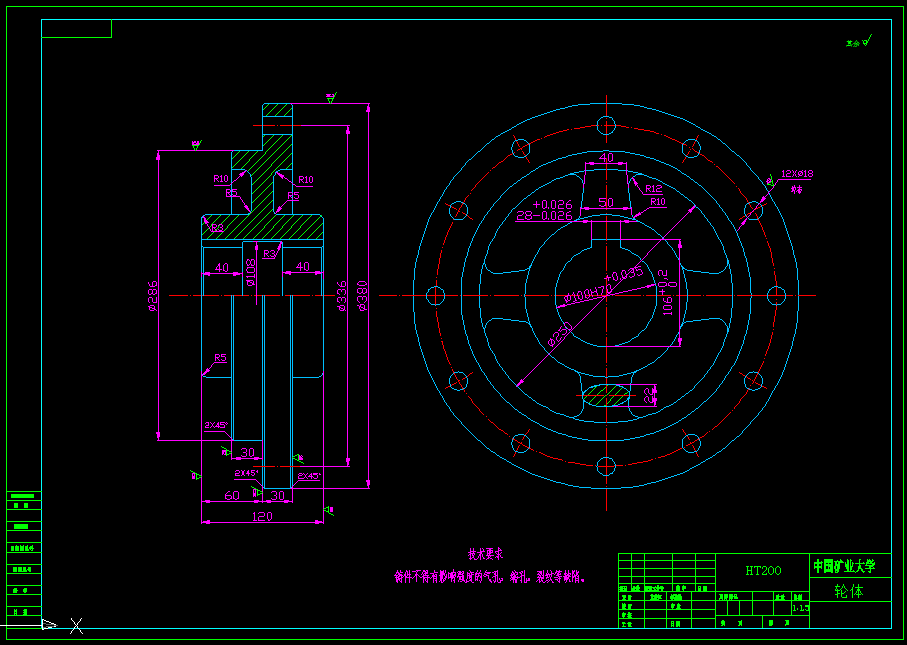

作品包括:

Word版说明书1份，71页，约26000字

CAD版本图纸，共6张

摘  要

提升机是应用广泛的一种垂直提升设备，它被用来提升各种物料，如；矿石、煤、水泥、熟料等。板链式提升机，包括上部、中间节、下部、输送链，所述上部包括驱动装置、主动链轮、逆止器，所述下部装有从动链轮、张紧装置，所述输送链与主、从传动链轮配合，输送链上每两个节距连接一个载料斗，其特征在于具有一个流入式装料口，输送链上的料斗具有与两节链距大约相等的高度。在各工业国家，这类提升机应用极广。

斗式提升机在机械化连续输送系统中是一种被普遍采用的垂直输送设备。主要用于提升粉状、粒状、小块状的无磨琢性和磨琢性物料（如水泥、煤、砂、谷物、木屑、矿石、焦碳、硅酸盐、铝镁砂、耐火材料、化肥、化学物品等）。

根据生产工艺的需要，它与给料机、带式输送机、螺旋输送机等其他形式输送设备配合，可以布置成不同的工艺流程，形成各种运输系统。因此斗式提升机广泛地应用于建材、电力、冶金、机械、化工、有色金属、粮食等工业部门。正确使用斗式提升机，定期维护保养，不仅能延长其使用寿命，而且可以减少系统停机，避免事故发生，是实现安全生产、优质高产的必要条件。

关键词：减速器 ；提升机 ；垂直提升

目    录

1 前言……………………………………………………………………………………1

2绪论…………………………………………………………………………3

  2.1概述…………………………………………………………3

  2.2斗式提升机的工作原理……………………………………………………3

  2.3斗式提升机分类………………………………………………………………4

2.4  斗式提升机的装载和卸载………………………………………………………4

  2.5 常用斗提机选用及相关计算………………………………………5

  2.6斗提机的主要部件……………………………………………………………8

3提升机主要参数确定及主要结构设计……………………………………11

  3.1提升功率的确定……………………………………………………………12

  3.2 电动机选择…………………………………………………………………12

3.3减速器设计………………………………………………………………12

    3.3.1 皮带的选择计算………………………………………………………12

    3.3.2行星轮传动设计………………………………………………………14

3.4 驱动轴设计及附件的选择………………………………………………………30

    3.4.1 轴的材料及热处理………………………………………………………30

      3.4.2轴的结构设计……………………………………………………………30

      3.4.3 轴的强度校核计算………………………………………………………31

      3.4.4轴的选用…………………………………………………………………34

      3.4.5驱动链轮键的设计校核…………………………………………………35

      3.4.6精度设计……………………………………………………………35

   3.5 联轴器的选择•……………………………………………………………36

   3.6驱动链轮的结构设计……………………………………………………………38

   3.7提升机主要参数设计……………………………………………………………39

3.8头部罩壳的选材及链……………………………………………………………40

3.9 中部区段的设计选材 …………………………………………………………41

3.10 料斗和环链的设计……………………………………………………………42

4 提升机的维护和检修 ………………………………………………………………43

4.1 提升机设备的日常维护…………………………………………………………43

4.2 矿井提升维护 检修及处理故障主提升机操作 ………………………………43

4.2.1 日检的基本内容 …………………………………………………………43

4.2.2 周检的基本内容 …………………………………………………………44

4.2.3 月检的基本内容 …………………………………………………………44

4.3 提升设备的的计划维修  ………………………………………………………45

4.3.1 小修的内容 ………………………………………………………………45

4.3.2 中修的内容 ………………………………………………………………45

4.3.3 大修的内容 ………………………………………………………………46

4.4 提升机的润滑 …………………………………………………………………46

4.4.1 润滑剂的选择 ……………………………………………………………46

4.4.2 润滑的方式 ………………………………………………………………46

结论……………………………………………………………………………48

参考文献………………………………………………………………………………49

翻译部分

英文原文…………………………………………………………………………50

中文译文…………………………………………………………………………62

致谢……………………………………………………………………………………71
