B834-最大320-X6132卧式铣床主传动系统设计 [P=7.5kw 转速2240 45 公比1.26 Z=18] 下载积分：50　资料编号： B834

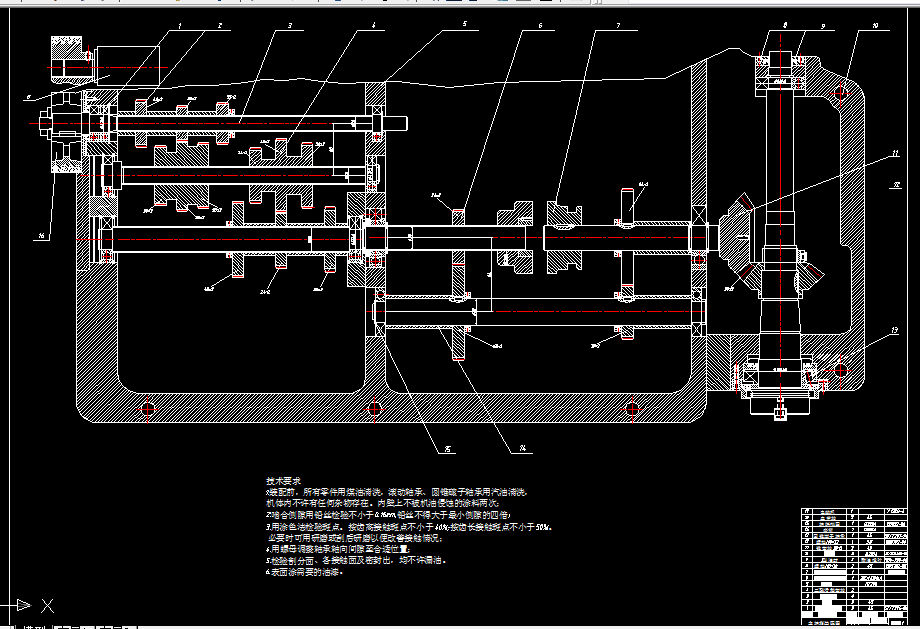

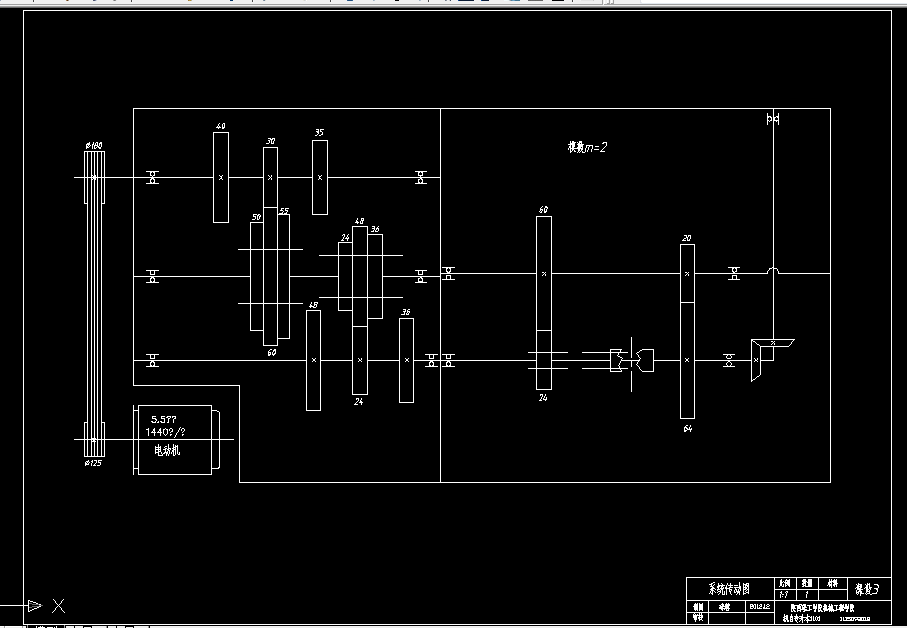

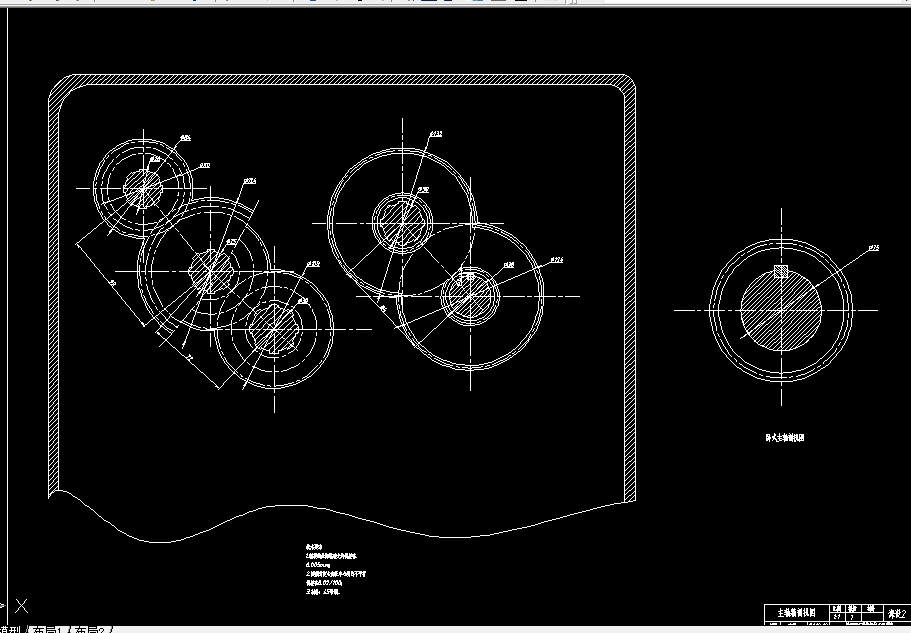

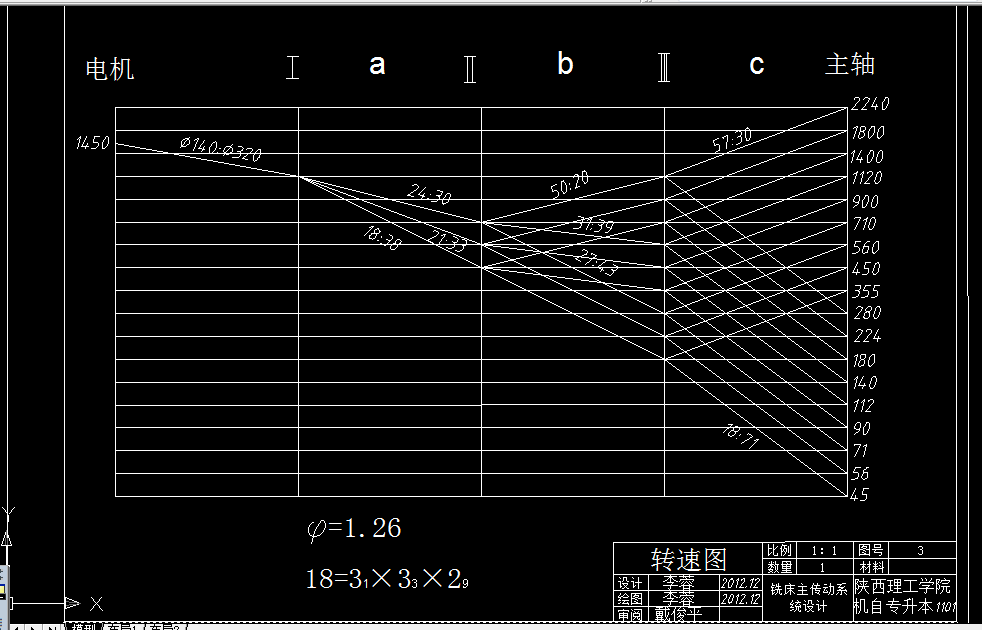

作品包括:

说明书一份，共38页，约19000字

CAD版本图纸，共4张

摘要

本设计从下达任务起，经过现场调查和查阅文献资料入手，历经三周的时间完成。在设计中，首先根据课程设计所要求的技术参数确定机床设计中所需要的参数，即原动机的功率、机床主轴箱的转速数列公比；然后确定机床主轴箱的主传动系统结构，拟订机床的结构网和转速图；查资料，根据转速图确定机床内的各个主要零件的计算转速，根据计算转速确定各级传动的传动比，根据传动比来确定各级传动的齿轮配合的齿轮齿数。根据机床主轴箱的传动链来计算各级转速的实际值与理论值之间的误差。在设计中主要是要计算主轴箱里各个零件的选用是否满足要求以及原动机与主轴箱间的动力传递装置的计算。主轴箱的计算包括摩擦离合器的校核、齿轮的校核、轴的校核、轴承的校核、键的校核、主轴的校核计算等。原动机与主轴箱的动力传递采用的是带传动装置。最后根据资料和参考同类机床来设计该铣床的主传动系统，并绘制其装配图。

目   录

1. 摘要 1

2. 主传动系统的组成及要求 2

3. 主传动系统的运动设计 4

3.1 转速图 4

3.2 结构网与结构式 8

3.3 转速图的拟定 9

3.4 带轮及V带设计 14

3.5 齿轮齿数的确定 16

4. 主传动系统的结构设计 22

4.1 主传动系统的布局及变速机构的类型 22

4.2 齿轮的布置 23

4.3 轴的空间布置 25

4.4 计算转速 26

4.5 主轴轴径设计 28

4.6 主传动系统的开停装置 32

4.7 主传动系统的制动装置 32

5. 传动系统的润滑 33

5.1 润滑系统的要求 33

5.2 润滑剂的选择 33

5.3 润滑方式 34

致  谢 36

参 考 文 献 37
