E426普通车床主轴箱部件设计转速90-1120-1.26-12-7.5kw-322(带离合器 下载积分：150　资料编号： E426

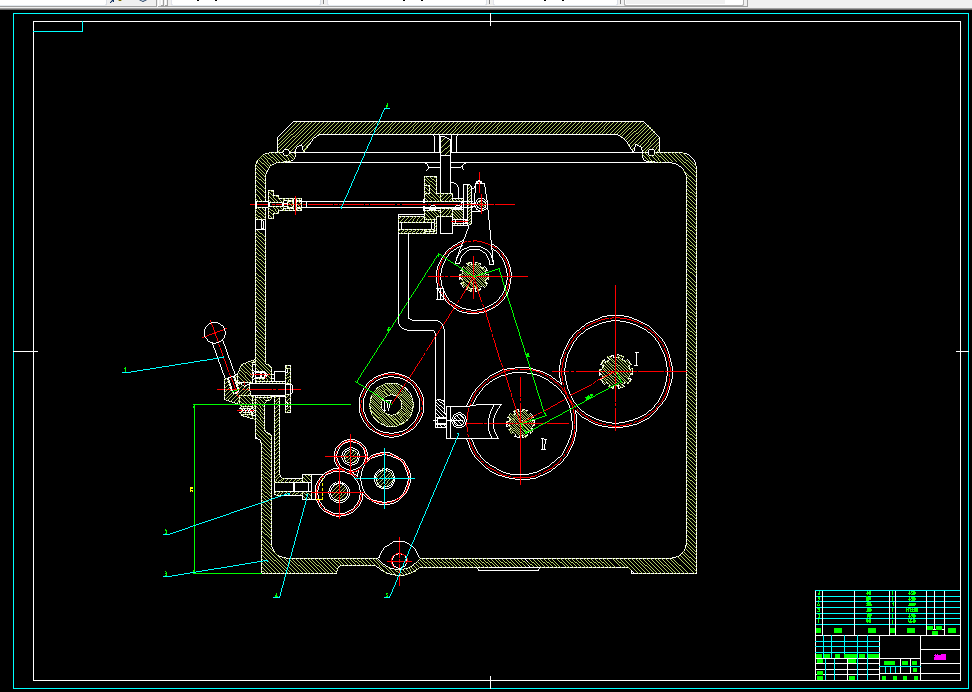

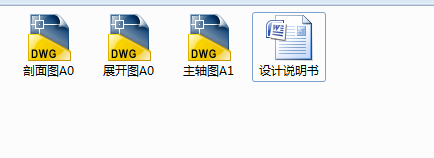

作品包括:

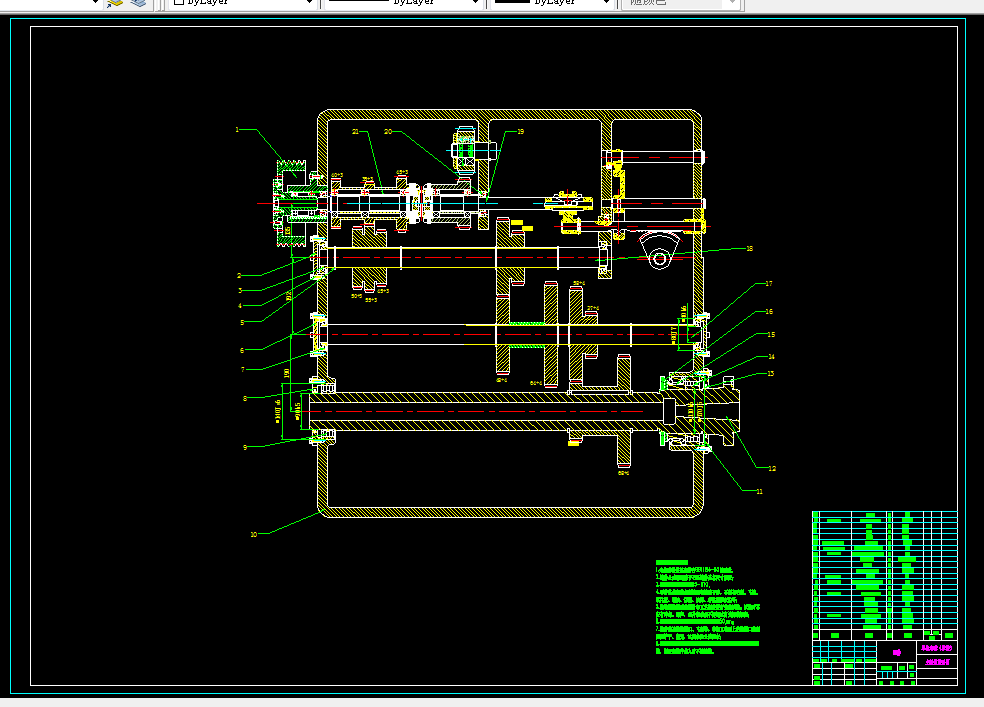

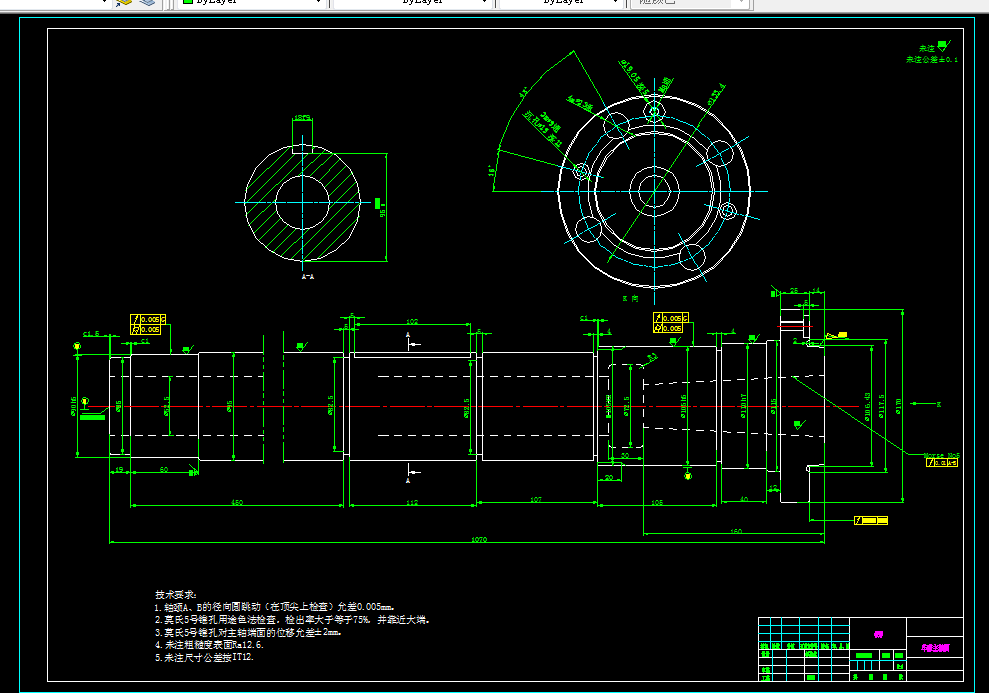

Word版说明书1份，共25页，约8200字

CAD版本图纸，共3张

目录

一、设计目的 - 2 -

二、设计步骤 - 2 -

2.1.运动设计 - 2 -

2.1.1已知条件 - 2 -

2.1.2结构分析式 - 3 -

2.1.3 绘制转速图 - 4 -

2.1.4 绘制传动系统图 - 5 -

2.2.动力设计 - 6 -

2.1 确定各轴转速 - 6 -

2.2 带传动设计 - 7 -

2.3 各传动组齿轮模数的确定和校核 - 9 -

3. 齿轮齿根弯曲疲劳强度校核 - 12 -

2.2.1校核a传动组齿轮 - 12 -

2.2.2 校核b传动组齿轮 - 13 -

2.2.3校核c传动组齿轮 - 14 -

2.3. 各轴的设计及主轴的校核 - 16 -

2.3.1 确定各轴最小直径 - 16 -

2.3.2主轴的计算及校核 - 17 -

2.3.3多片式摩擦离合器的设计计算 - 19 -

2.3.4各轴轴承选择 - 20 -

三.结构设计及说明 - 20 -

3.1 结构设计的内容、技术要求和方案 - 20 -

3.2  展开图及其布置 - 21 -

3.3 齿轮块设计 - 21 -

3.4  传动轴的设计 - 22 -

3.5 润滑与密封 - 24 -

3.6  其他问题 - 24 -

四、总结 - 25 -

五、参考文献 - 25 -
