H026-CA6140机床主运动机械变速传动系统结构设计-最小转速31.5 公比1.41 Z=12 下载积分：50　资料编号： H026

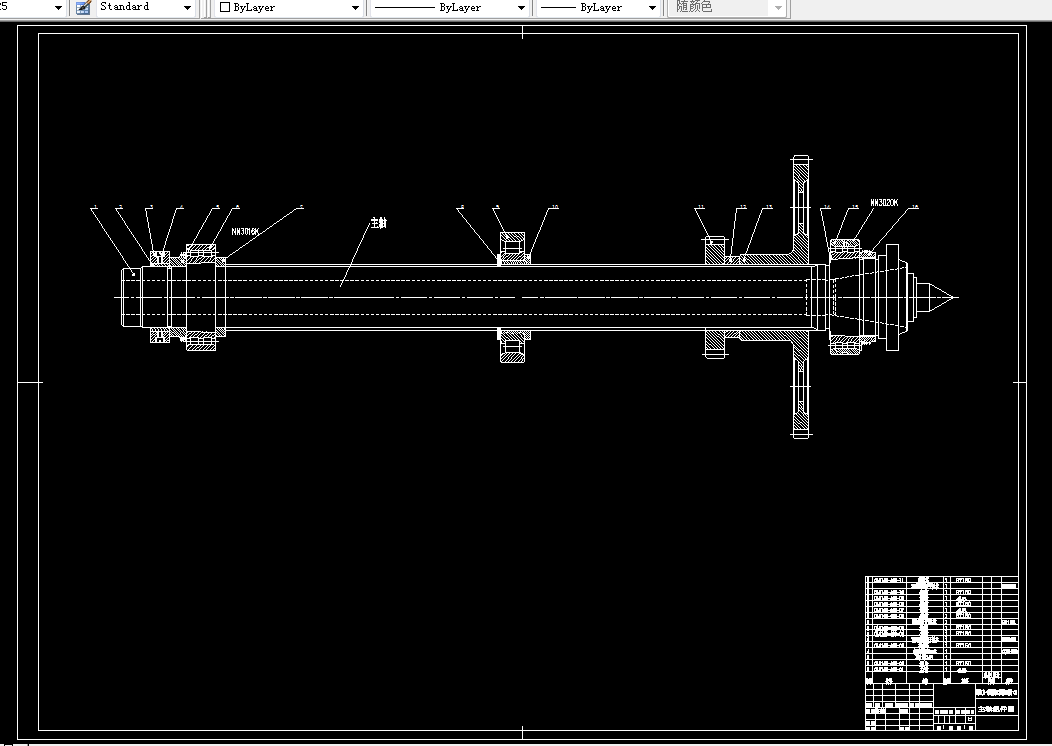

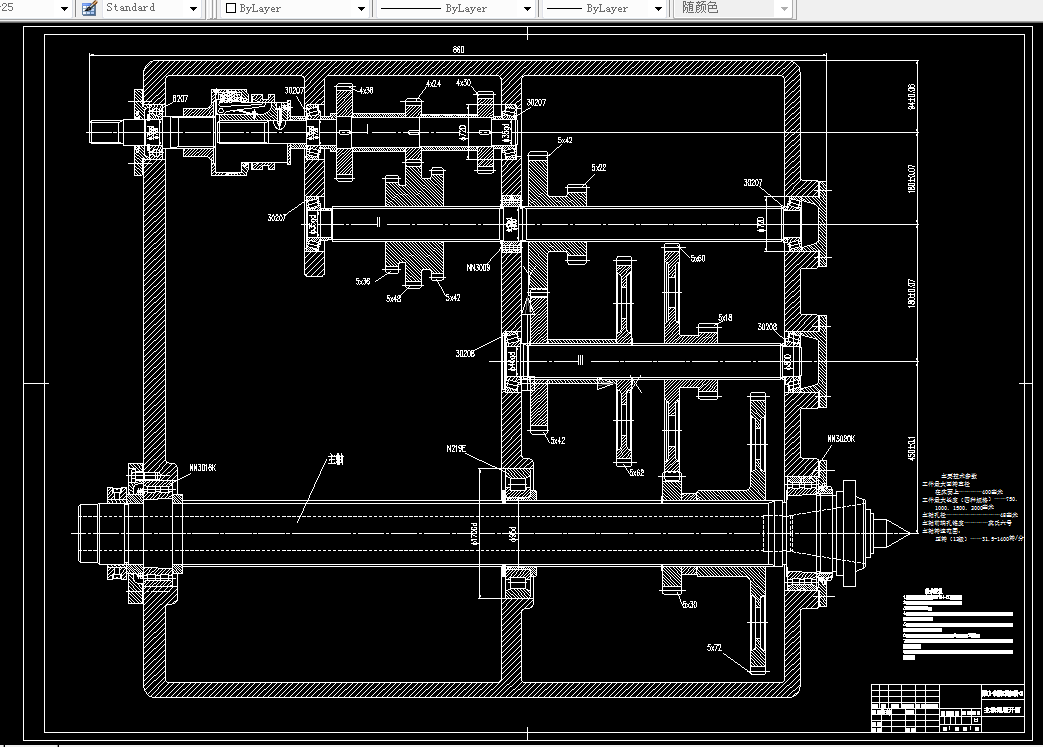

作品包括:

Word版说明书1份，20页，约3800字

CAD版本图纸，共2张

目录

一、设计目的 -1-

二、设计步骤 -1-

1.运动设计 -1-

1.1已知条件 -1-

1.2结构分析式 -1-

1.3 绘制转速图 -2-

1.4 绘制传动系统图 -5-

2.动力设计 -5-

2.1 确定各轴转速 -5-

2.2  带传动设计 -6-

2.3  各传动组齿轮模数的确定和校核 -7-

3. 齿轮强度校核 -9-

3.1校核a传动组齿轮 -9-

3.2  校核b传动组齿轮 -10-

3.3校核c传动组齿轮 -11-

4. 主轴挠度的校核 -13-

4.1 确定各轴最小直径 -13-

4.2轴的校核 -13-

5. 主轴最佳跨距的确定 -14-

5.1 选择轴颈直径,轴承型号和最佳跨距 -14-

5.2  求轴承刚度 -14-

6. 各传动轴支承处轴承的选择 -15-

7. 主轴刚度的校核 -15-

7.1 主轴图 -15-

7.2 计算跨距 -16-

三、总结 -17-

四、参考文献 -18-
