L082-车床主轴箱设计[2.2KW 转速31.5-1400 Z=12] 下载积分：50　资料编号： L082

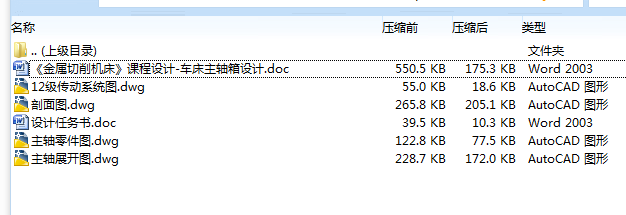

作品包括:

设计word版本说明书一份，共18页，约5800字

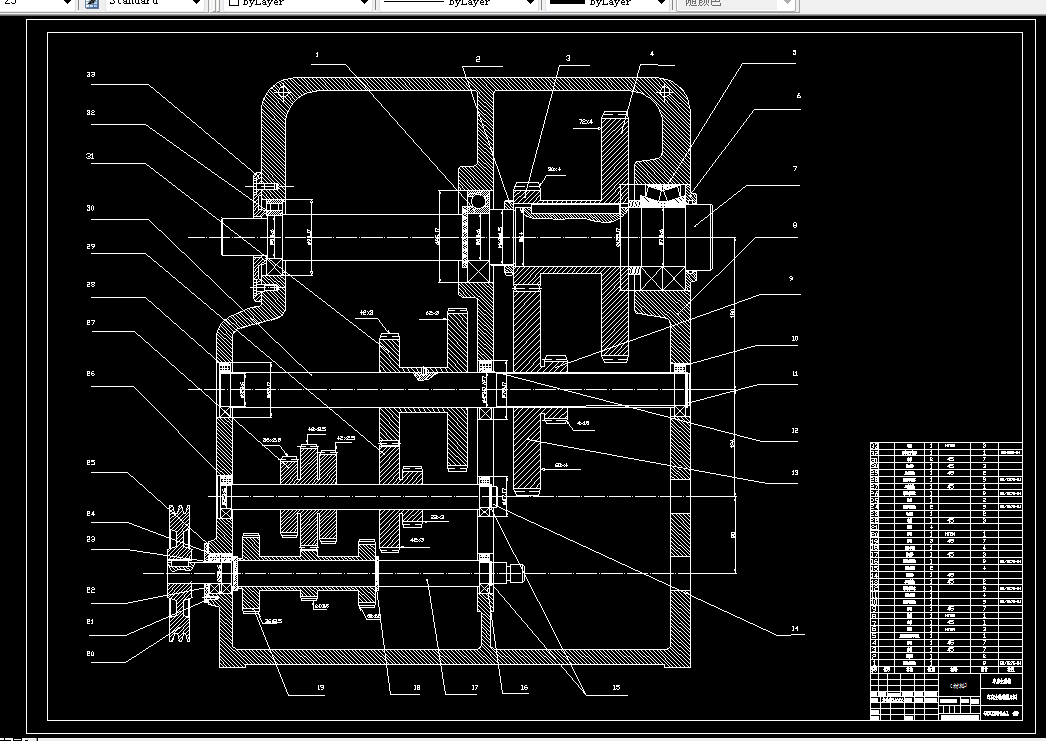

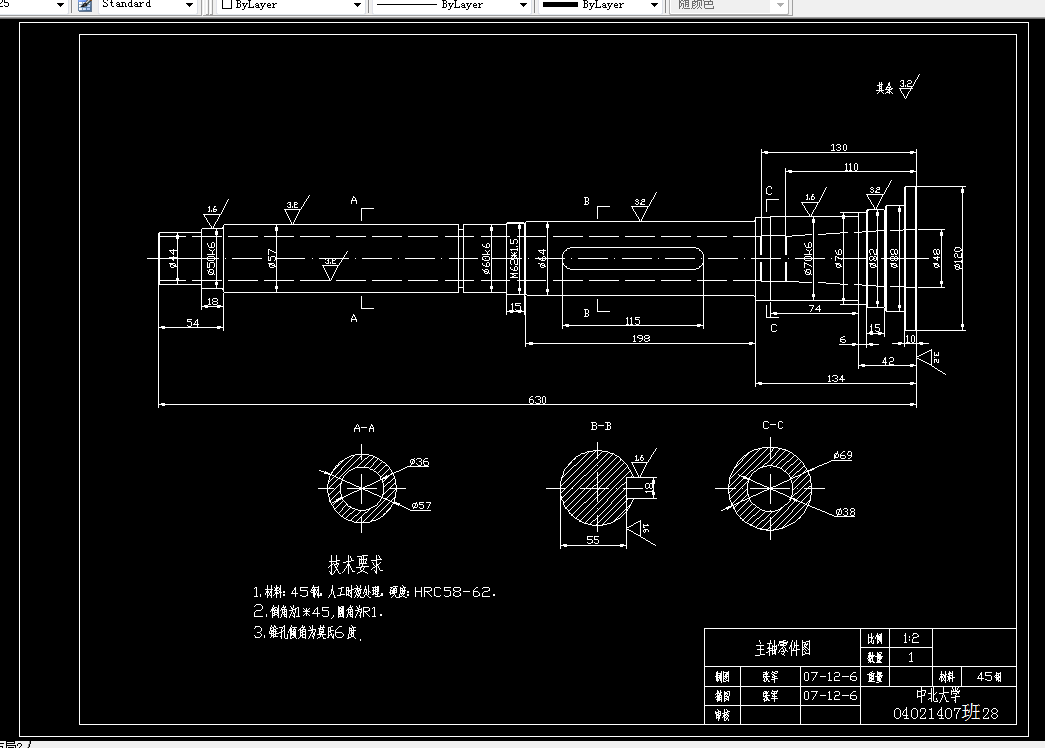

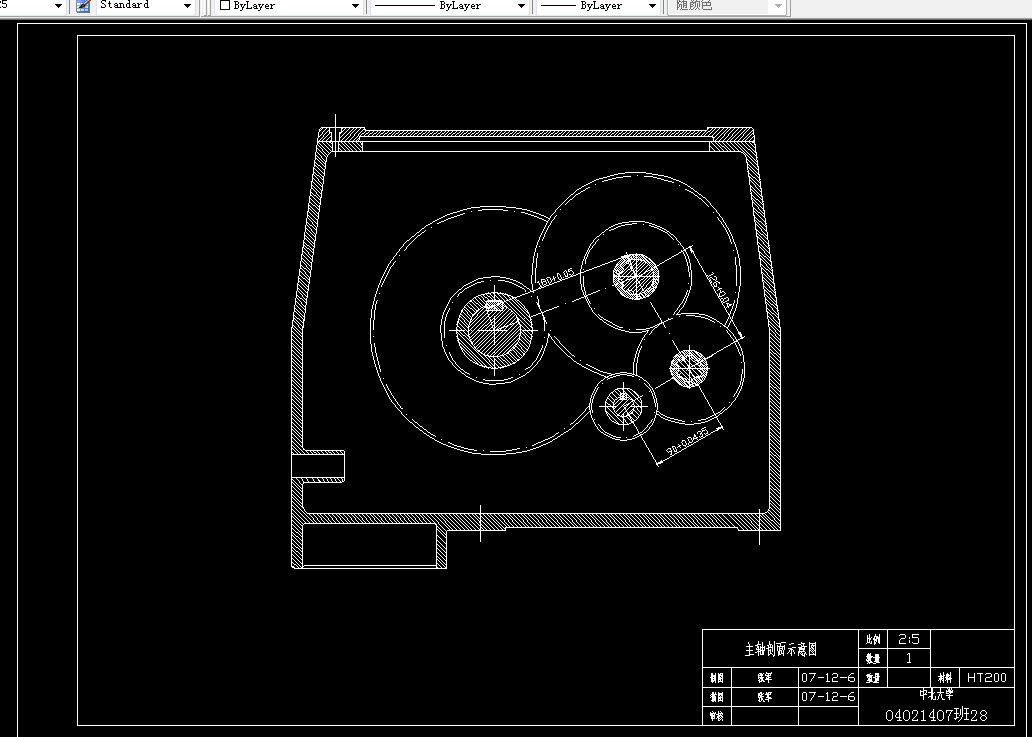

CAD版本图纸，共4张

目录

1. 前言 1

2．设计目的： 1

3．设计内容和要求： 1

3．1．运动设计 1

3．2．动力计算： 2

3．3．结构设计 2

3．4．编写设计说明书 2

4．设计过程： 2

4．1机床主传动系统运动设计： 2

4．1．1确定极限转速 2

4．1．2确定公比 3

4．1．3确定结构网或结构式： 3

4．1．2绘制转速图: 4

4．1．5确定各变速组此轮传动副齿数: 5

4．1．6核算主轴转速误差 5

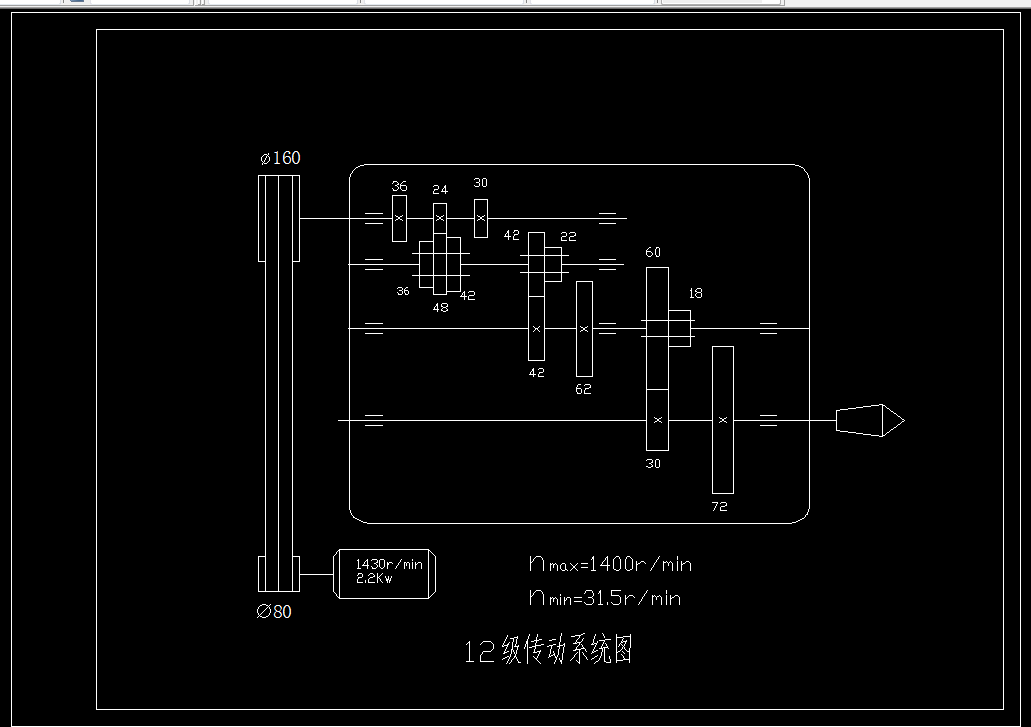

4．1．7传动系统图 6

5．主要零件的计算： 6

5．1三角胶带传动的计算和选定： 6

5．1．1确定计算功率： 6

5．1．2选择三角胶带的型号： 6

5．1．3确定带轮的直径 、 ： 7

5．1．4计算胶带速度： 7

5．1．5计算胶带的长度 ： 7

5．1．6 计算实际中心矩A: 7

5．1．7定小带轮的包角 ： 7

5．1．8确定三角胶带的根数： 8

5．1．9预紧力 8

5．1．10计算带传动作用在轴上力 8

5．2传动件的选择和计算： 8

5．2． 1传动轴的计算： 8

5．2．2主轴轴颈的确定： 9

5．2．3主轴轴承设计 9

5．2．4齿轮模数的计算： 10

6．主轴零件的验算 12

6．1齿轮的验算： 12

6．2轴的验算： 13

6．2．1花键轴侧挤压应力的验算 13

7．润滑与密封 14
