P233-支撑板的冲裁工艺及模具设计 下载积分：50　资料编号： P233

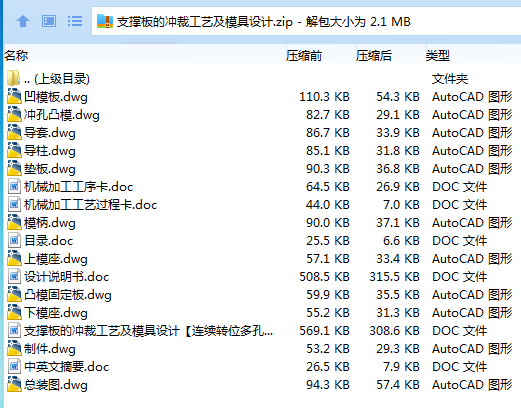

作品包括:

Word版说明书1份，共30页，约9800字

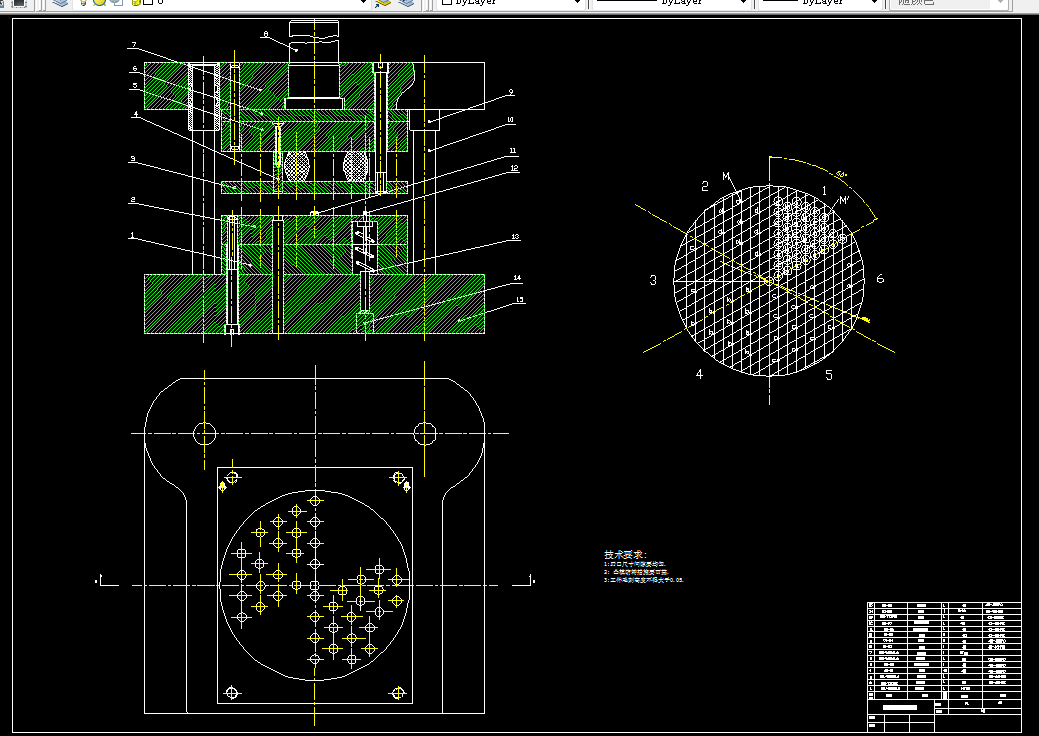

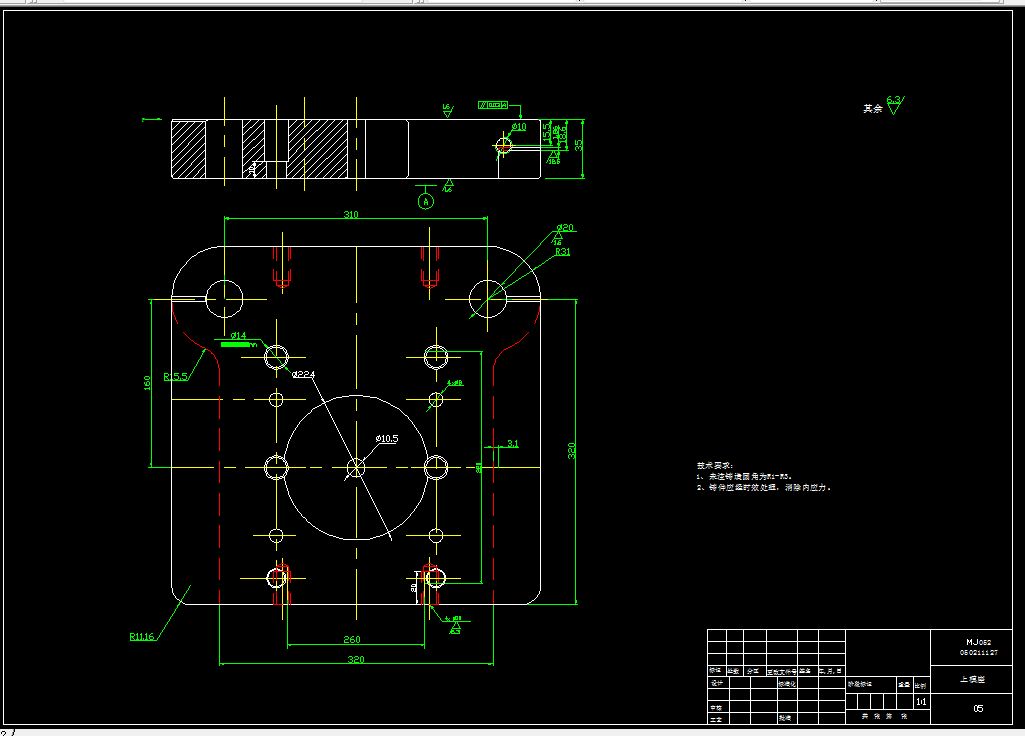

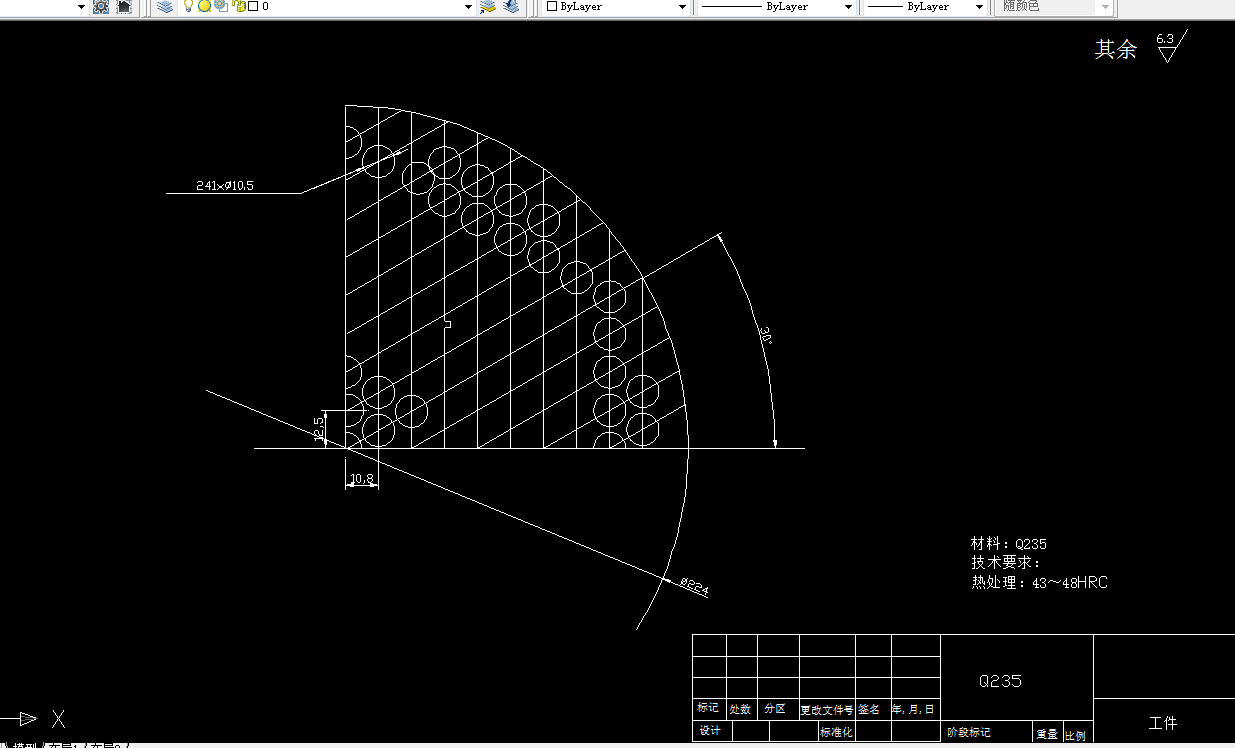

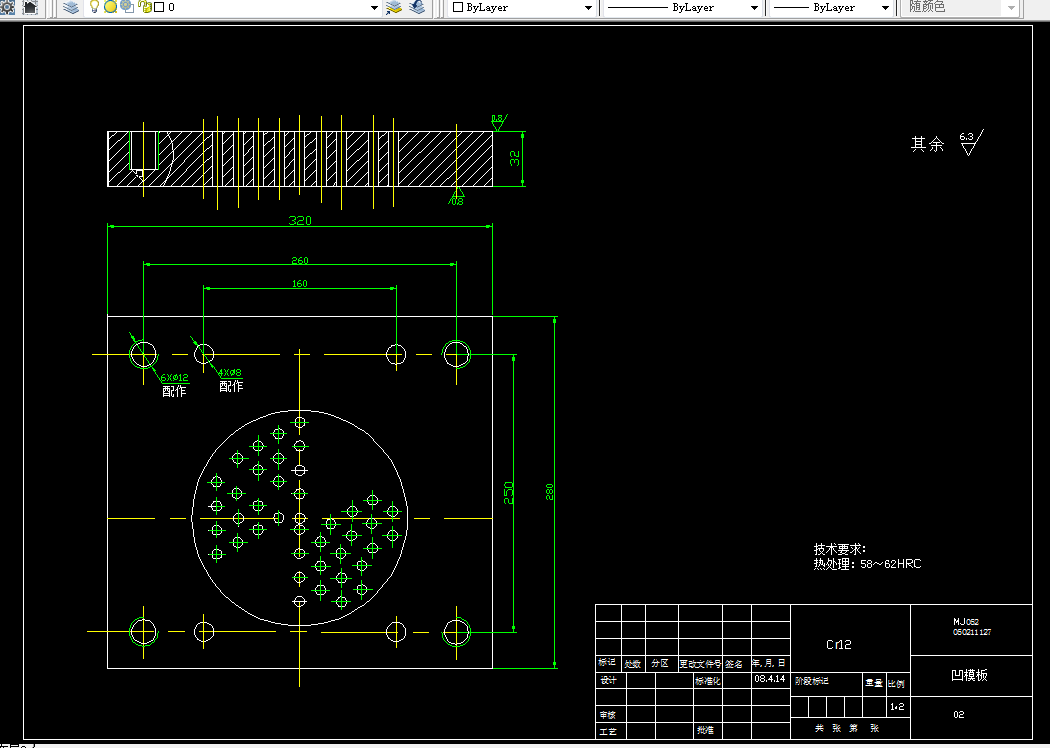

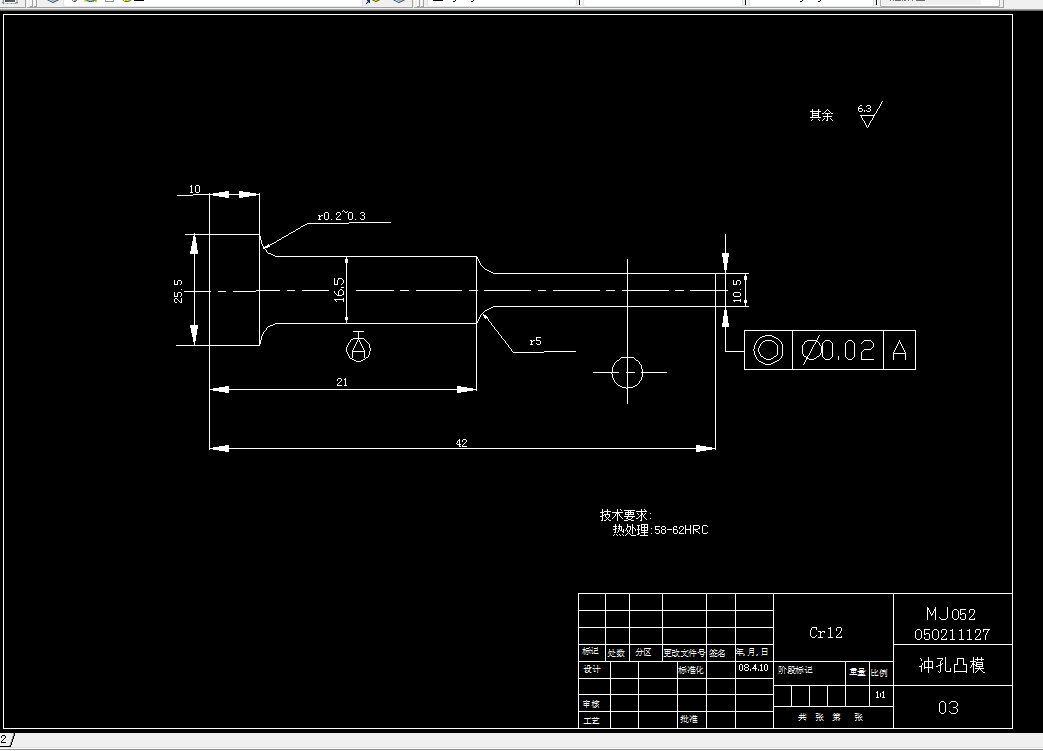

CAD版本图纸，共10张

摘要：本文介绍了一种连续转位多孔复合冲裁模具的设计，重点阐述了多品种中小批量生产中在平板上冲制密排多孔的工艺方法、模具结构应注意的问题。

本设计运用冲压成型工艺及模具设计的基础知识，首先分析了工件的成形工艺及模具成形结构对制件质量的影响。介绍了连续转位复合冲裁模具设计时要注意的要点，通过对制件进行工艺分析，可确定制件的成形加工用两套复合模即可。从控制制件尺寸精度出发，对连续转位复合冲裁模具的各主要尺寸进行了理论计算，以确定各工作零件的尺寸，从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述，并应用CAD进行各重要零件的设计。

关键词：板料 密排多孔  转位连续冲裁  复合模
