JJ4034-超声波清洗机上盖冷冲压模具设计 下载积分：50　资料编号： JJ4034

作品包括:

Word版说明书1份，共10页，约4000字

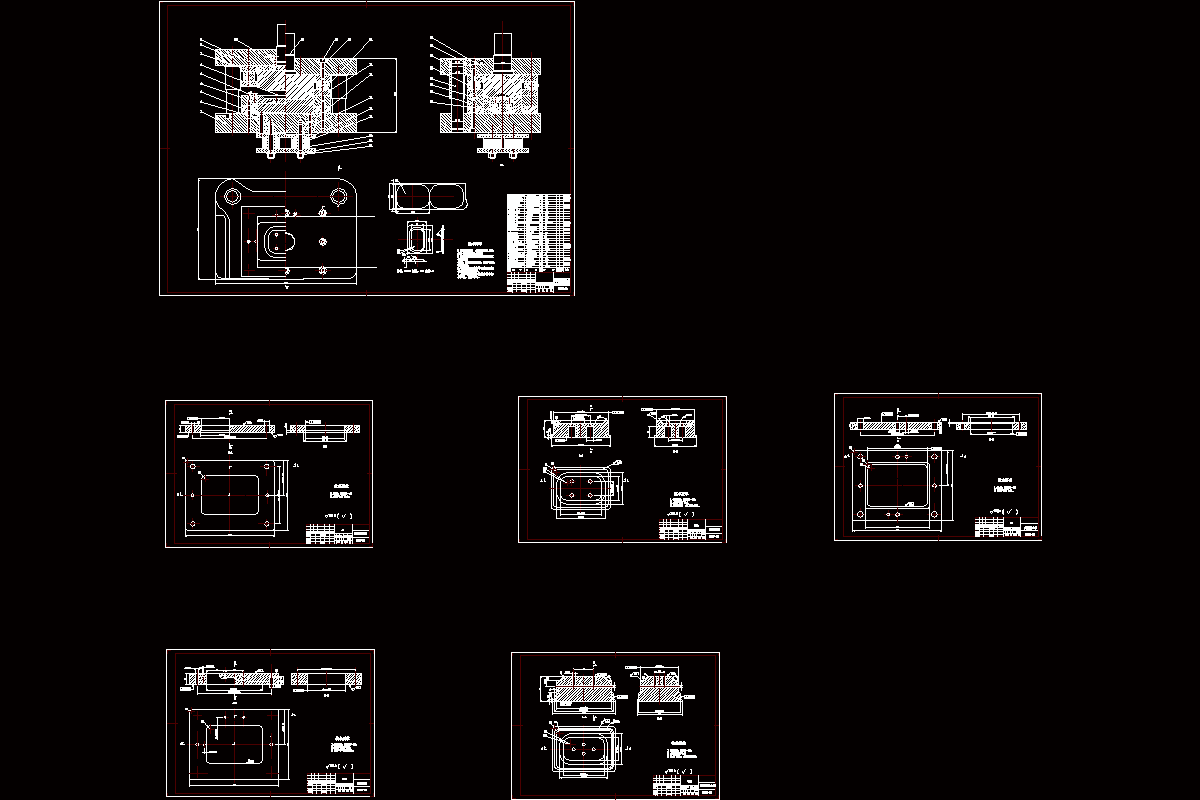

CAD版本图纸，共6张

摘要

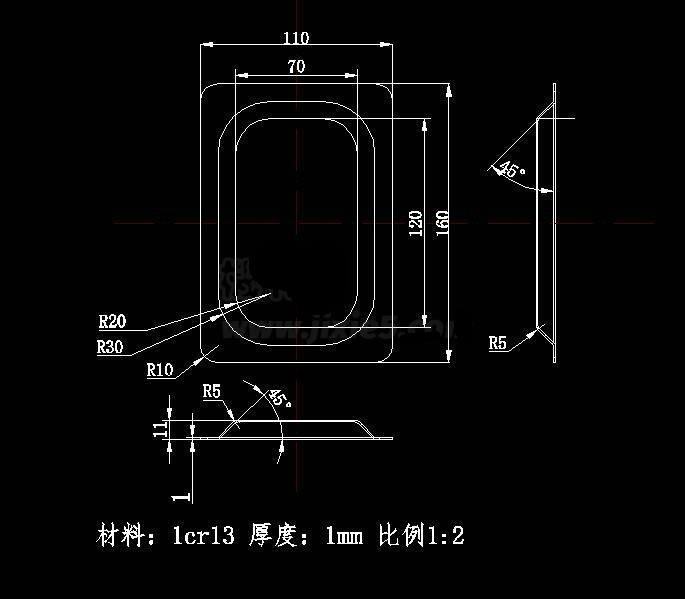

本次设计的是超声波清洗机上盖冷冲压模具。为实现加工出符合尺寸要求的上盖零件，通过对典型模具结构图的设计及工作原理，确定模具设计的方案并对方案进行论证。对选择出的方案绘制出其简图，并分析模具的结构组成。确定零件的尺寸、材料，以计算出冲裁力、拉深力、毛坯的展开尺寸以及压力中心。根据计算的冲裁力和拉深力合理选择压力机，并计算冲裁模间隙、拉深模间隙和凸、凹模的刃口尺寸。对各零部件进行设计和选用，然后通过模具封闭高度计算校核压力机，从而绘制出模具的总装配图和模具零件图,并运用CAD软件绘制模具的装配结构。整个设计主要针对拉深凸模、凹模，冲裁凸模、凹模，卸料和顶件零件的设计与选用，一些零件的选用参考标准件，最终完成本次设计。对于加工件要保留外边缘尺寸，要确保工序进行的先后顺序，需要通过特殊的结构设计以满足目的要求。
