JJ9038-方形纸管切割机设计 下载积分：100　资料编号： JJ9038

作品包括:

Word版说明书1份，共29页，约14000字

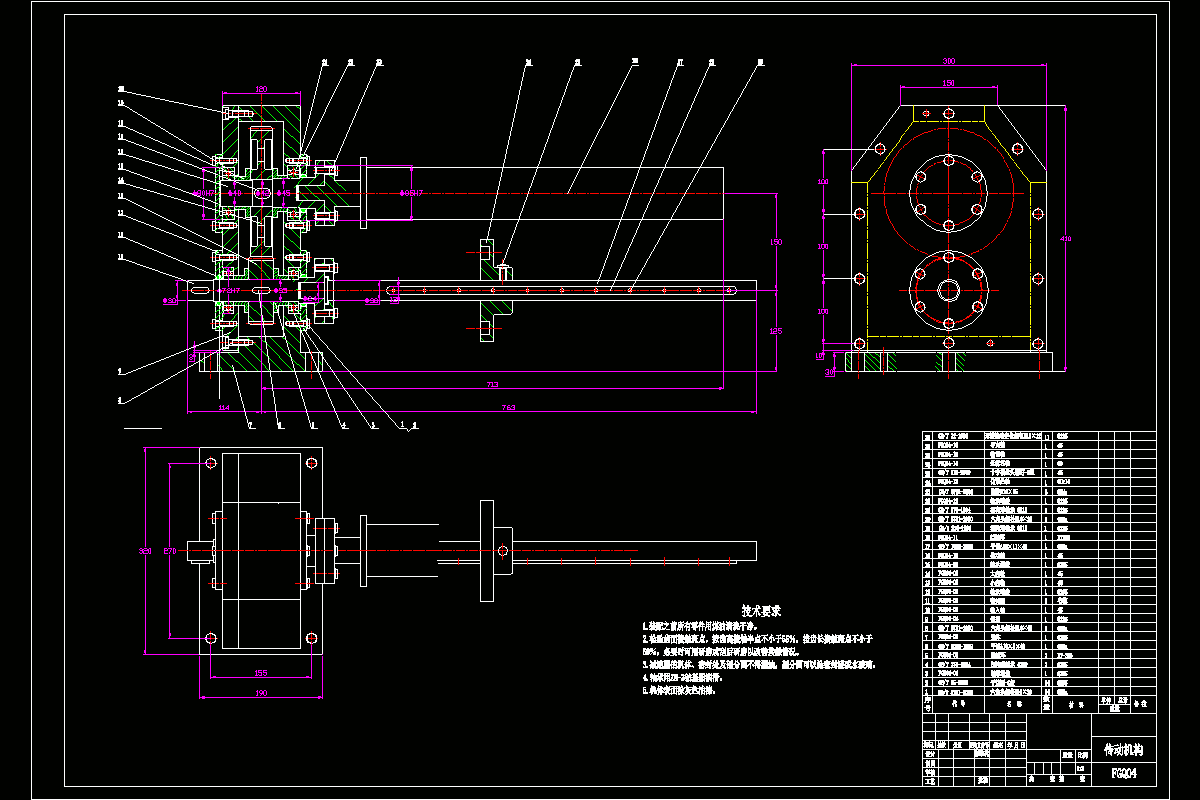

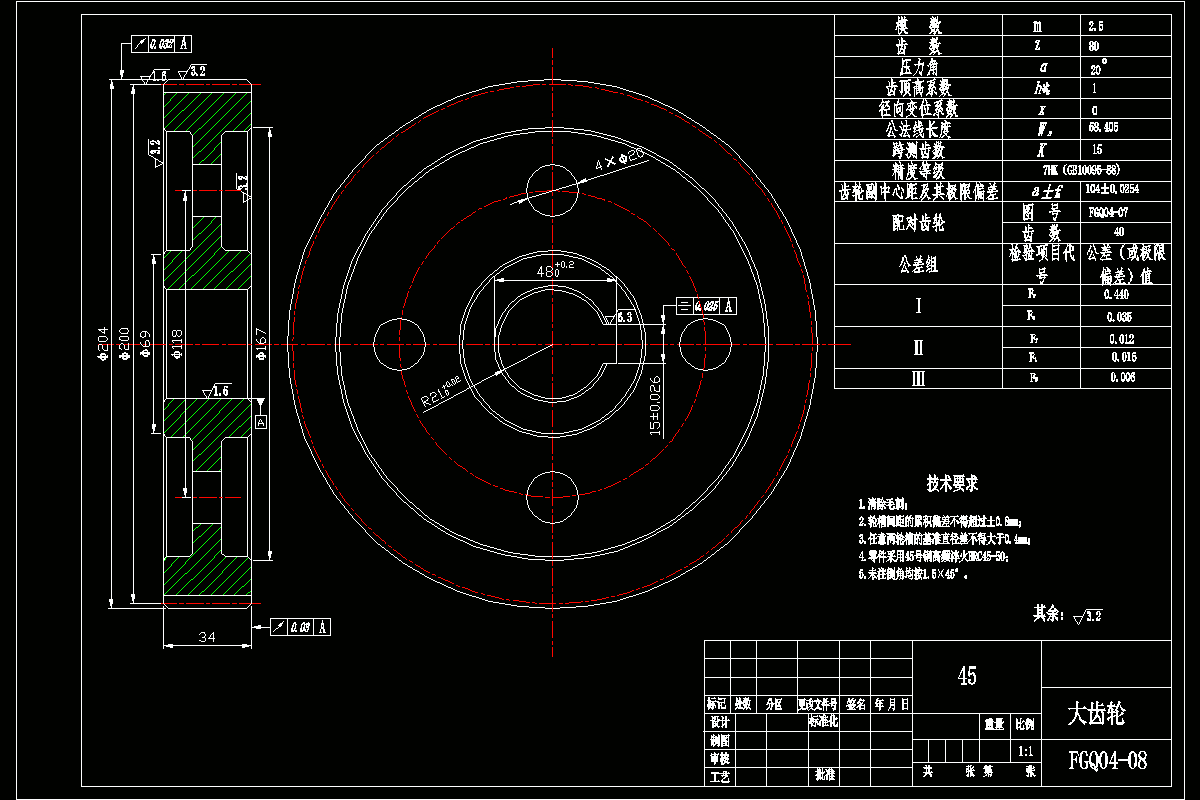

CAD版本图纸，共3张

摘要

目前市场上方管越来越多，因为方管比圆管运输方便，放置稳定，不易发生事故，而且强度丝毫不差于圆管，所以产生了新的一类设备，它就是方管切割机，本次设计为方形纸管切割机，它是方管切割的常用设备之一，它是通过气动来提供切刀前进的动力，气动系统的运动方向受电气系统控制台操作，以此来推动并控制气缸活塞杆做伸缩运动，以达到刀具对纸管的完美切割，在这运动过程中，它的信号依据由拖板线位来检测，以此控制并改变气动回路的运动特征，从而达到对方形纸管的完美切割。

此设计进行了方形纸管切割机的方案设计和各部分的结构设计，并对各方案之间进行了比较分析，并对大部分结构做出了相应的强度等的校核。它主要包括机架、横向行走机构、纵向推进系统、对切刀架部分、尾座部分及电气控制系统等，工作过程中根据凸轮机构使刀片前后进给，做到刚好切割纸管却不会切割到芯管，并且根据不同的纸管规格有与其相应的凸轮管结构，本方管切割机有很多的优点，安全性能很高、用途广泛、安装移动方便、起动平稳、设计合理、操作方便等特点，而且环境污染基本为零。
