JJ9044-香皂打印机结构设计及三维造型【含UG三维图】 下载积分：100　资料编号： JJ9044

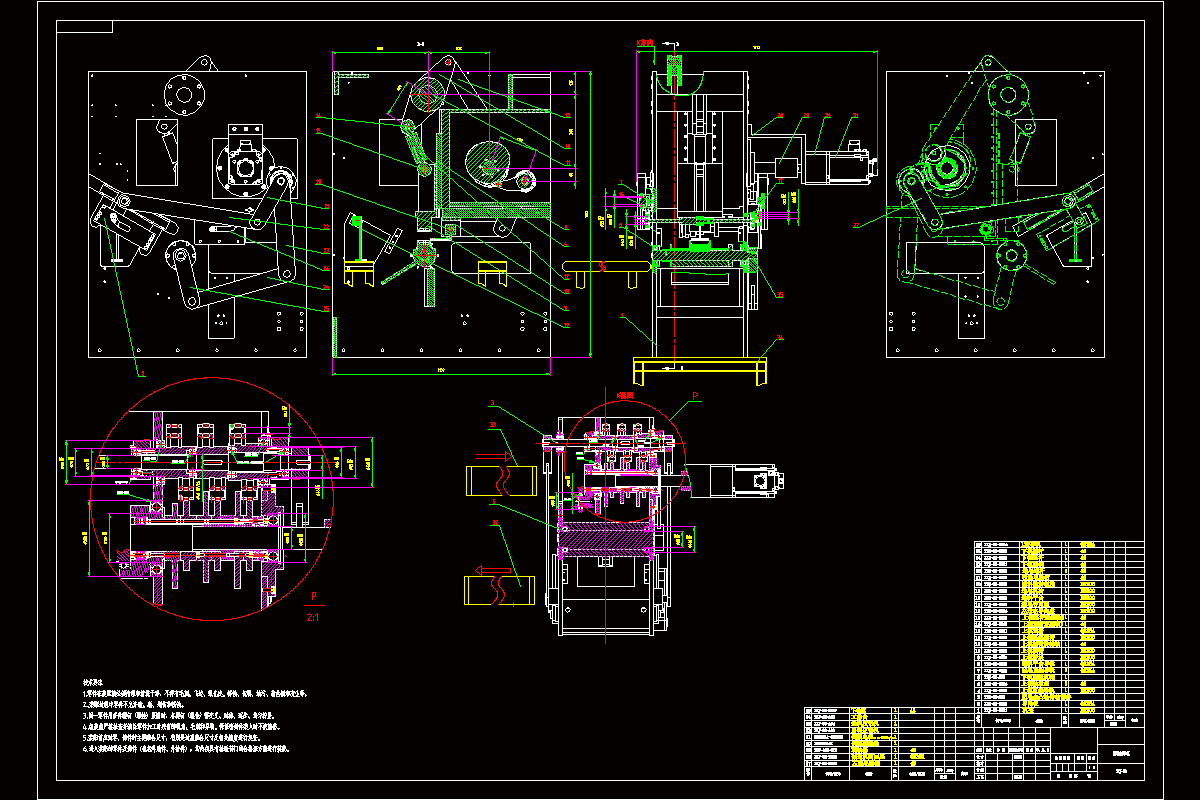

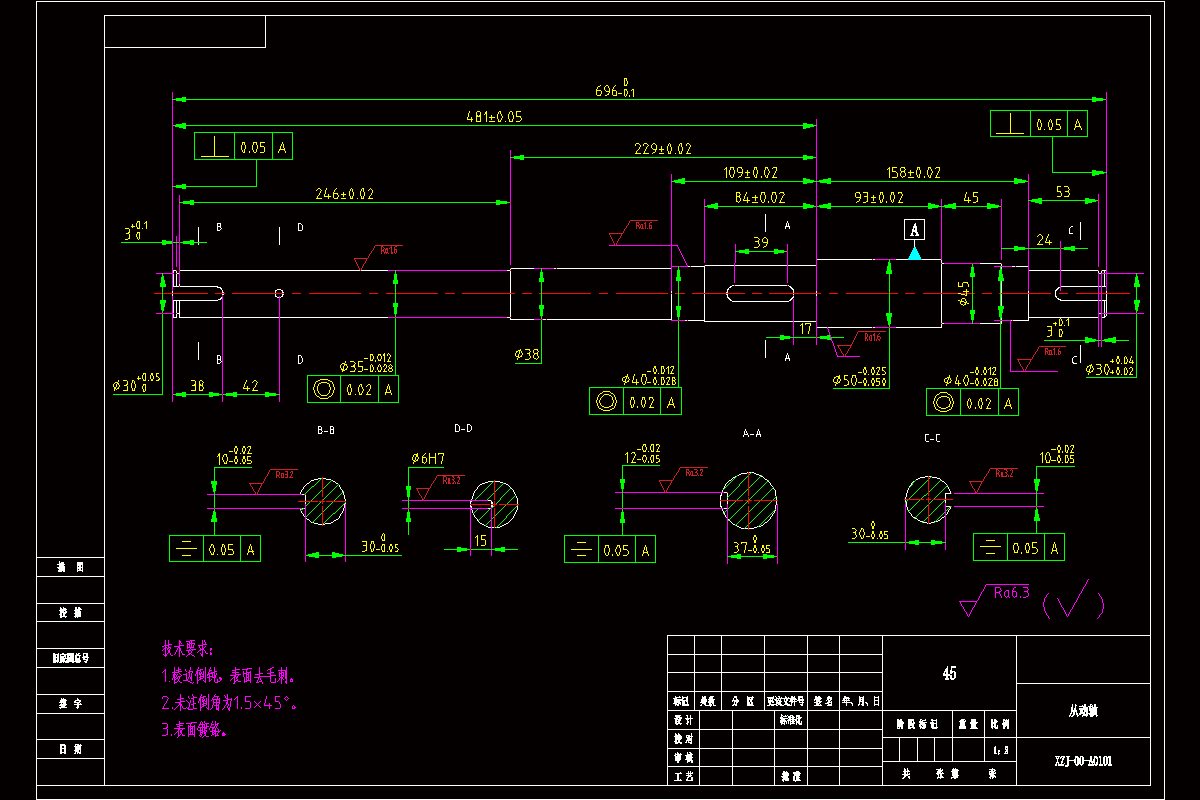

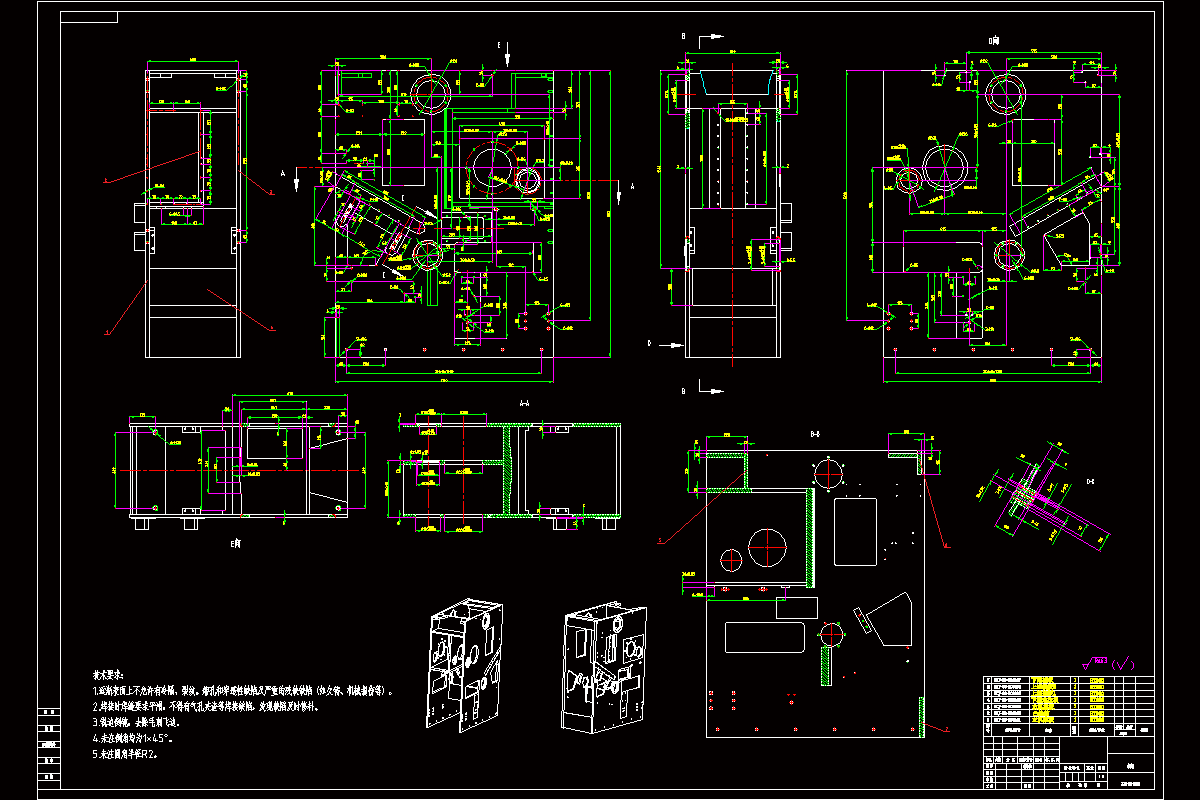

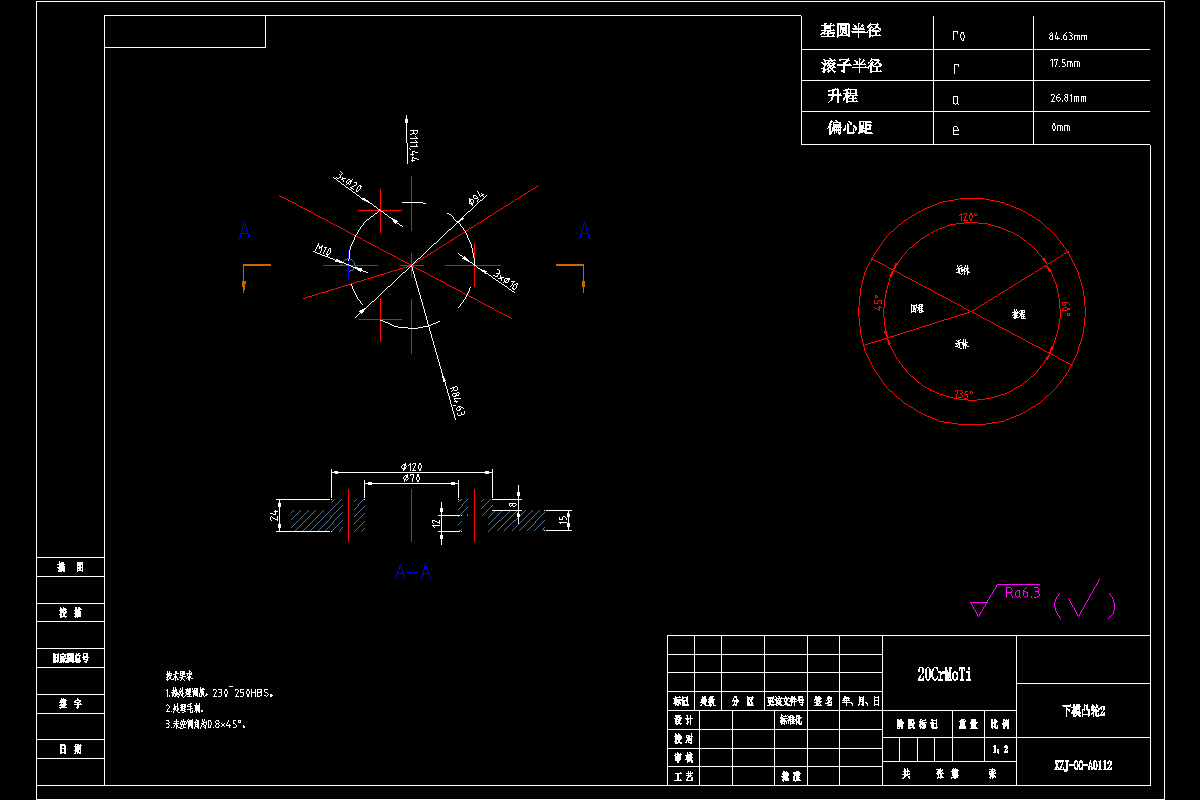

作品包括:

Word版说明书1份，共24页，约14000字

开题报告一份

文献综述一份

CAD版本图纸，共12张

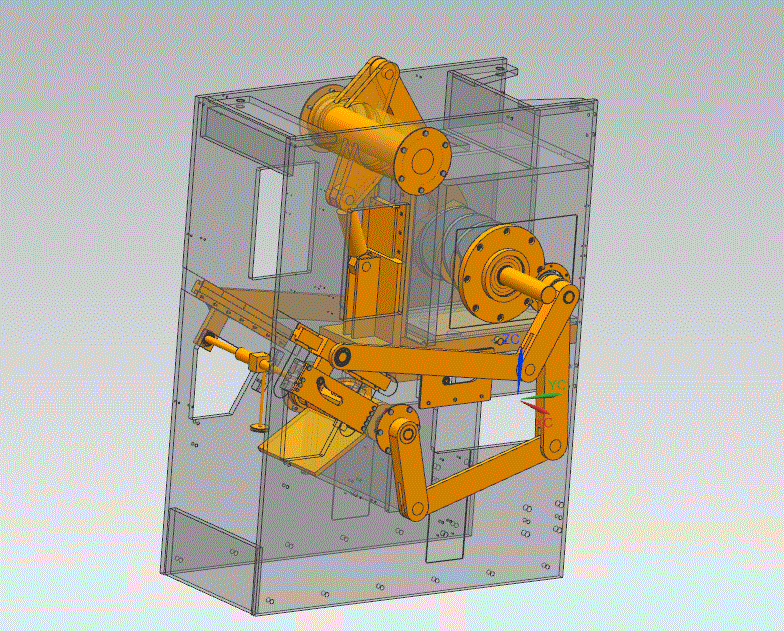

UG三维图一套

摘要

香皂打印是香皂生产环节中的一个重要环节。香皂打印机是实现香皂打印的关键仪器。其打印香皂的质量决定了香皂最后的外观质量,进而影响香皂产品在消费者使用感受。目前国内许多中小企业采用生产效率较低的卧式打印机。卧式打印机使用回转模与其他机构配合实现香皂打樱由于回转模要进行180°的旋转运动，这样导致离心力较大，容易使得打印机无法吸住香皂。此外，卧式打印机整体使用的零件较为复杂，维护成本大，长时间工作会导致机器打印精度下降，使得打印出的香皂质量差。本课题设计采用立式香皂打印机来进行香皂打樱并且香皂打印机的核心传动机构采用共轭凸轮来保证香皂打印质量。共轭凸轮机构将动力传递给其他机构，其他机构在共轭凸轮机构的巧妙设计下，能够实现香皂打印的整个过程。本次设计将利用Camtrax软件实现共轭凸轮的主凸轮设计，再利用UG软件的运动仿真功能实现共轭凸轮副凸轮的设计。下模四杆机构的设计利用根据按两连架杆的三个对应位置的原理使用作图法来进行设计。电机根据实际需求，选用伺服电机来提供动力，并根据立式香皂打印机打印速度需要进行减速器的选龋然后对立式香皂打印机的主动轴进行校核。最后对立式香皂打印机的运动机构进行运动的分析。
