JJ9687-斩拌机设计 下载积分：50　资料编号： JJ9687

作品包括:

Word版说明书1份，共35页，约10000字

任务书一份

外文翻译一份

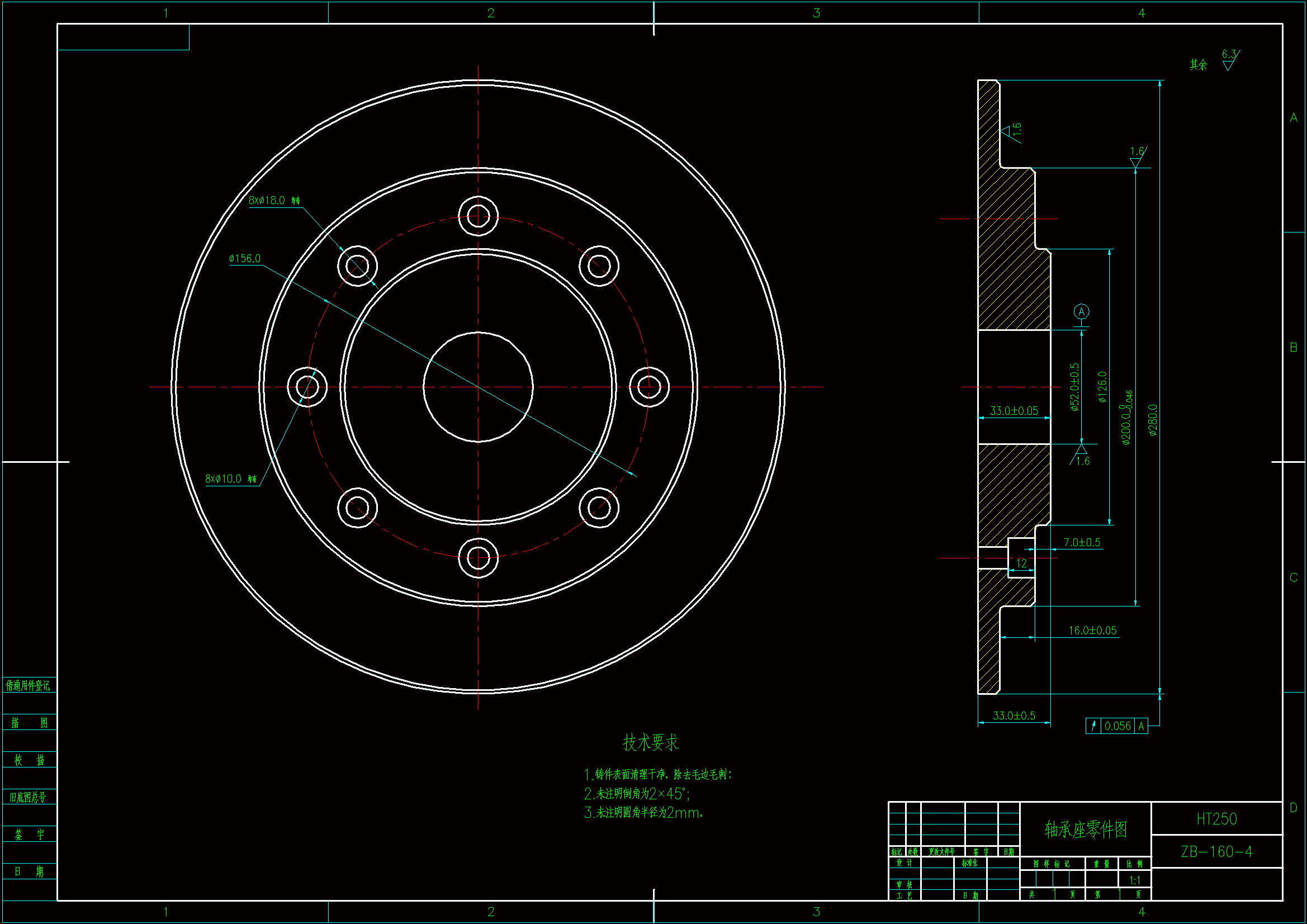

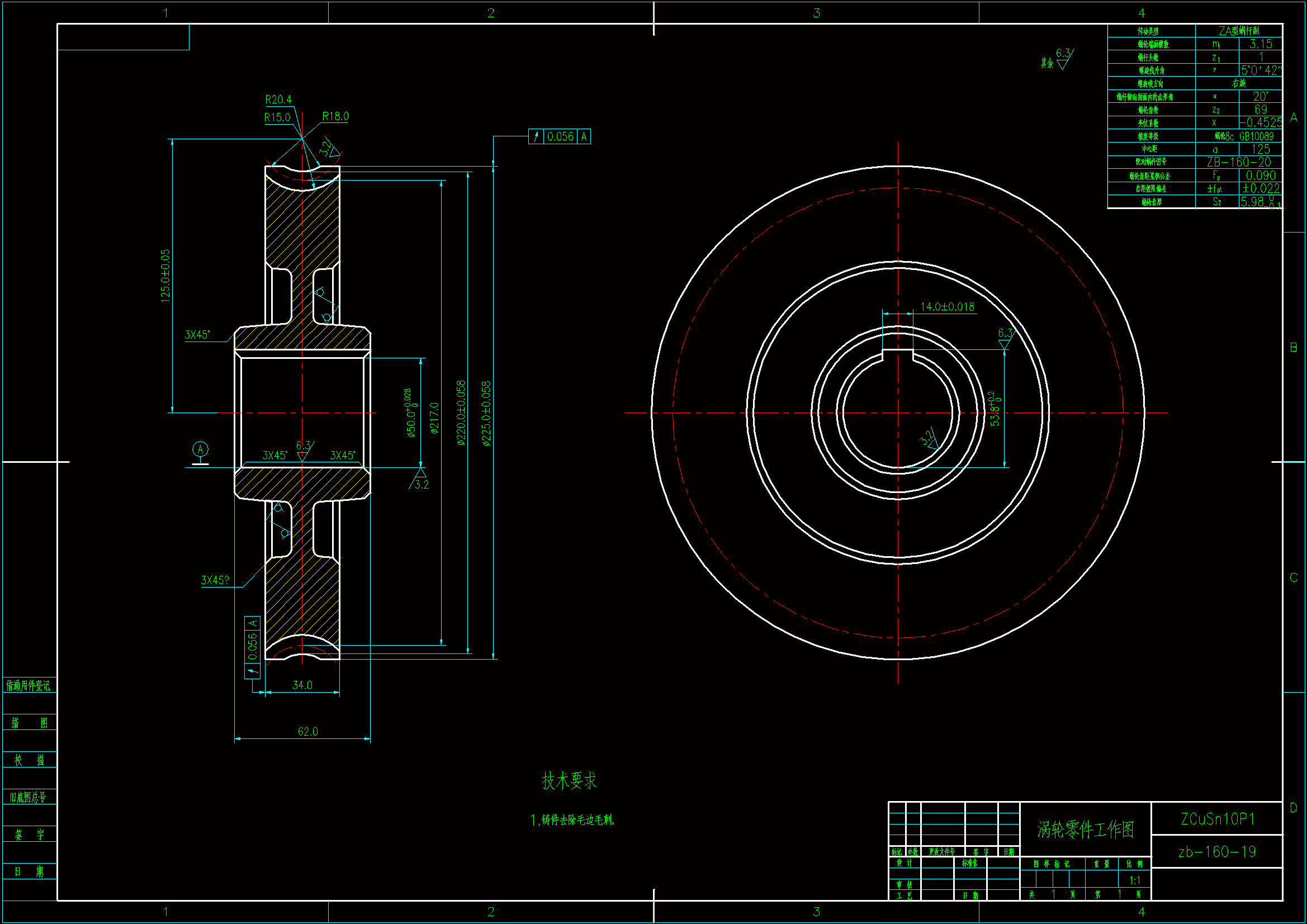

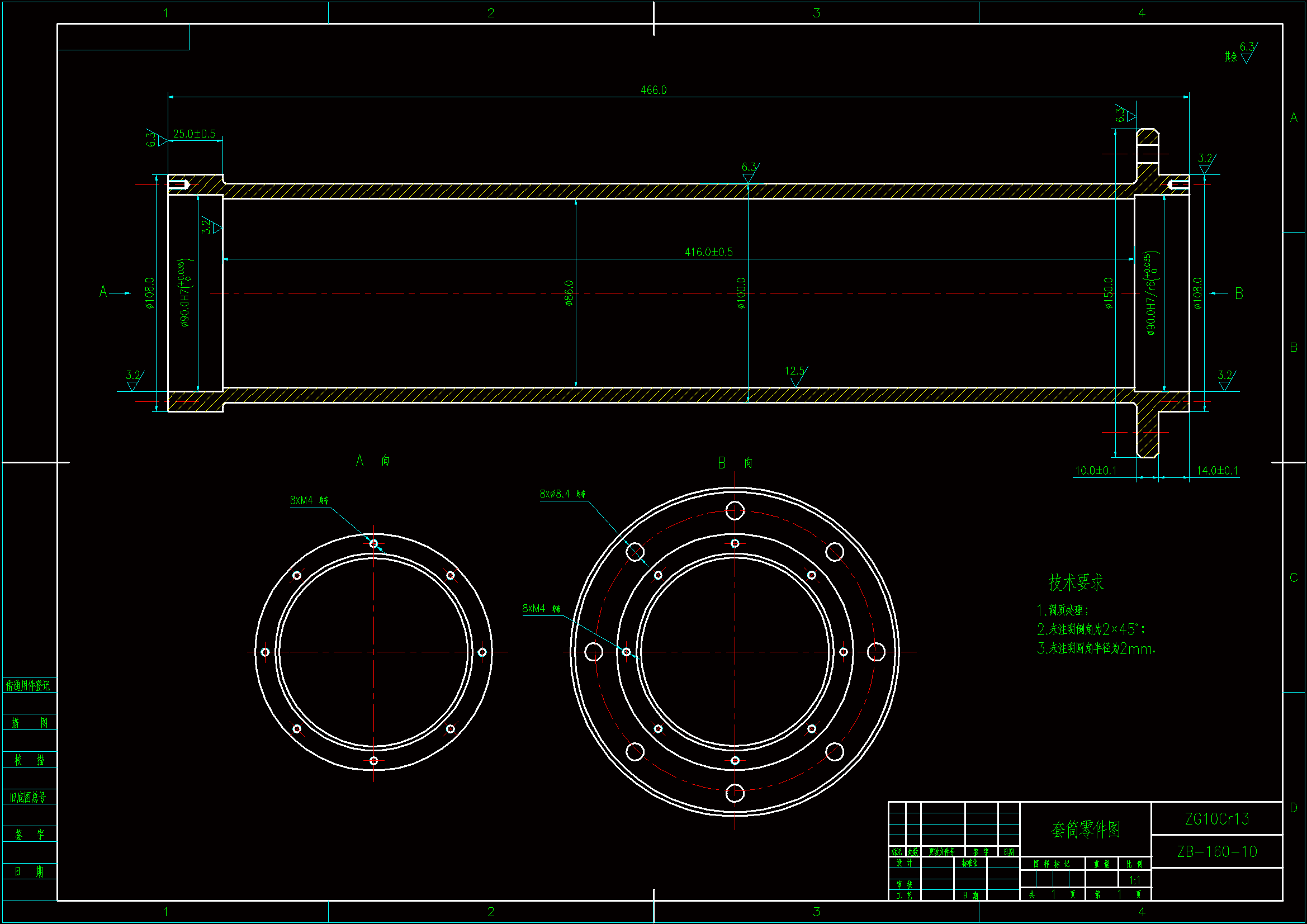

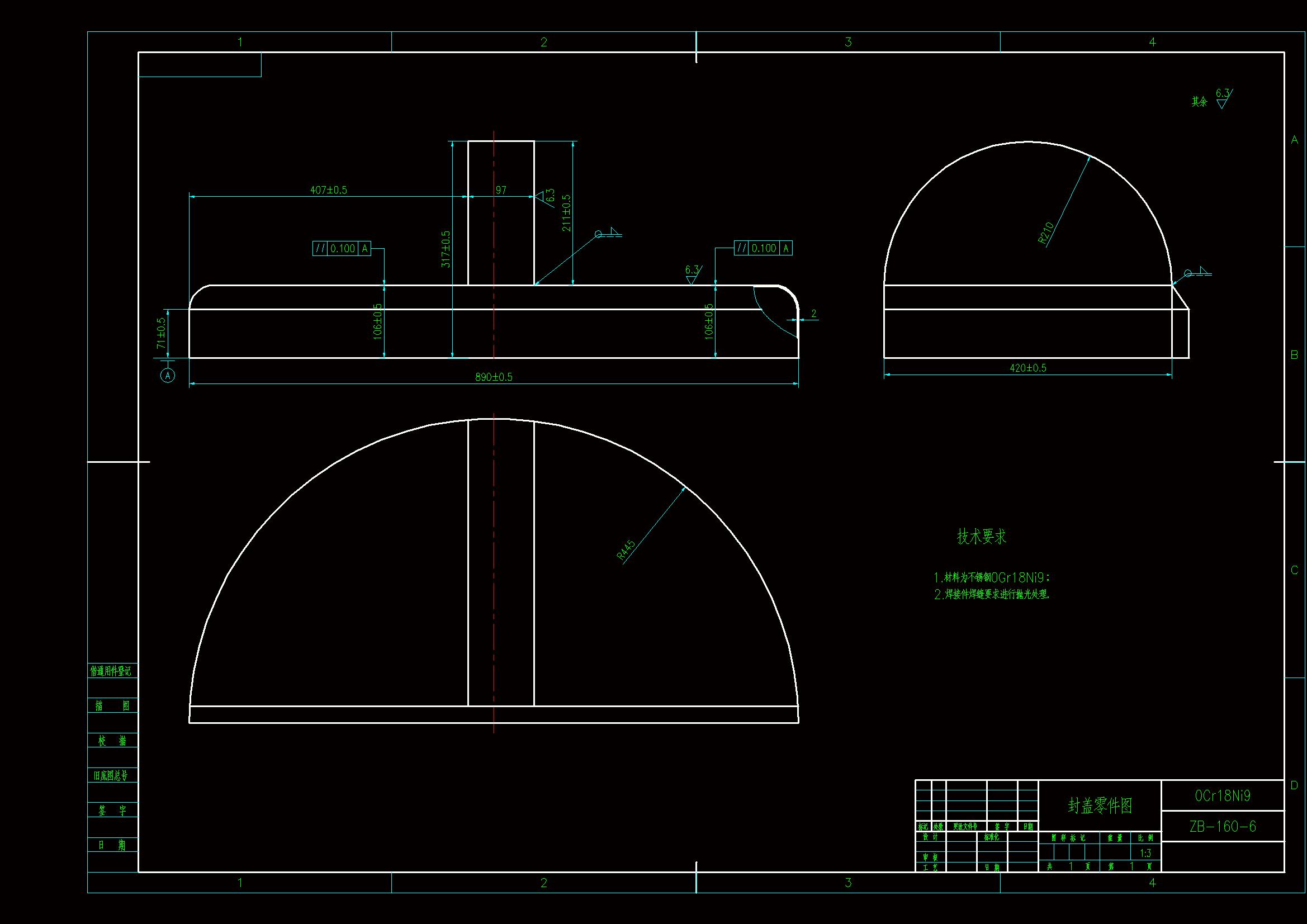

CAD版本图纸，共11张

摘要

斩拌机是一种肉类食品加工机械。在机体的上部设置转锅，转锅的上面设置封盖装置，它同时具有防尘和防止刀具飞溅伤人的作用，电动机和涡轮蜗杆减速器与转锅联轴器相连接。转锅内部的一侧设置斩拌刀轴，斩拌刀轴的一端装有刀片，另一端通过带轮由电动机产生的动力通过V带传动带动斩刀轴运动，从而使斩刀完成斩拌功能。

该机采用了先进的控制技术，安全可靠，维修方便，显示控制功能完备。斩拌电机采用一个双速电机可以为斩刀轴提供两种转速，同时配合上转锅的两种转速可以增多斩拌机的加工产品的种类，从而增大了斩拌机的功能。其电机具有起动转距大，绝缘耐热等级高，过载保护性能好，特别适合在频繁起动的工作环境中使用的特性。

转锅通过涡轮蜗杆减速器由双速电动机进行带动，能够实现两种速度的转动。可以满足单纯的斩切，另外还能够满足斩切和搅拌同时进行的两种动作。涡轮蜗杆减速器是空间交错的两轴传递动力和运动的机构，两周简单夹角可为任意值，但是一般选择。涡轮蜗杆减速器传动比较大，相对来说比较适合斩拌机的应用。

关键词：斩拌机、斩拌刀轴、涡轮蜗杆、双速电动机
