M3139-1103510KV降压变电所电气部分设计 下载积分：50　资料编号： M3139

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

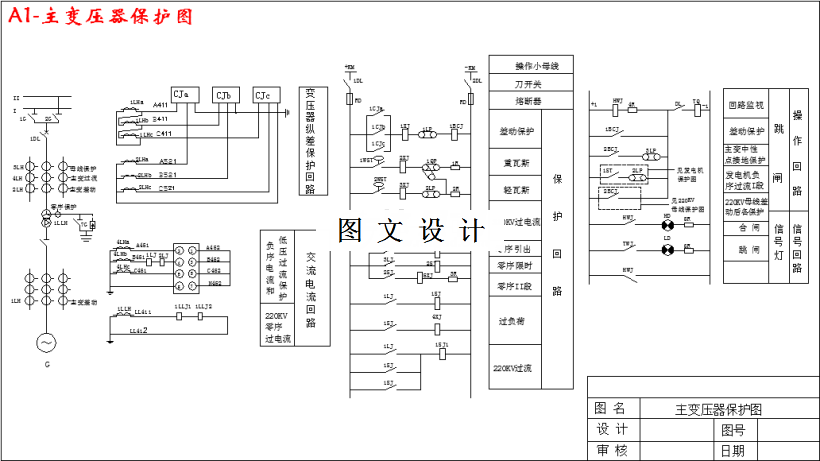

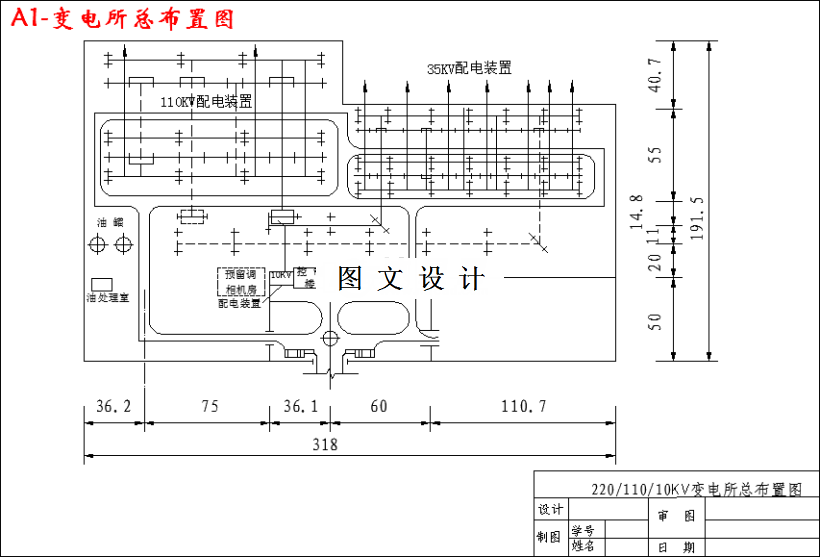

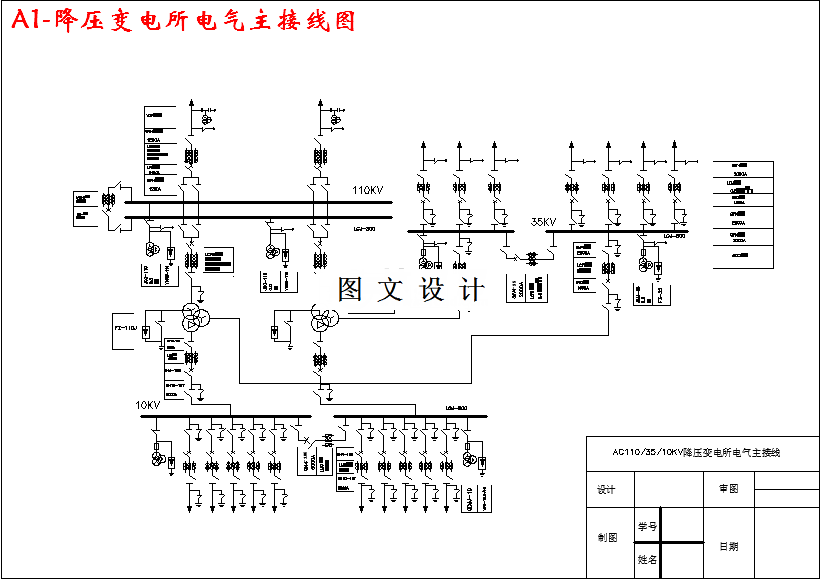

CAD版本图纸，共4张

摘要

本设计为一座110/35/10KV的变电所，为满足乡镇负荷日益增长的需要，提高对用户供电的可靠性和电能质量，根据系统的发展规划，设计原始资料如下： 1．电压等级：110/35/10KV 2．设计容量：拟设计安装两台主变压器。 3．进出线及负荷情况： 1）本站经2回110KV线路与系统相连，分别用35KV和10KV向本地用户供电。 2）任务：110KV变压器继电保护。 3）环境参数：海拔〈1000米，地震级〈5级，最低温度0℃，最高温度35℃，暴雷20日/年。 4）系统参数：110KV系统为无穷大系统，距离本站65KM，线路阻抗按0.4欧/KM计算。 5）35KV出线7回，最大负荷10000KVA，cos∮=0.8,Tmax=4000h;10KV出线10回，最大负荷3600KVA, cos∮=0.8,Tmax=3000h,均为一般用户。 6）站用电为160KVA。 根据本站为2回110KV线路进线，35KV，10KV最大负荷时间分别为4000H，3000H，可以判断本站为重要变电站，在进行设计时应该侧重于供电的可靠性和灵活性。
