M3140-某变电站电气一次部分设计 下载积分：50　资料编号： M3140

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

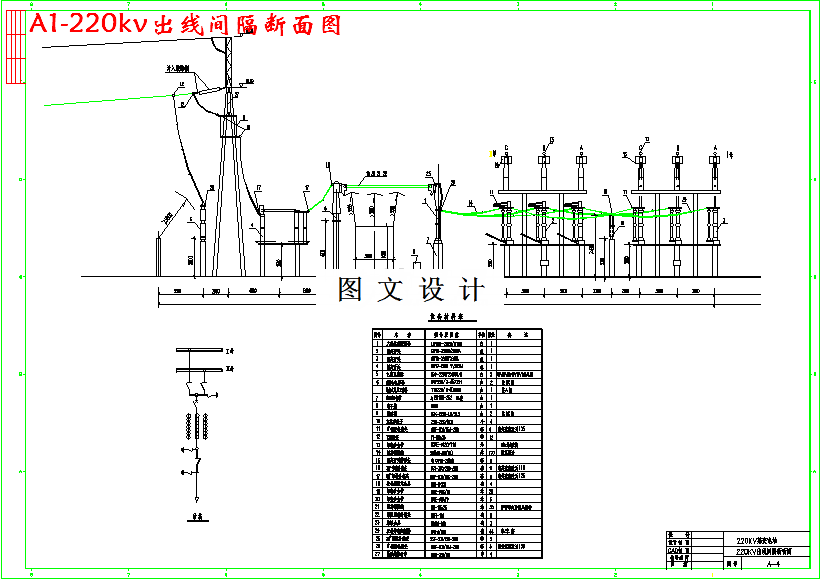

CAD版本图纸，共4张

摘要

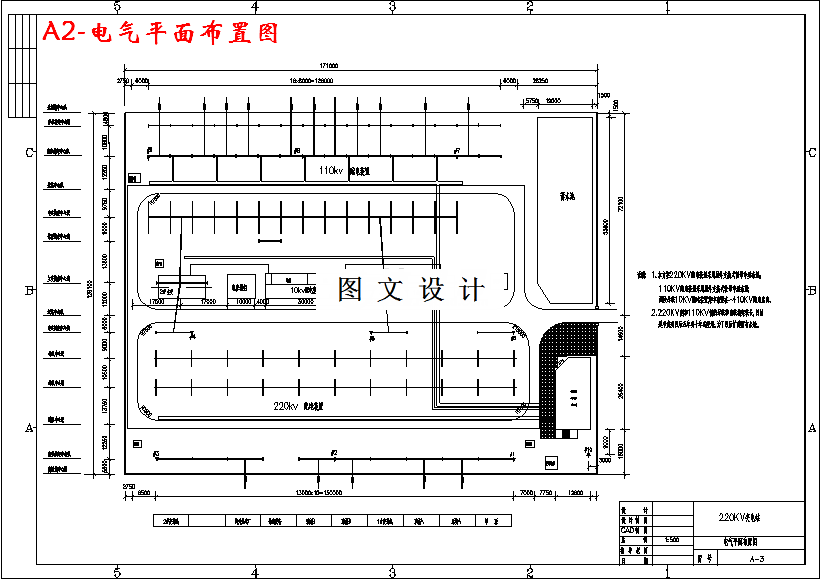

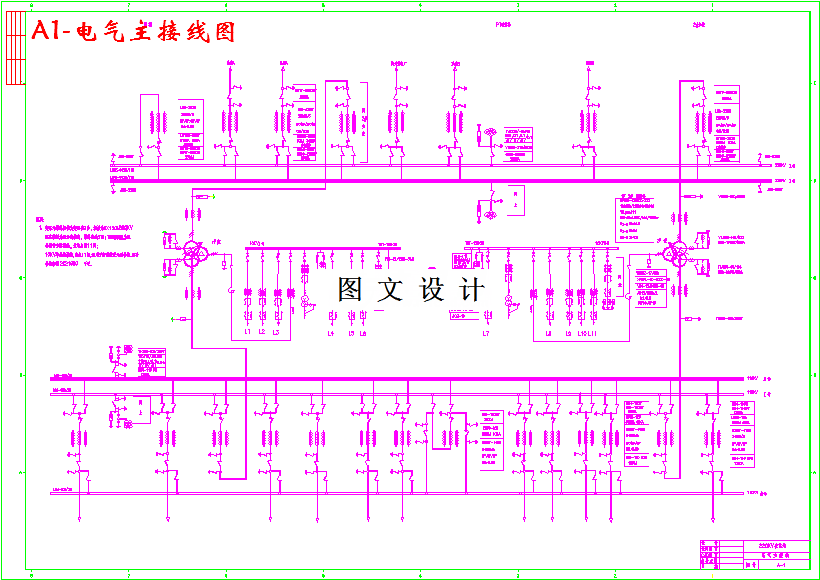

本次设计是郑州西郊某镇的一座220KV变电站——某变电站，某变电站的正东方向15km处是柳林变电站，有二回220KV线路连接，东南方向15km是郑州热电厂，装机为3×200MW，变压器为3×230MVA，采用发电机-变压器-线路组接线，有一回220KV线路与某变电站连接。本站分为220KV、110KV、10KV三个电压等级，接线分别采用双母线、双母线带旁母、单母线分段带母联断路器，出线分别为5回、11回、11回。本站电气一次设计主要是绘制电气主接线，短路电流计算，电气设备选择，电压补偿计算以及防雷保护设计，其中，本站的电气一次设备均采用了当今国内新建变电站中较为普遍和较为先进的电气设备，并且都进行了必要的校验。电压补偿装置和避雷装置也都采用了先进型号的产品。另外，在平面布置上，也留下了一定余地，为今后五年到十年本站的发展留下了余地并为以后的扩建也带来了方便。
