M3782-淑闾西沟矩形渡槽排架设计 下载积分：50　资料编号： M3782

作品包括:

Word版设计说明书1份

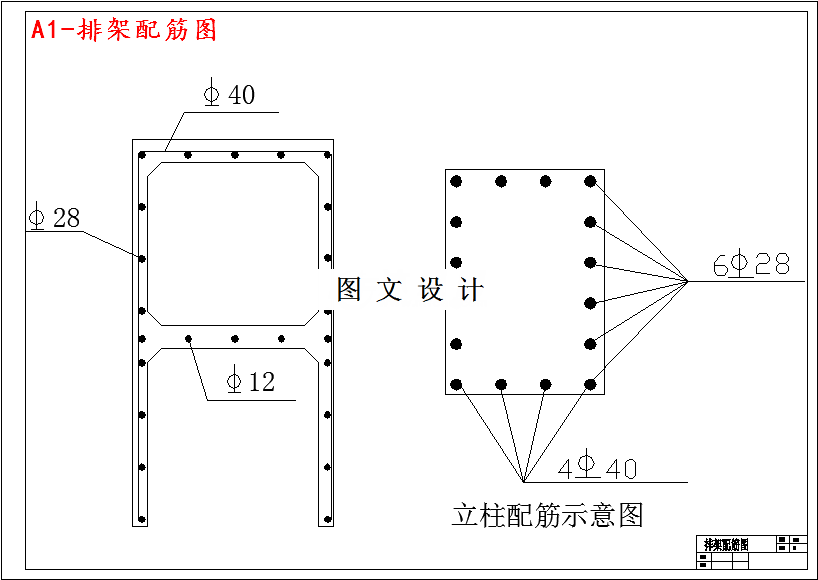

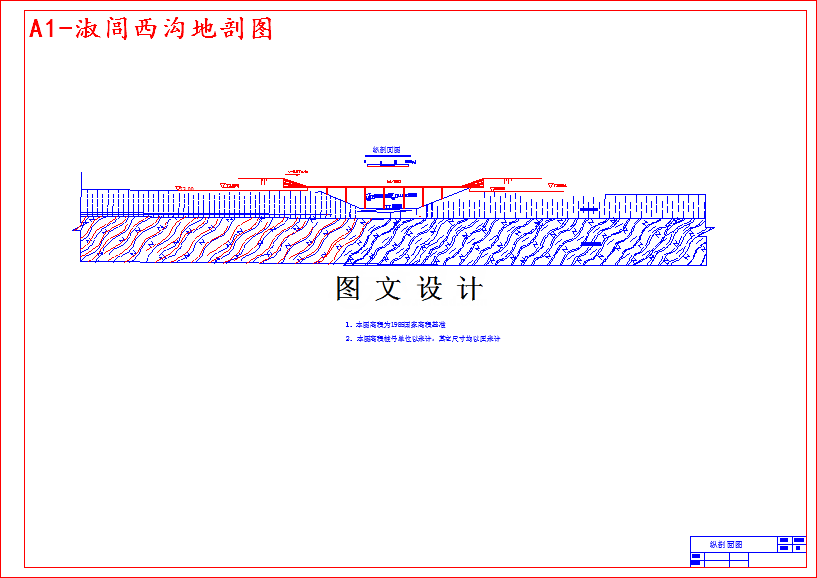

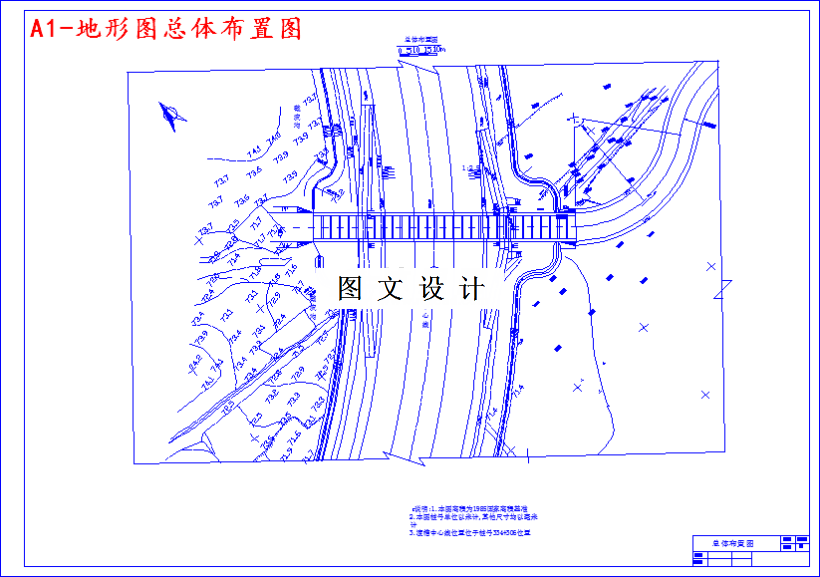

CAD版本图纸，共4张

摘要

本设计首先是概述，它介绍了渡槽的基本概况和一些设计资料。接下来是渡槽的布置和选择，还有水力计算方面，渡槽的槽身设计非常重要，最后是渡槽的支撑设计。建筑物主要设计指标：设计流量34.2m3/s, 校核流量58.1 m3/s， 槽底高程进口段71.97 m， 出口段71.86 m； 设计流速2.8m/s, 校核流速3.27m/s. 总干渠指标： 设计流量135 m3/s，加大流量160 m3/s；设计水位69.660m；渠底高程65.160 m。 2、根据中国地震局分析预报中心2004年4月《南水北调中线工程沿线设计地震动参数区划报告》，本区地震动峰值加速度0.05g ,相当于地震基本烈度Ⅵ度。 3、建筑物建议采用桩基，桩底坐落在全风化片麻岩层，容许承载力建议值为300kpa。 4、覆盖层中有0.5m厚的砂层，桩基施工中应注意砂层塌孔问题。 5、地下水位距渠底板以上2.4m。 6、排水渡槽出口地表为黄土状壤土，抗冲性能差，建议采取抗冲工程措施。 建筑物区渠底局部为中砂透镜体，建议挖除并做好防渗处理。
