M3785-红石水电站HL式水轮机方案初步设计 下载积分：50　资料编号： M3785

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

摘要

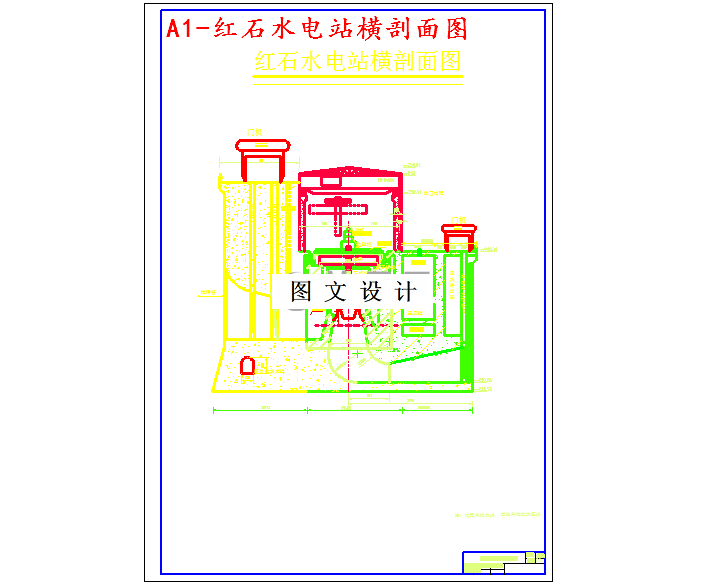

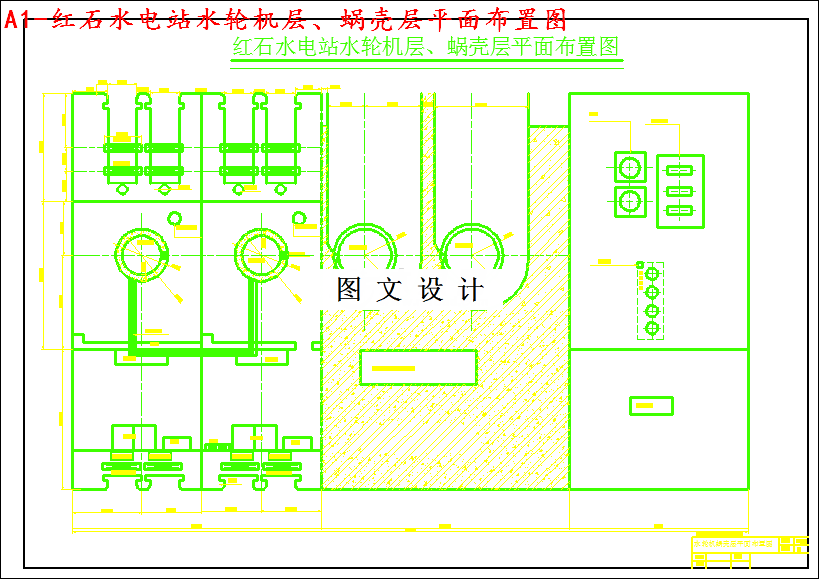

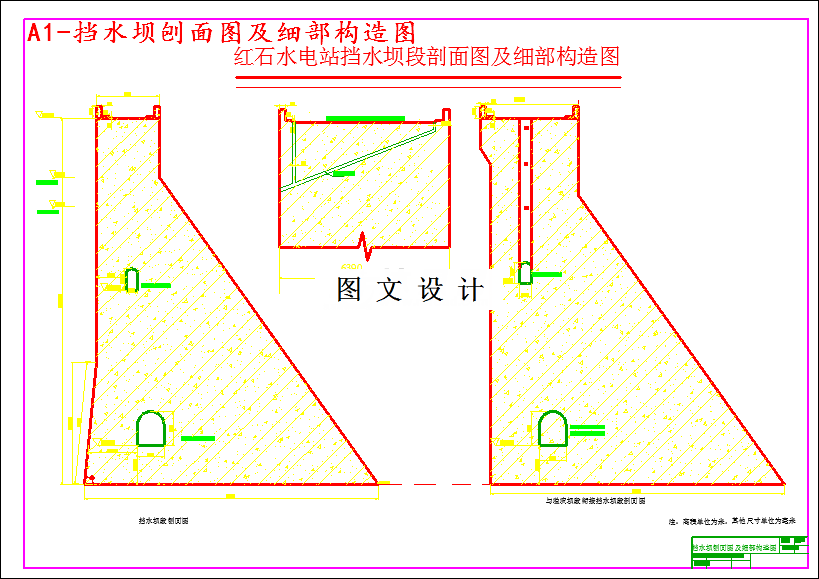

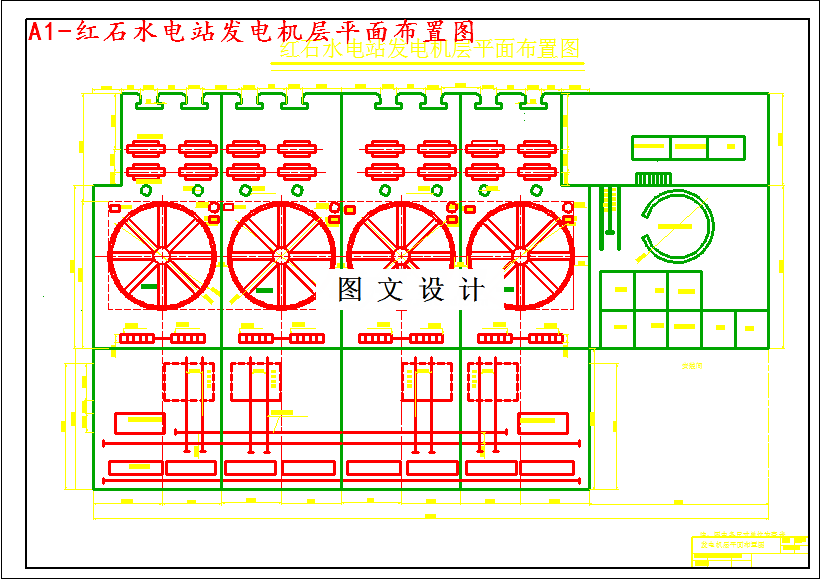

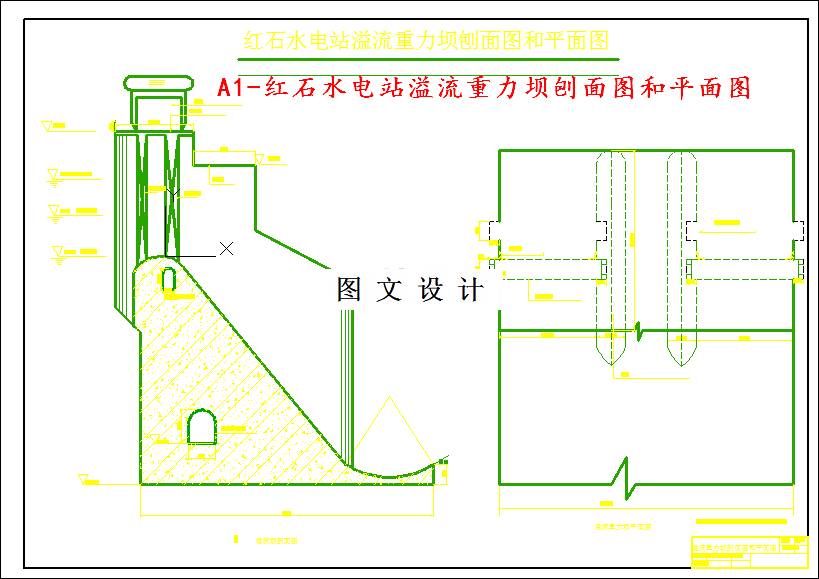

本设计课题的题目为红石水电站HL式水轮机方案初步设计，用了12周时间对其主要内容进行设计分析和计算并绘制图纸。本设计主要涉及了以下内容： 1、按总装机容量为17.5万千瓦进行HL式水轮机选型设计。包括根据总装机容量进行水轮机机组台数的确定、水轮机特征水头的计算分析确定，然后根据特征水头进行水轮机选型并进行各项参数的确定，本设计所选水轮机为HL310型水轮机，标称直径为6m，转速为75转每分钟，吸出高为-0.04m，安装高程为265.23m.并对调速器、油压装置进行了初步设计及对水轮发电机组的尺寸和重量进行了估算。 2、重力坝的设计。包括:由设计洪水位290.9m和校核洪水位293.9m进行挡水重力坝的刨面尺寸的确定，稳定演算和坝体应力分析。挡水重力坝的坝定高程为300.03m,坝顶宽度为6.39m，坝底宽度为30.172m；溢流重力坝段的断面设计、闸墩的设计、消能方式的选择和设计、抗滑稳定演算。溢流重力坝采用开敞式设闸门的泄水方式及消力戽消能形式；坝体构造设计中有坝顶构造、廊道系统、坝缝设计、止水设计、帷幕灌浆等的设计。 3、按左岸厂房布置方案进行枢纽总体布置。其中首先进行布置方案选择，本设计采用左岸厂房布置方案；其次进行厂房形式的选择，本设计采用河床式厂房；再次进行厂房的组成及各种建筑物相对位置的确定。 4、进行河床式主厂房的形状尺寸的总体设计及绘制相关图纸。首先计算河床式主厂房的轮廓尺寸包括主厂房的长度的计算及主厂房的宽度和各层高程的计算设计。
