M3806-乌溪江水电站及其调压室设计 下载积分：50　资料编号： M3806

作品包括:

Word版设计说明书1份，计算书一份

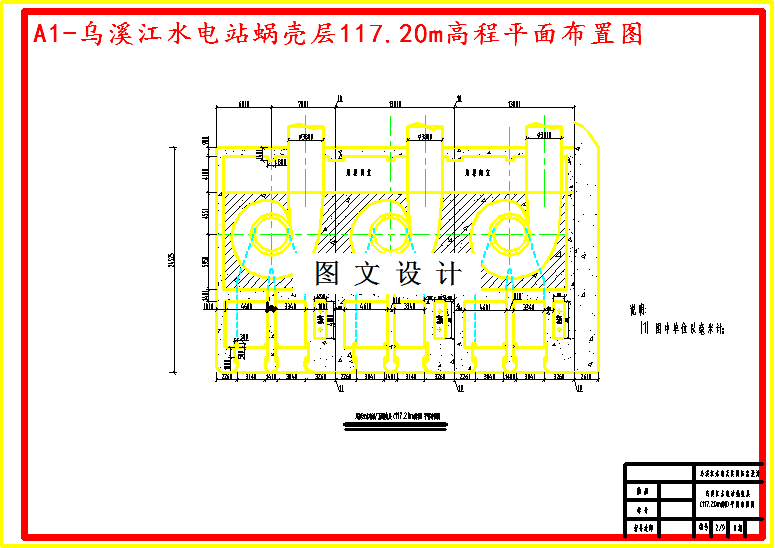

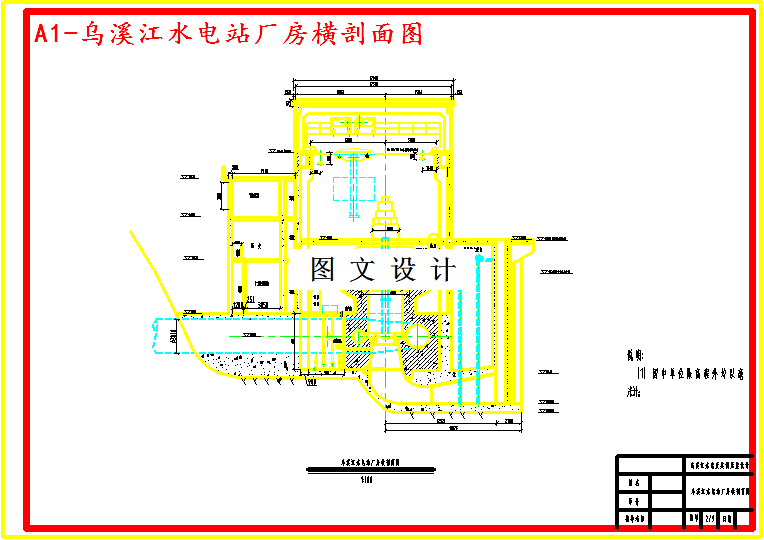

CAD版本图纸，共2张

摘要

乌溪江水电站座落于浙江省乌溪江湖南镇，属于梯级开发电站，根据地形要求，其开发方式为有压引水式。坝区地质条件较好，主要建筑物有：挡水建筑物（砼非溢流坝），泄水建筑物（砼溢流坝），引水建筑物（有压引水遂洞，调压室），地面厂房。水库设计洪水位238m（千年一遇），相应的下泄流量4800m3/s；校核洪水位240.00m（万年一遇），相应的下泄流量8500m3/s；正常挡水位232.00m。 本设计确定坝址位于山前峦附近，非溢流坝坝顶高程242.15m。坝底高程112m。最大坝高130.15m。上游坝坡度为垂直布置，但在下游坝坡坡度1：0.794，溢流坝堰顶高程223.15m。引水遂洞进口位于坝址上游凹口处，遂洞全长1162m。洞径7.2m，调压室位于厂房上游270m左右处，高程250m的山峦上，型式为阻抗式。厂房位于下游荻青位置。设计水头91.20m，装机容量3×4.25万kw，主厂房净宽16.3m。水轮机安装高程117.20m，发电机层高程125.78m，安装场层高程128.00m，对外公路与此同高。厂房附近布置开关站，主变等。受地形限制，尾水平台兼作公路用，坝址与厂区通过盘山公路连接，形成枢纽体系。 本设计中和对引水系统的调压室进行了布置和专门的配筋设计。
