M5264-1150mm热连轧地下卷取机设计 下载积分：50　资料编号： M5264

作品包括:

Word版设计说明书1份

外文翻译一份

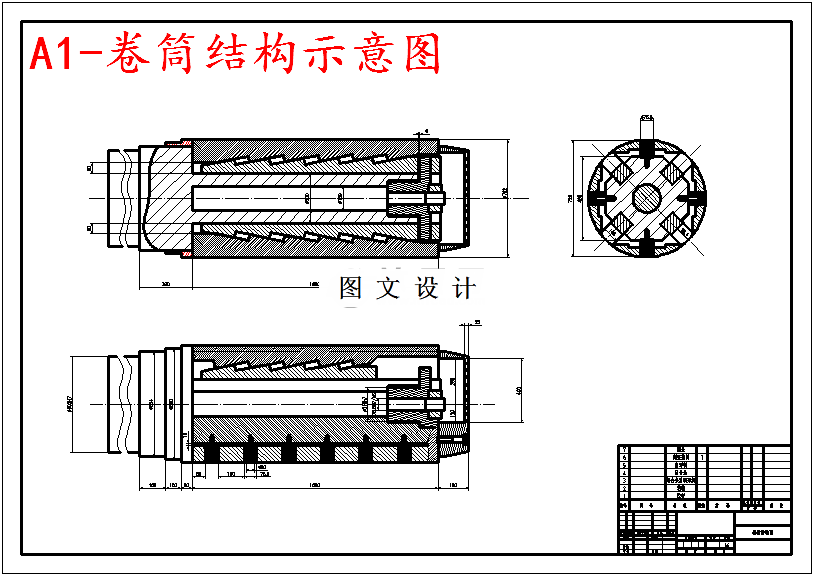

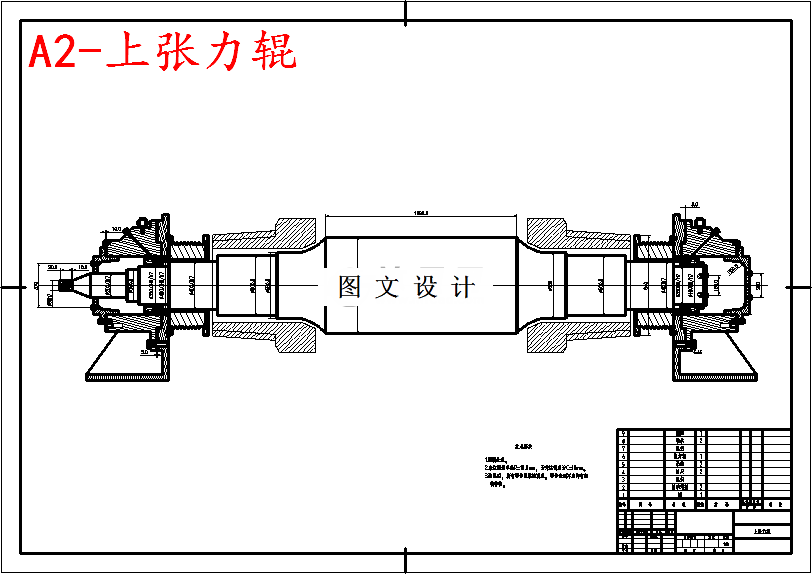

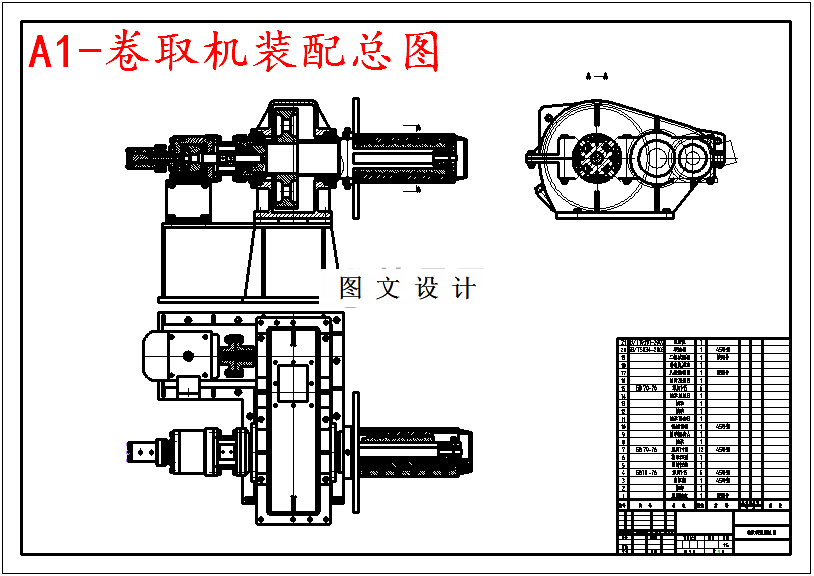

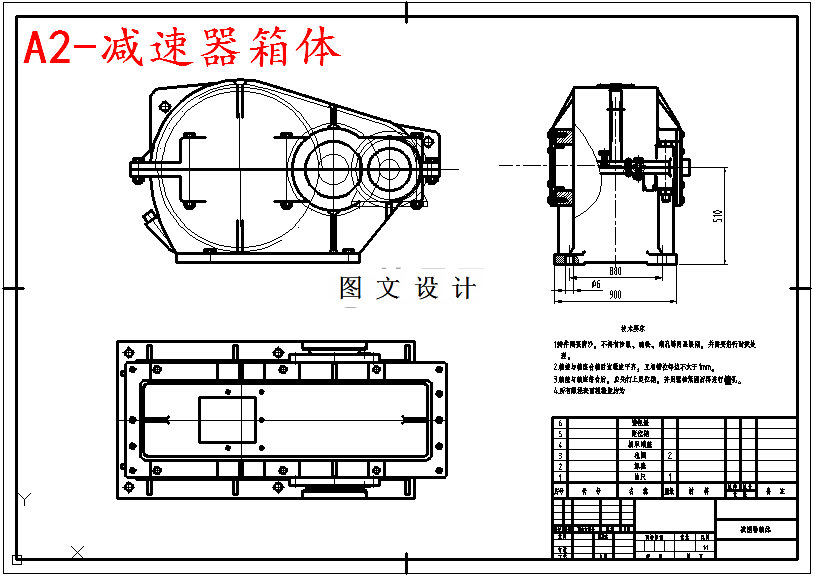

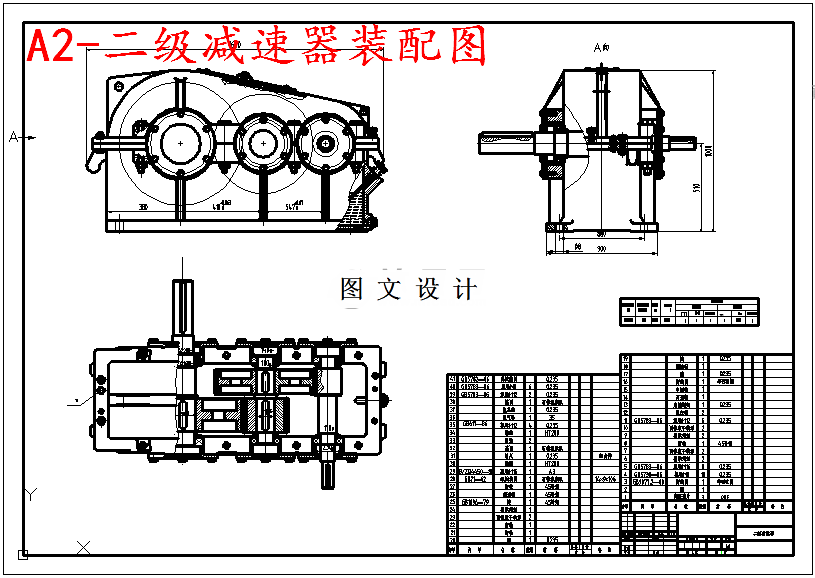

CAD版本图纸，共8张

摘要

板带钢轧制生产线中，卷取机是钢材成卷不可或缺的设备，位于精轧机后，由卷筒、喂料辊、助卷辊等设施组成。卷取机的用途是将经过粗轧和精轧机组轧制后的成品带钢紧实地没有损伤地卷成具有良好卷型的钢卷，以便于存储和运输。由实际生产情况来看，卷取机是否正常工作对轧机的影响也是比较大的，尤其是热连轧机组的生产能力的高低。 设计主要进行了以下几步： （1）对卷取机做了一个简单的介绍，同时阐述了卷取机在国内外的发展以及卷取机的工作原理； （2）介绍了地下式卷取机的主要组成部分及布置，介绍了地下式卷取机的卷取工艺； （3）对卷取机的主要部分：喂料辊、助卷辊、卷筒进行了详细的描述，对各部分尺寸大小、机构材质等的选取有了一定呈现； （4）对喂料辊、助卷辊、卷筒的主要参数进行了选取与计算，并对卷筒的传动电机进行了校核。
