M5302-吸气式咖啡银皮积尘桶的结构设计[含Proe三维图] 下载积分：100　资料编号： M5302

作品包括:

Word版设计说明书1份

PPT答辩一份

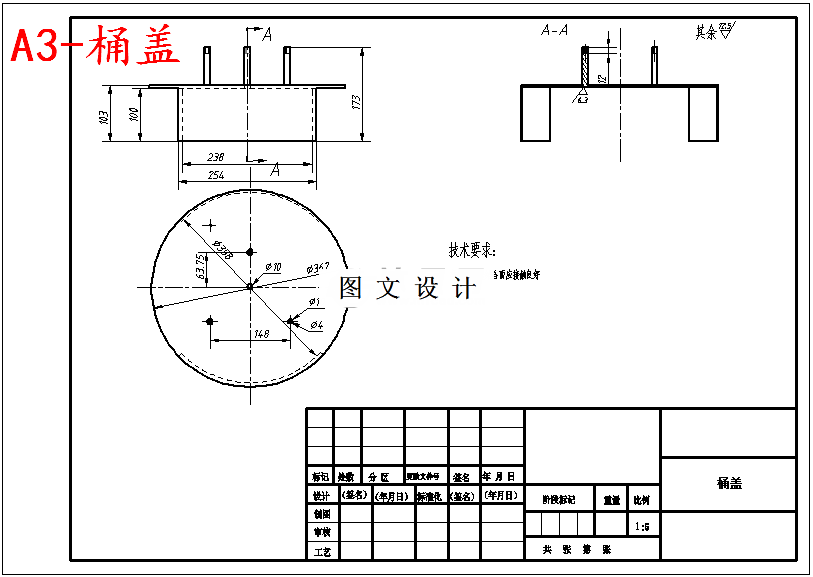

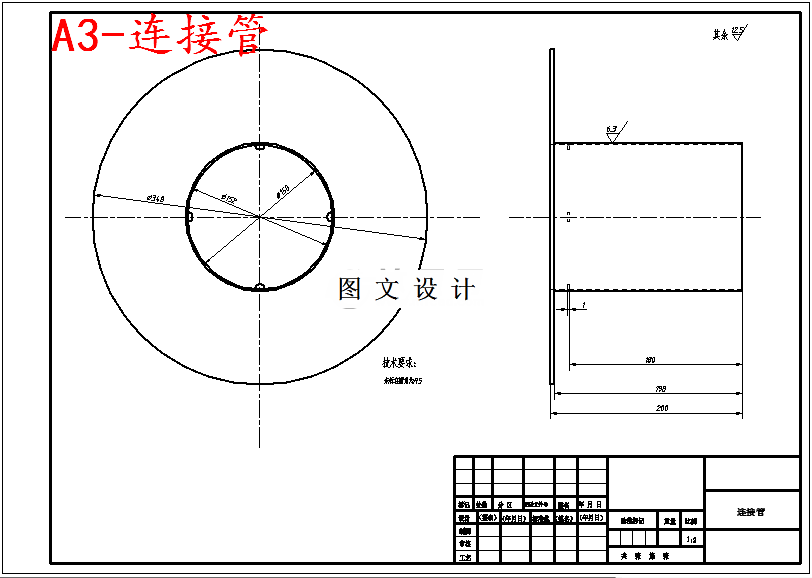

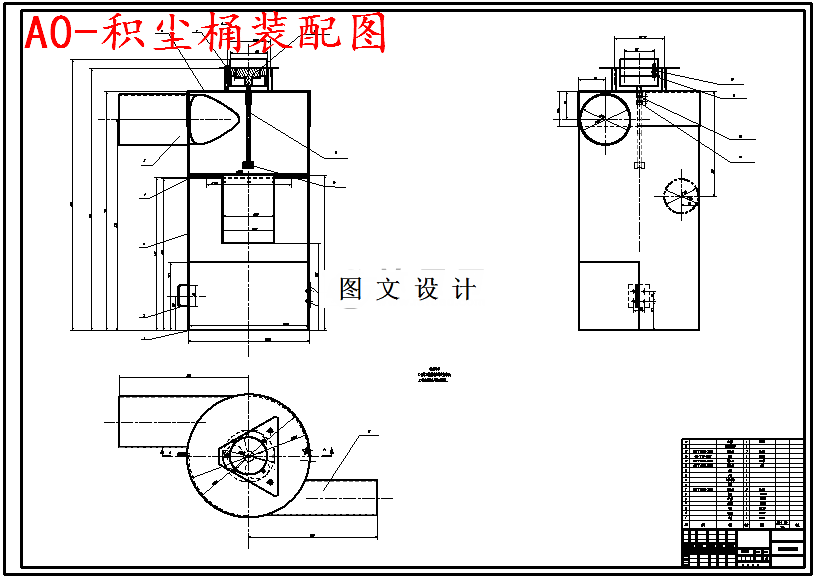

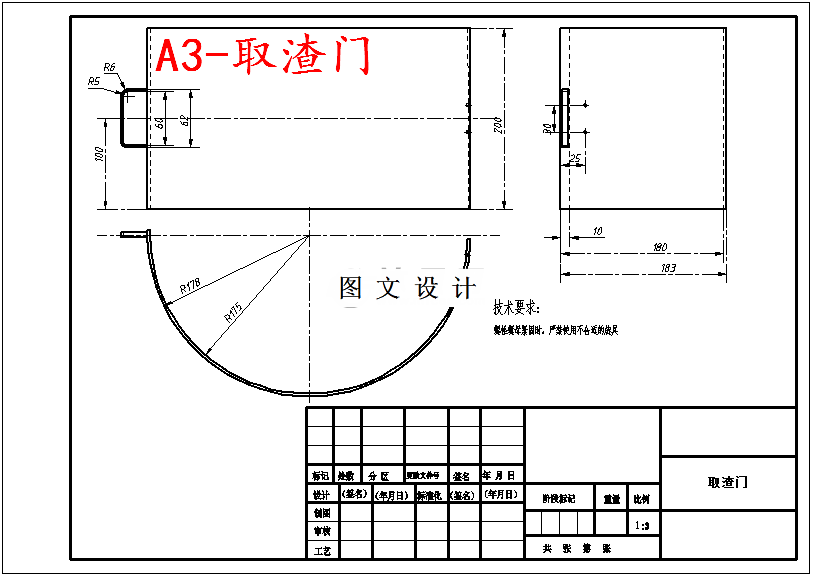

CAD版本图纸，共5张

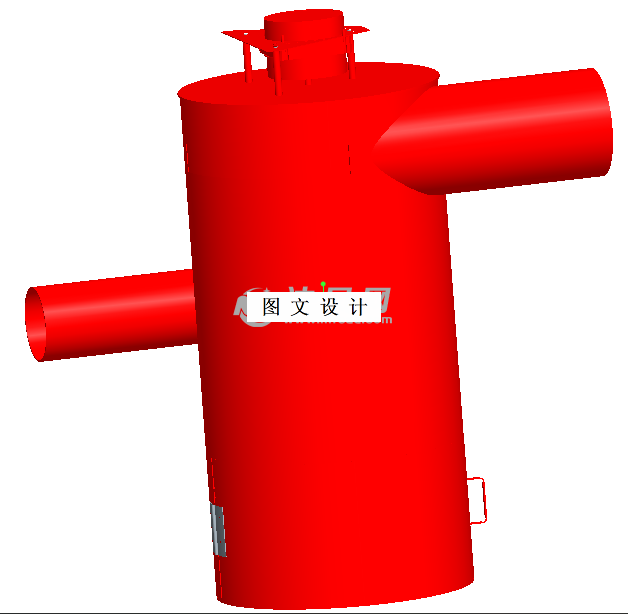

Proe三维图一套

摘要

近年来各种小型家用型咖啡烘焙机层出不穷，它们的集尘方式主要是吹气式集尘，本设计通过对传统的积尘桶结构特点和工作原理的分析，提出了一种吸气式的咖啡银皮积尘桶。它采用吸气的方式将烘焙时产生的皮屑收集到积尘腔中。烘焙咖啡时，积尘桶桶盖上的电机随之转动，带动风叶转动产生往出气口吹的风，进气管连接在烘焙机上，这样积尘桶内承受的是负压，银皮更不易泄露，也降低了成本。吸气式咖啡银皮积尘桶能否实现高效集尘，主要是看其各个主要部件的设计是否合理，首先选择合适的电机制造一定的风，再合理设计进气管直径才能将皮屑从烘焙机中吸出，再通过设计连接管等使银皮更易沉淀。与传统的吹气式积尘桶相比，吸气式咖啡银皮积尘桶风机安装在积尘桶风机腔内，气流从进气管吸入，因此积尘桶及其相关管路承受负压，即使密封不好也不易泄漏，同时风机安装在管路末端，气流温度较低，风机受气流温度影响较小，不易损坏，它的结构简单，实用性强，合理的设计将提供给人们更多的方便和实惠。
