M5969-SWDM-20旋挖机左右行、主卷扬液压系统的设计 下载积分：50　资料编号： M5969

作品包括:

Word版设计说明书1份

开题报告一份

任务书一份

CAD版本图纸，共6张

摘要

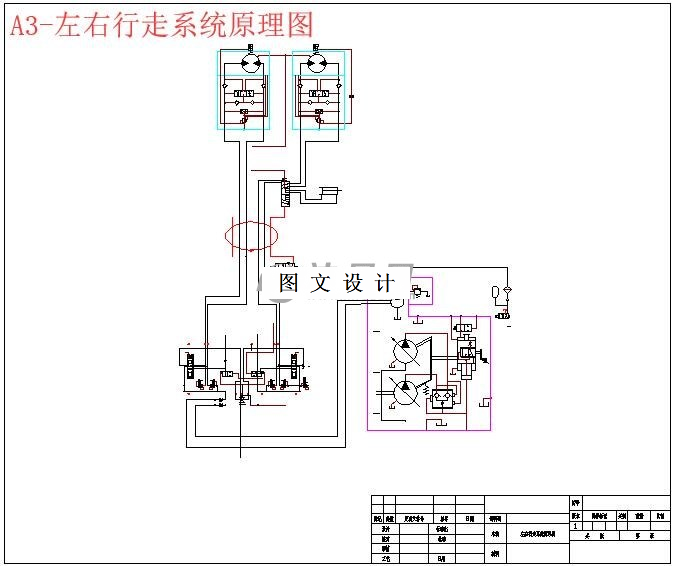

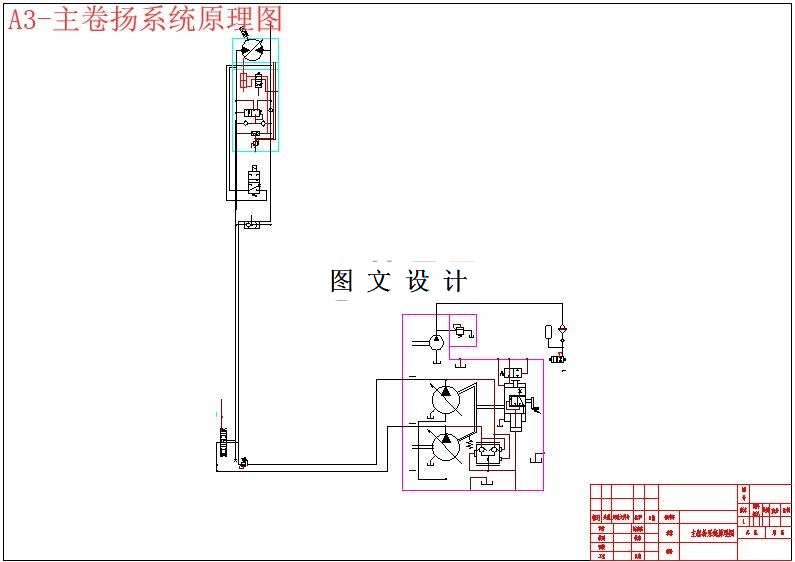

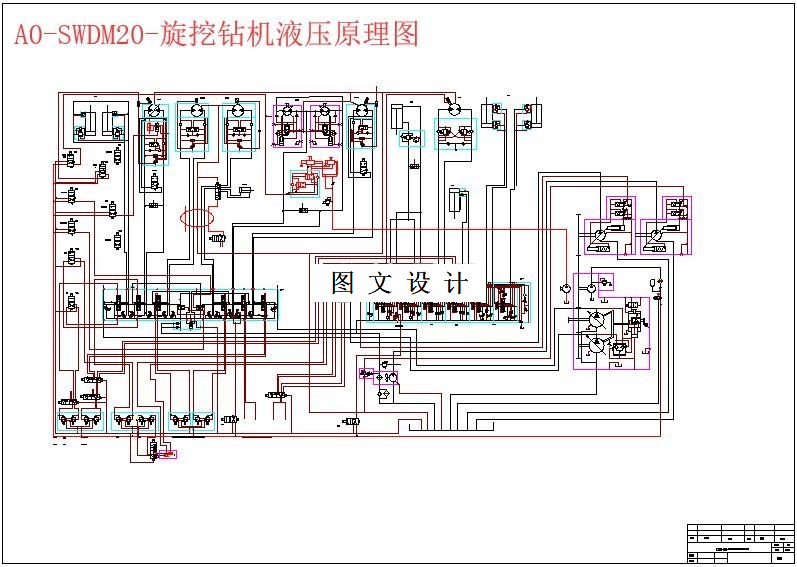

旋挖钻机是灌注桩基础施工中重要的大型工程装备，主要用于铁路公路桥梁、高层建筑、城市交通、大型港口的桩基础施工，已逐渐成为国家重大工程中灌注桩施工的首选设备。旋挖钻机的功能与性能，直接影响到施工质量与进度，本文首先通过对旋挖钻机各部分的介绍再到主要的设计左右行走和主卷扬液压系统的设计。 （1）设计出该液压系统的主干回路，并对主阀三位四通换向阀进行选择及具体说明，并画出SWDM-20旋挖钻机液压系统图。 （2）选择左右行走的马达，并得出其相关的性能参数，对左右行走马达的排量、流量、扭矩、功率等进行具体计算。 （3）选择主卷扬的马达，并得出其相关的性能参数，对主卷扬的排量、流量、扭矩、功率等进行具体计算。 （4）选择左右行走及主卷扬的主泵，并得出其相关的性能参数，对主泵的排量、流量、进出口压力、进出口流量差、扭矩、功率等进行具体计算。 （5）对液压系统的性能进行验算，对发热功率、散热功率的验算及对冷却器所需冷却面积的计算。
