M5970-JCS-018型立式数控铣削加工中心BF3控制系统Z向工作台主轴箱设计 下载积分：50　资料编号： M5970

作品包括:

Word版设计说明书1份

外文翻译一份

CAD版本图纸，共3张

摘要

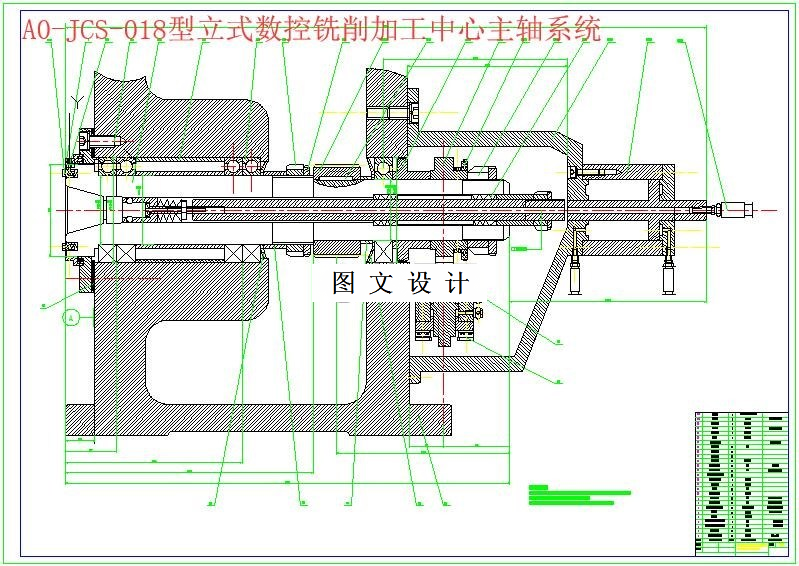

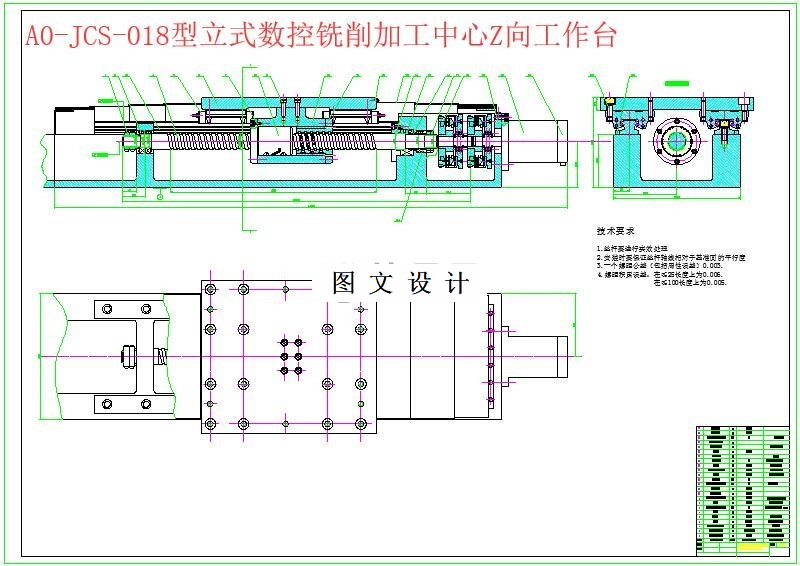

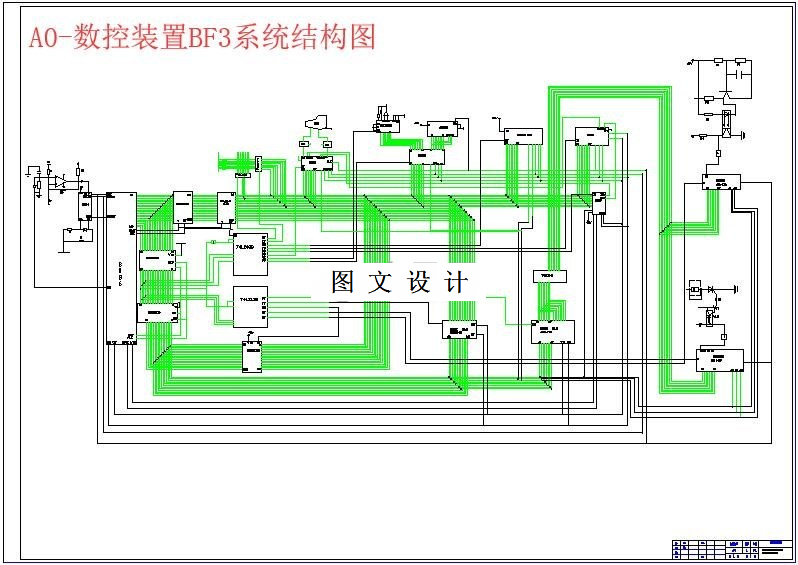

JCS-018型立式加工中心是一种工序高度集中，自动化程度高的机电一体化设备。工件在一次装夹后，可连续地进行铣，钻，镗，铰，攻螺纹等多种工序的加工。该机床适用于小型板件，盘件，壳体件，模具和箱体件等复杂零件的多品种，小批量加工。 主轴是主轴箱的重要组成部分。它的结构尺寸和形状、制造精度、材料及其热处理，对主轴箱的工作性能有很大的影响。为了提高主轴的刚度和便于安装，将JCS—018立式加工中心的主轴设计成阶梯圆柱形，前端外径大，后端外径小，为实现更换刀具时能自动夹紧，主轴内部设计成空心。 Z向工作台的设计主要是对滚珠丝杠和直线导轨的设计，在计算设计过程要通过刚度，扭矩和载荷等条件来选择相应的零件型号和尺寸。BF-3系统是功能比较简单的标准型数控系统。该系统采用8086微处理器芯片，8284时钟发生器，总线控制器8288，中断控制器8259，串行接口8251A，可编程计时器8253，ROM，RAM以及缓冲器，译码器等电路，此外还有一些专用芯片。
