M8086-剪板机数控对刀系统设计 下载积分：600　资料编号： M8086

作品包括:

Word版设计说明书1份

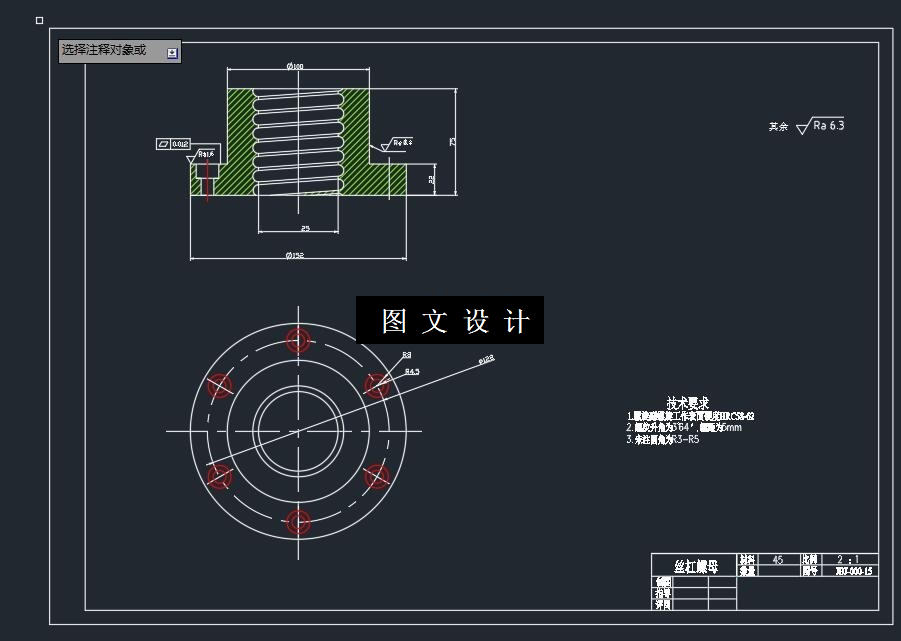

CAD版本图纸，共11张

摘要

本文的主要内容是对剪板机数控对刀系统作了介绍，较为详细地阐述了系统的设计思路，对部分硬件电路和系统的构造进行了分析和介绍。 对刀系统的控制主要采用的是8051单片机控制系统，控制步进电机驱动滚珠丝杠带动挡料板做水平运动，滚珠丝杠与步进电机采用联轴器直接连接，避免了齿轮传动的误差，在滚珠丝杠的一端装有光电编码器，能够即时检测当前电机转速与转向。为了在对刀过程中提高对刀精度，使挡料板只能够做水平运动，采用滚珠丝杠螺母带动挡料板在导轨上运动，控制系统采用主要由MCS—51系列单片机8051CPU以及相应的扩展芯片，结合程序控制步进电机的正反转，驱动滚珠丝杠带动挡料板做机械运动，从而完成系统的对刀任务。
