Z761-智能地下停车场管理系统设计 下载积分：260　资料编号： Z761

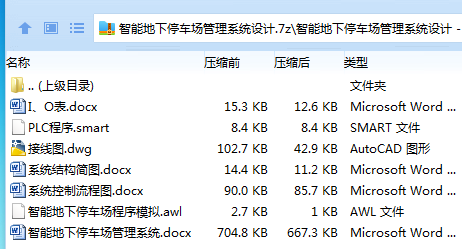

作品包括:

Word版说明书1份，共36页，约9500字

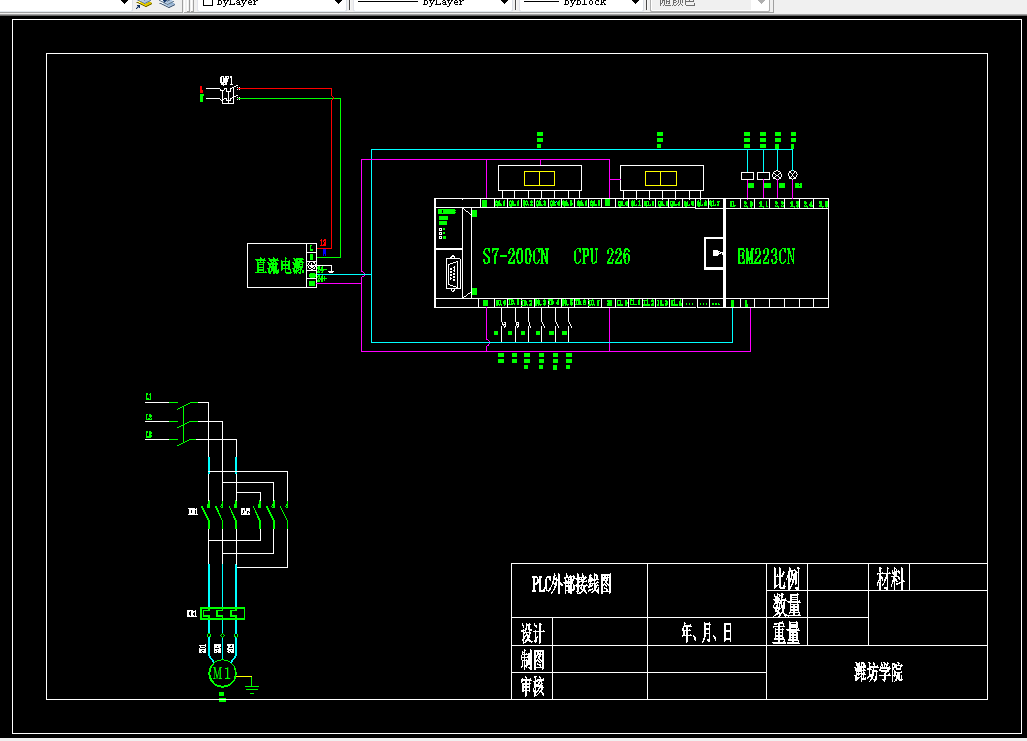

CAD版本图纸，共1张

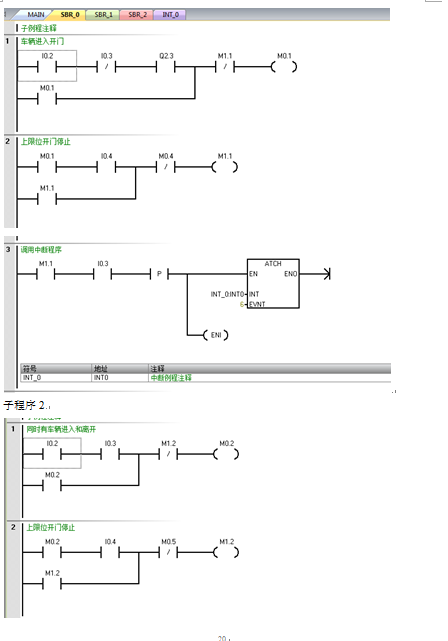

PLC程序一份

PLC模拟仿真一份

摘 要

随着科学技术水平的进步，“智能”两个字对现代的人们来时并不陌生，在科技水平飞速发展的今天，人们渐渐的已经离不开这种智能设备对生活带来的便利性。智能家居、智能影音、智能扫地机器人、智能售货、智能支付、智能无人驾驶等等，这些都逐渐进入人们的生活中来，并扮演者更加重要的角色。

私家车现今已经遍布大街小巷成为人们出行的首要交通工具，但是车辆无限的增长与有限的空间带来了一些矛盾，交通堵塞、停车难的现象普遍。为此我们根据目前停车场不能智能化显示当前车位状况这一弊端，设计了一种自动化停车场的设计，解决了车辆进入停车场后漫无目的的寻找车位而产生的时间的浪费。

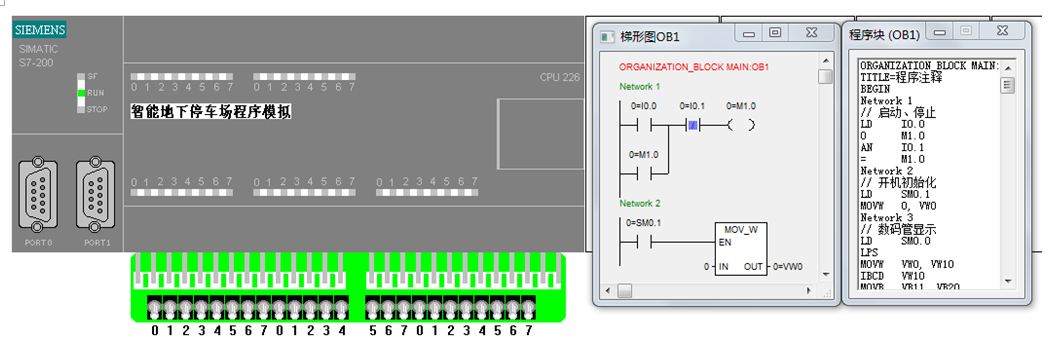

本次设计采用西门子S7-200小型PLC作为主要的控制元件，通过传感器的信号接收、车位信息显示的方式对程序进行编程。通过对硬件和软件的设计，满足现今停车场车位显示和自动化出入的使用要求。最后对程序进行模拟调试，在不断的调试和修改过程中，使程序更加完美，达到最佳的工作状态。

关键词：智能停车场系统 可编程序逻辑控制器 智慧停车

目录

摘    要

Abstract

第1章 绪论 1

1.1课题研究的背景 1

1.2国内发展现状分析 1

1.3本次设计的内容及目的 2

1.3.1本次设计的内容 2

1.3.2本次设计的目的 2

1.4系统控制的选择比较 3

1.5 PLC定义及简述 3

1.6 PLC的基本结构组成 4

1.7 PLC的发展趋势分析 6

第2章 控制系统硬件的设计 7

2.1智能停车场控制系统控制的要求 7

2.2智能地下停车控制的系统组成 7

2.3 硬件选型 8

2.3.1 PLC选型 8

2.3.2七段码数码显示管的选型 10

2.3.3光电传感器 10

2.3.4限位开关的选型 11

2.4本次系统设计的主要硬件清单 12

第3章智能地下停车控制系统PLC程序的编写 13

3.1智能地下停车的控制简述 13

3.2绘制控制流程图 13

3.3 配置I/O表 14

3.4 接线图 15

3.5程序编写 16

3.5.1梯形图编写 16

3.5.2语句表 22

第4章 程序仿真 28

4.1环境要求 28

4.2程序调式 28

致 谢 30

参考文献 31
