M9154-旋转电解加工控制系统设计 下载积分：50　资料编号： M9154

作品包括:

Word版设计说明书1份

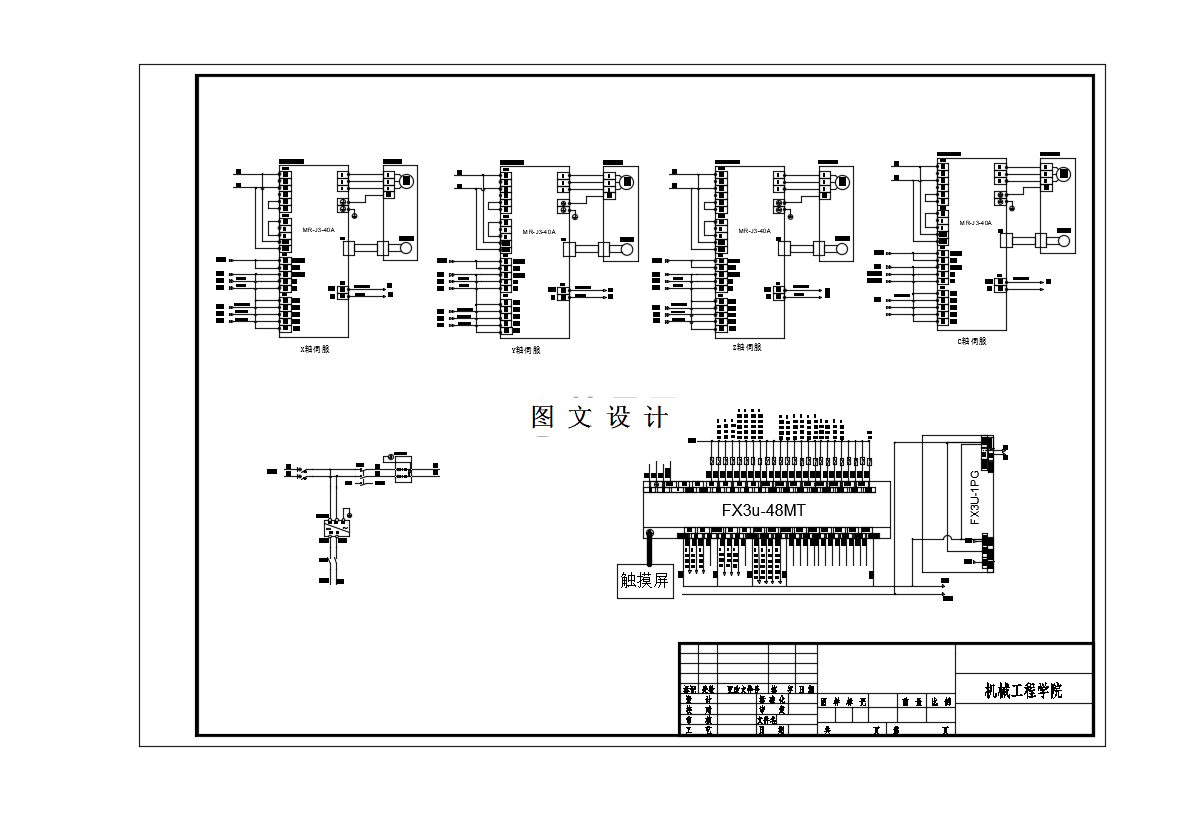

CAD版本图纸，共1张

摘要

随着社会不断复杂变化，科学技术得到发展，航天、国防、机械、电子等工业部门对高端产品的要求越来越高。传统的加工工艺已经不能满足复杂形状零件和难切削材料的加工要求。电化学加工具有突出的特点，适用于各种复杂形状零件和难切削材料的加工。电化学加工是一种重要的特种加工方法，旋转电化学加工是最近几十年为了适应当前工业快速发展的社会而发展起来的一项新技术，能够更好地加工特殊形状的零件。 本课题设计一个以PLC为控制中心的运动控制系统，主要对伺服电机的运动进行控制，达到旋转电解加工设备的运动控制要求。旋转电解加工装置能够沿着X、Y、Z三个方向移动，并且电极可以绕着C轴旋转。使用FX3U系列可编程逻辑控制器作为控制器，使用触摸屏作为操作界面用来修改运动控制参数、选择运动方式、显示实时参数等，达到控制三个移动轴（X、Y、Z轴）和一个旋转轴（C轴）运动。
