N3682-车床上碟簧作动力时弹簧夹头夹紧及松开机构设计 下载积分：50　资料编号： N3682

作品包括:

Word版设计说明书1份，共38页，约16000字

开题报告一份

外文翻译一份

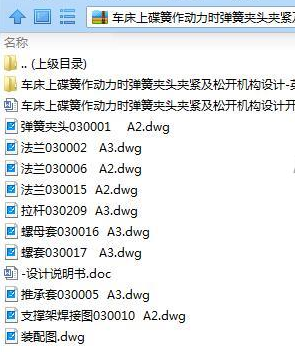

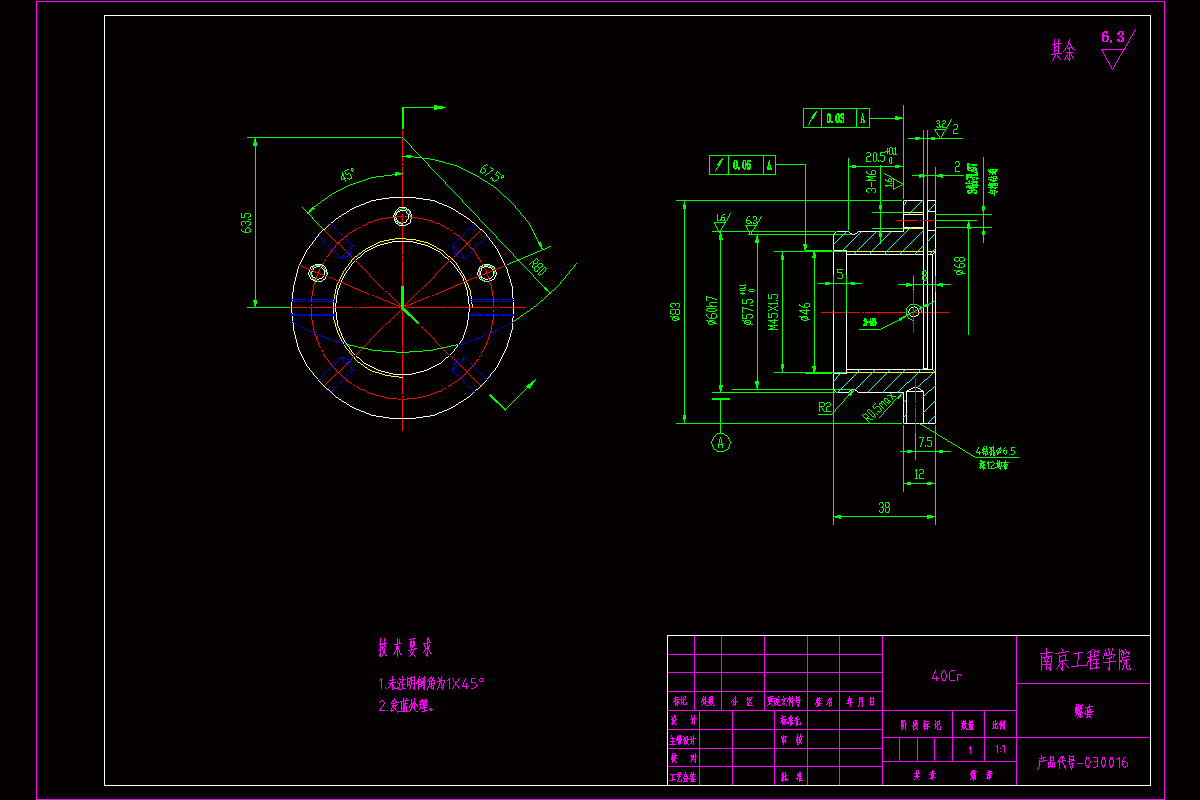

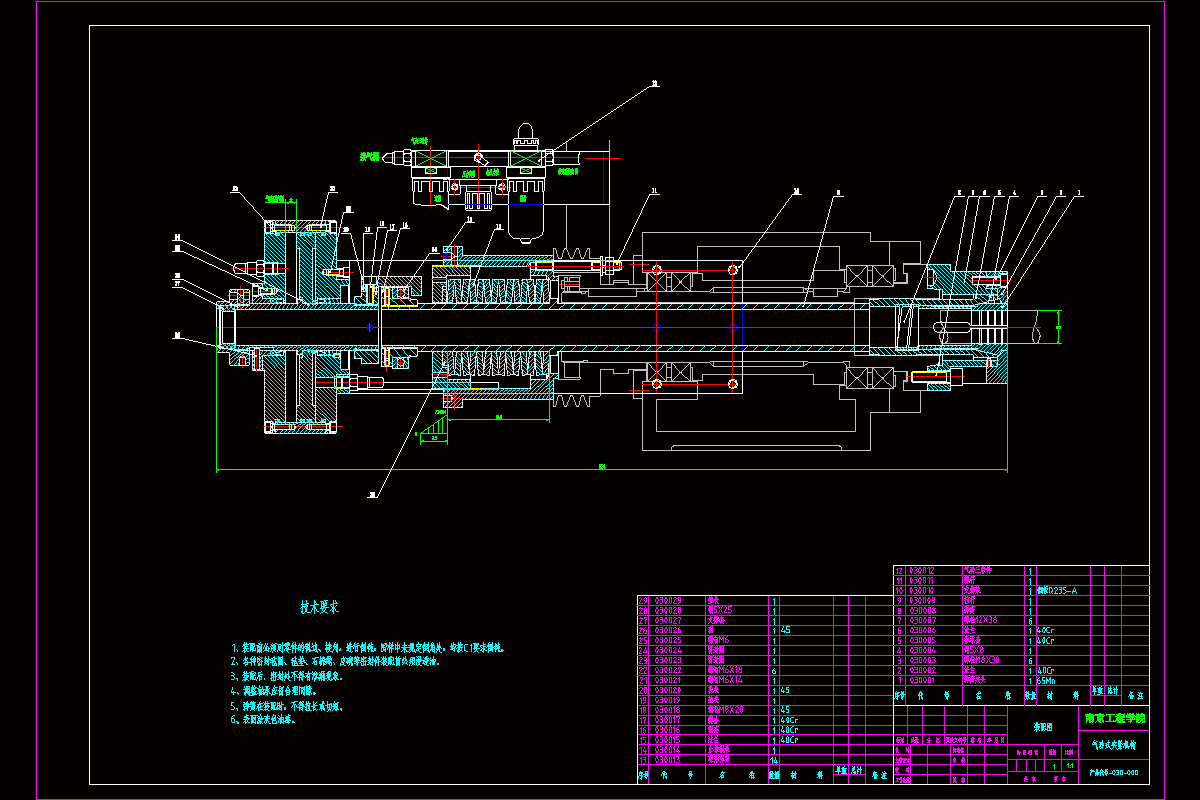

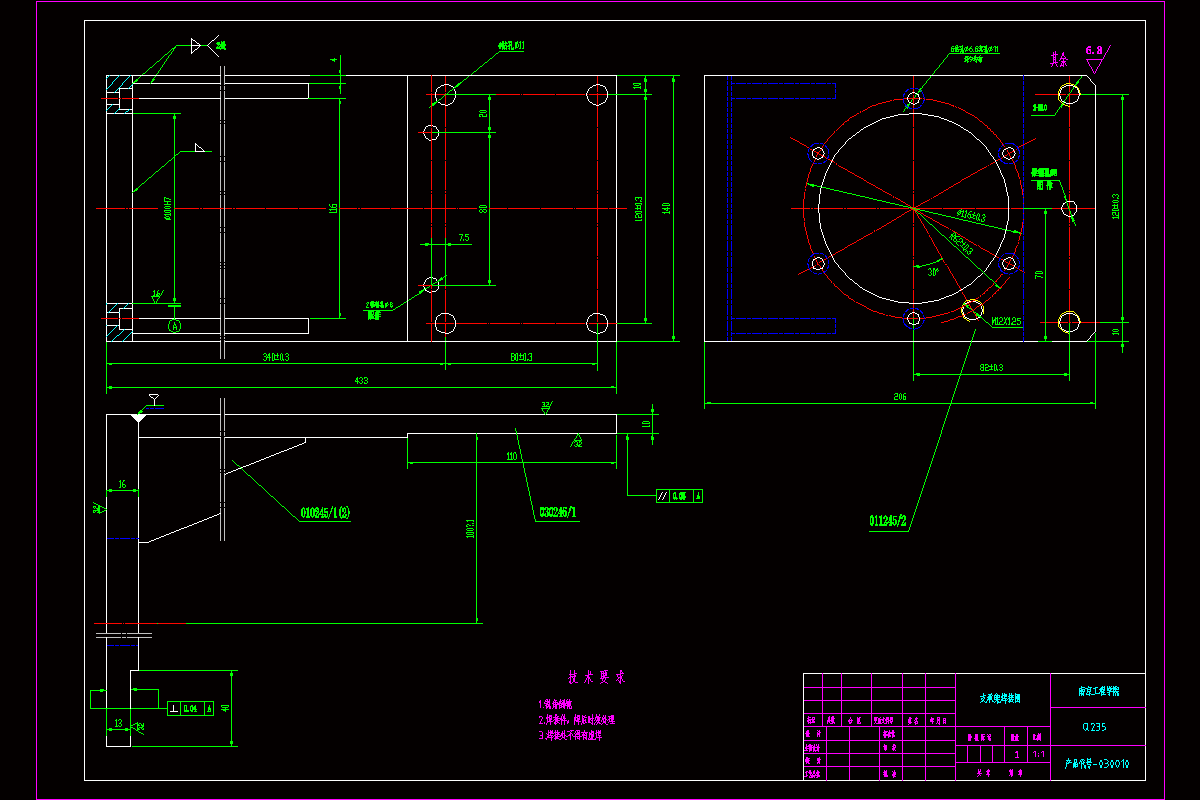

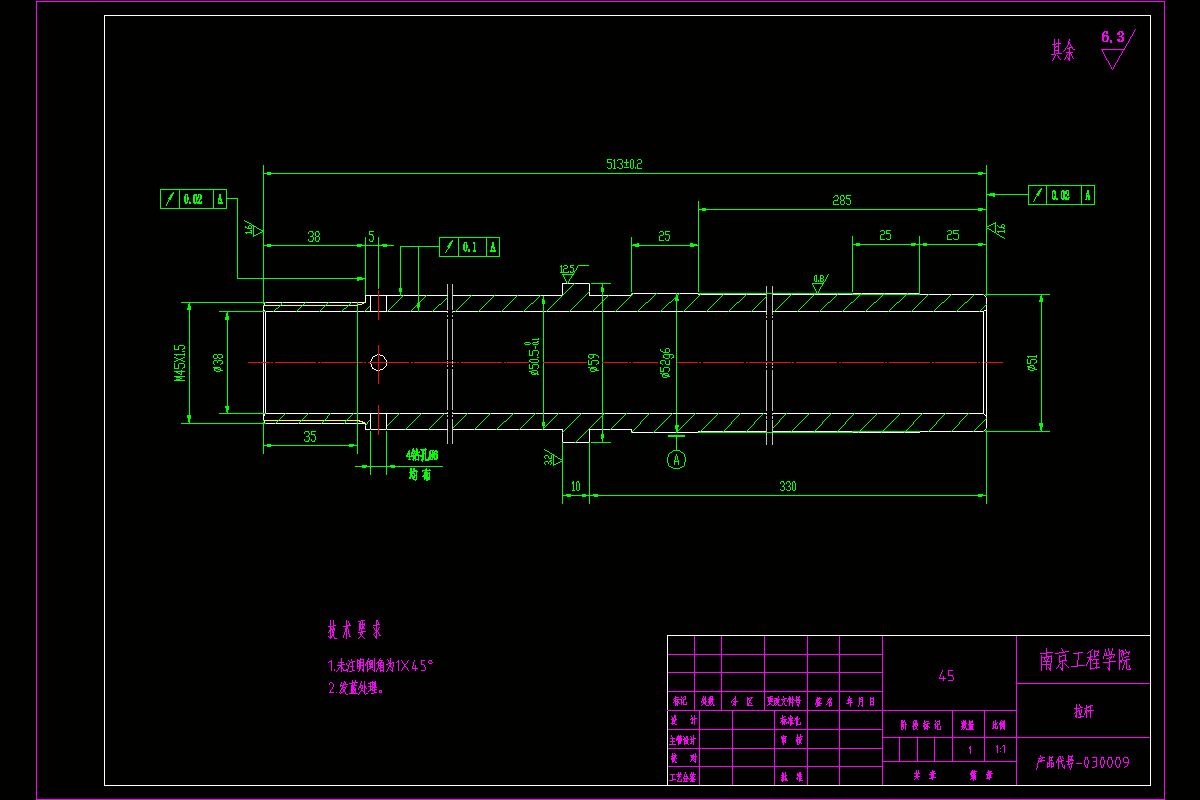

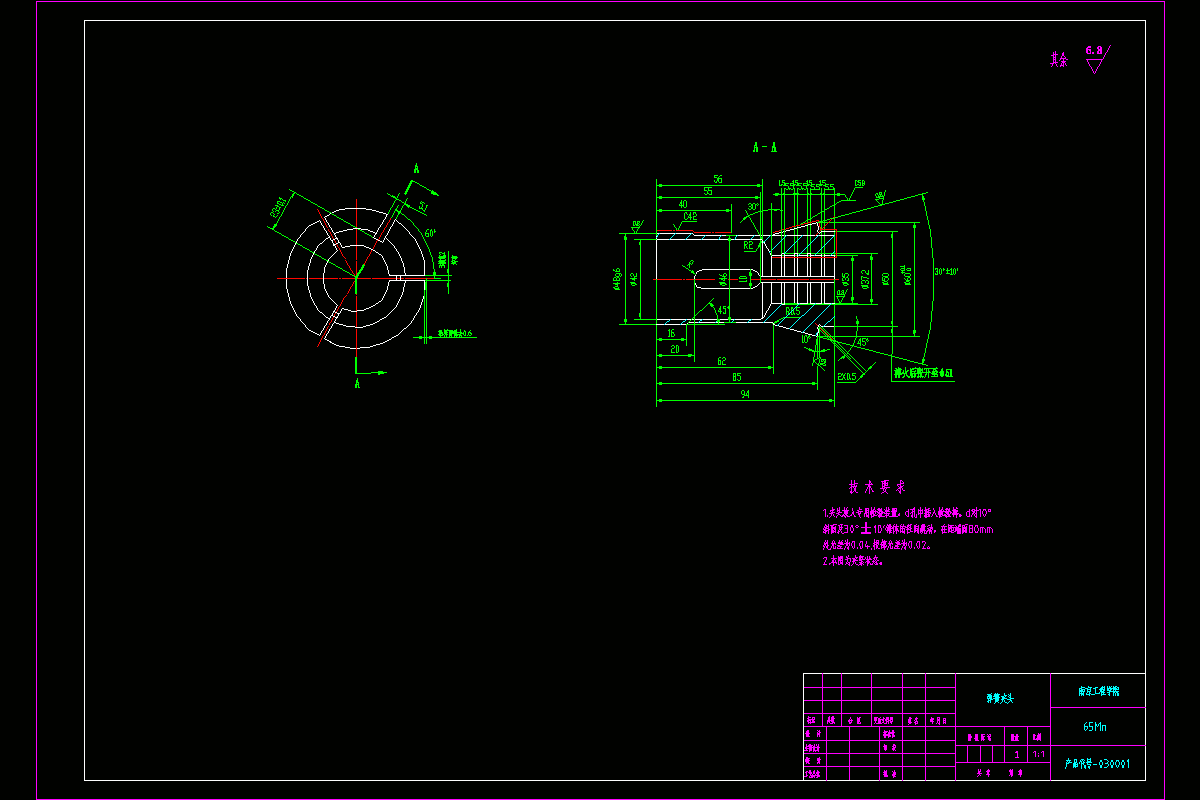

CAD版本图纸，共10张

摘要

本文是设计了一种车床用碟形弹簧做动力时弹簧夹头夹紧及松开机构。该机构主要由弹簧夹头、拉杆、碟形弹簧、气动三联件等几部分组成。工作原理主要是通过螺母套对碟形弹簧施加一定的轴向力，碟形弹簧安装在拉杆上，间接对拉杆产生推动力推动推承套向右移动，推成套装配在弹簧夹头上，弹簧夹头与法兰相接触，利用推承套上的锥度形状将轴向力转换成径向力，使弹簧夹头产生夹紧力对工件实现夹紧。再通过气动三联件对气缸活塞杆产生推动力，而活塞杆与拉杆通过拨块相连接，所产生的推动力大于螺母套施加的力，拉杆得以向左移动，推承套失去推动力与弹簧夹头分离，弹簧夹头实现对工件的松开。 该夹具与以往的卡爪式夹紧松开机构相比较，拥有更好的平衡性能、夹紧牢靠、结构紧凑、便于操作、加工及更换方便等主要优点。在主轴高速旋转的情况下，也能达到需要的平衡要求。是高效率和良好精度特点的现代车床夹具，可以有效地减少时间基本和配套工件加工的时间，大大提高了劳动生产率，有效地降低了劳动强度。
