KF1395-凸缘拉伸件工件首次拉伸模具设计 下载积分：100　资料编号： KF1395

作品包括:

Word版设计说明书1份

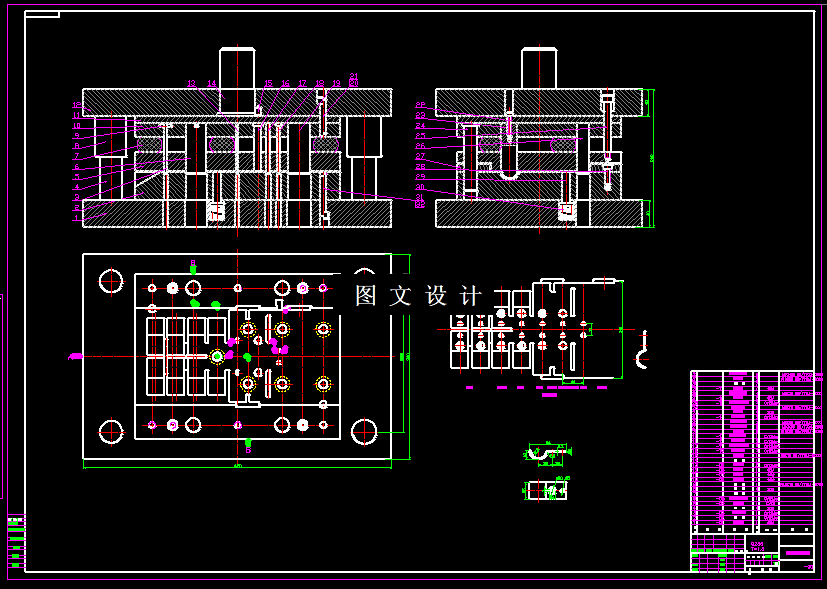

CAD版本图纸，共4张

摘要

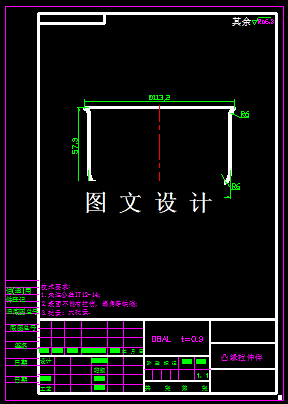

由工件图形可知，工件为凸缘拉深件，拉深件的的底部与壁、凸缘与壁的圆角半径：r=R=2mm,符合r≥t，R≥2t的要求，故可不加整形工序。生产批量为20万件/年，材料为08Al，板料厚度为0.9mm，该制件是典型的有凸缘桶形件，φ106和φ55尺寸精度为m，要求不高，其余结构简单，形状对称，经过计算后，本次设计只设计其中的首次拉深工序模具。844561
