作品描述
作品包括:
Word版设计说明书1份

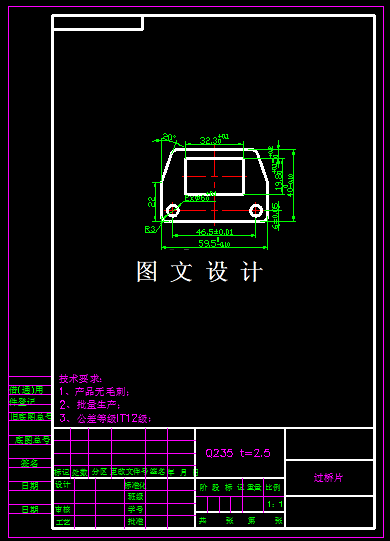

CAD版本图纸，共5张
摘要
此制件的形状较简单，只是一个平板，上面有三个孔，不规则分布，所以只有落料和冲孔两个基本工序，根据形状计算，孔边与外形边缘的最小尺寸为3mm，而3<2.5×1.5=3.75,即最小尺寸，小于材料厚度的1.5倍，所以孔与外形无法同时冲裁，需要分开工序，所以不能采用复合模设计，只能将落料和冲孔两个基本工序分成两幅模具，本次设计只需要在已经落料的外形基础上冲三个孔。
