作品描述
作品包括:
Word版设计说明书1份

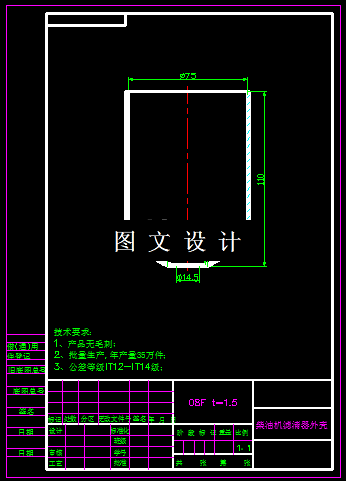

CAD版本图纸，共6张
摘要
从产品形状分析，拉伸底面有锥度，有孔，锥度是30°，孔直径为φ14.5mm，拉伸过渡圆弧半径为R10mm，根据角度计算，锥度的高度尺寸为13.5mm，如果把产品底面看成平面，那此13.5mm深的圆弧拉伸即为浅拉伸，或者是胀形，原理就是将材料适当拉薄，从而压出产品形状，对产品的性能没有任何影响，但却能发挥很大的作用。
