KF1427-轴承座修边冲孔模具设计【含Proe三维图】 下载积分：160　资料编号： KF1427

作品包括:

Word版设计说明书1份

CAD版本图纸，共16张

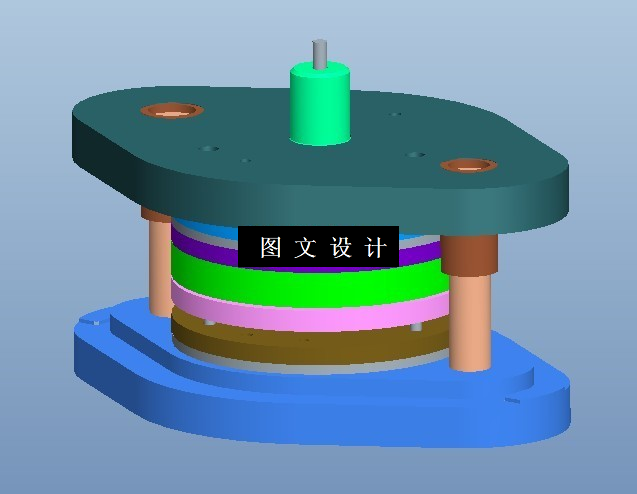

Proe三维图一套

摘要

此轴承座形状较简单，是典型的浅拉深件，拉深高度为10mm，材料厚度为2.5mm，拉深为带凸缘的圆形拉深，但是孔和外形不对称，且从图形看，切边外形有尖角，为便于模具的加工和减少冲压时在尖角处开裂的现象，同时也可以防止尖角部位刃口的过快磨损，切边模具尖角处适当增加过渡R角，以便增加模具寿命，本次设计只设计其中的修边冲孔模。
