KF1429-自行车脚踏内板冲压级进模设计 下载积分：200　资料编号： KF1429

作品包括:

Word版设计说明书1份

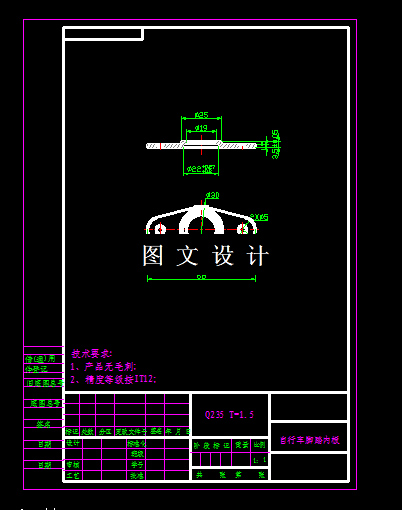

CAD版本图纸，共23张

摘要

因为浅拉深的主体部位在条料的下方。根据零件的形状可采用双边载体，在第一次切侧刃之后，靠产品宽度保证条料宽度，升浮销保证了条料的浮离送进，两个导正销保证送料距离，最后落料，不妨碍废料的分离和成型。考虑到产品精度要求，采用自动送料机送料，侧刃孔定位，确保节距尺寸。具体的排样图如下：工位1:冲侧刃缺口冲孔；工位2:冲中间3个孔；工位3:浅拉深；工位4:空工步；工位5:冲中间大孔；工位6:空工步；工位7:落料，产品离开模具。
