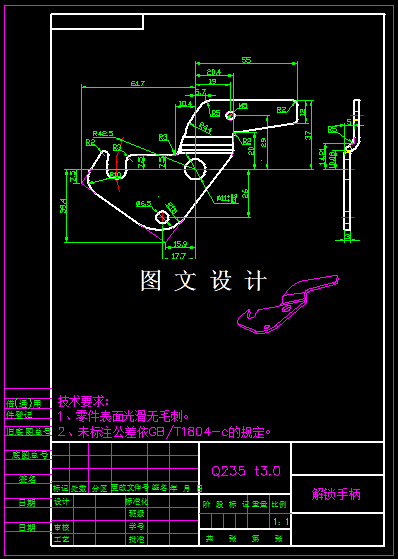

KF1434-解锁手柄冲压级进模设计 下载积分：200　资料编号： KF1434

作品包括:

Word版设计说明书1份，共41页，约15000字

CAD版本图纸，共12张

摘要

本次设计的解锁手柄，工件材料厚度为3.0mm，所选材料为普通碳素钢Q235，此类材料是最常见的钢板，根据工件形状分析，该零件外形比较复杂，如果采用复合模，或者采用单工序模具，工件成型时，工件容易变形导致工件尺寸不稳定，因此还是建议采用级进模设计比较合理。 其力学性能如下：τ=310～380Mpa,σb=440～470 Mpa, σs=240Mpa。（《冷冲压工艺与模具设计》P322），零件图上未注公差等级，属自由尺寸，按IT12级确定工件尺寸的公差.该制件形状简单，尺寸较小，厚度一般，属于普通冲压件，
