KF1442-金属夹冲压级进模设计 下载积分：240　资料编号： KF1442

作品包括:

Word版设计说明书1份

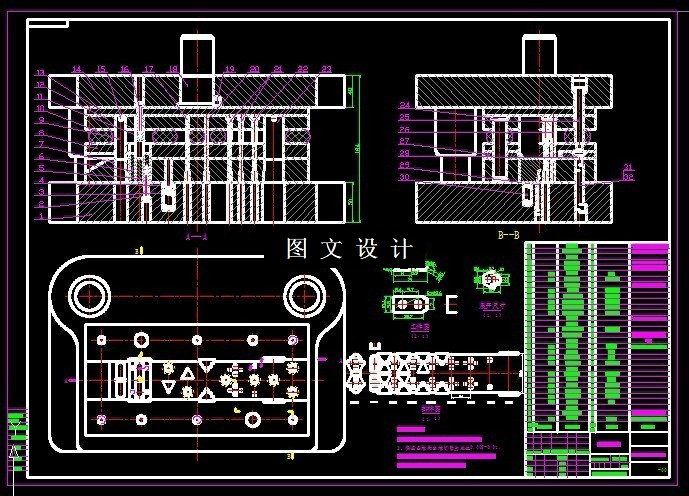

CAD版本图纸，共11张

摘要

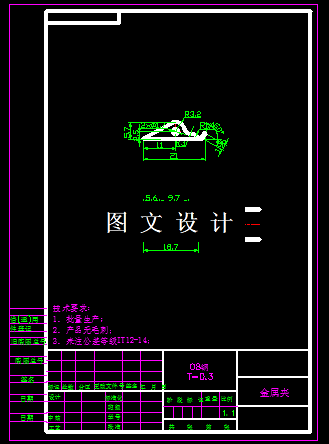

该产品落料，冲孔，弯曲等工序结合，结构较为简单，整个形状由直线与圆弧组成。由零件图可知，该件的经济精度为IT14，符合冲裁精度要求，精度要求能够在冲裁加工中得到保证，一次冲压成形。其尺寸要求、生产批量等情况，也均符合冲裁的工艺要求。 材料为08F。该工件的弯曲内圆角半径为0.5mm，大于最小弯曲半径rmin=0.4t=0.4×0.3=0.12mm,故该工件形状、尺寸、精度均满足弯曲工艺的要求，可以采用弯曲工序加工。
