KF1455-固定支架级进模设计 下载积分：200　资料编号： KF1455

作品包括:

Word版设计说明书1份

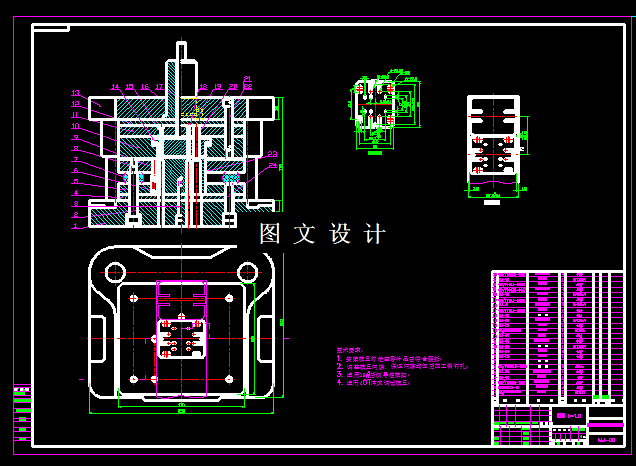

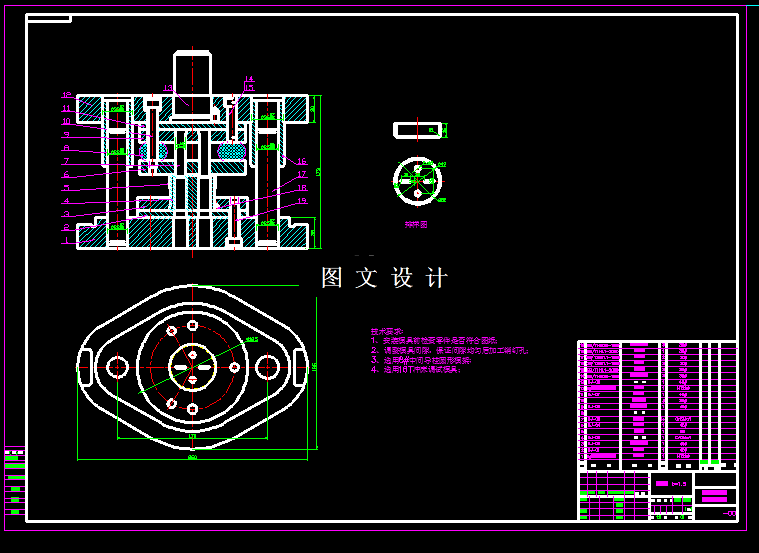

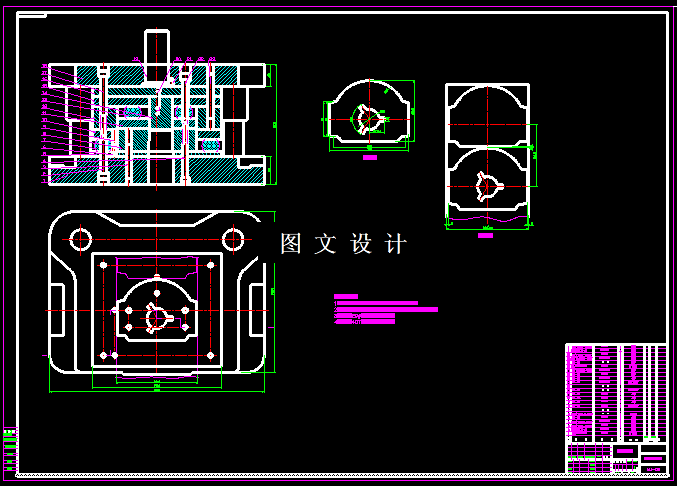

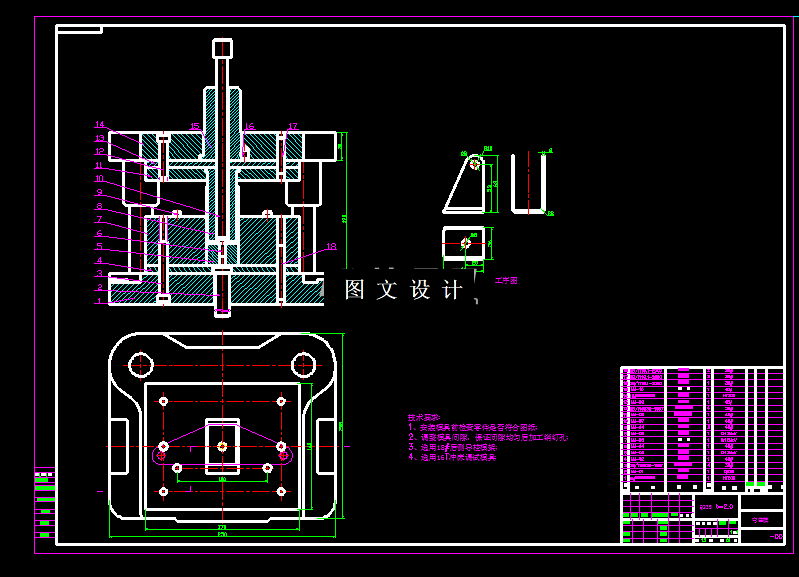

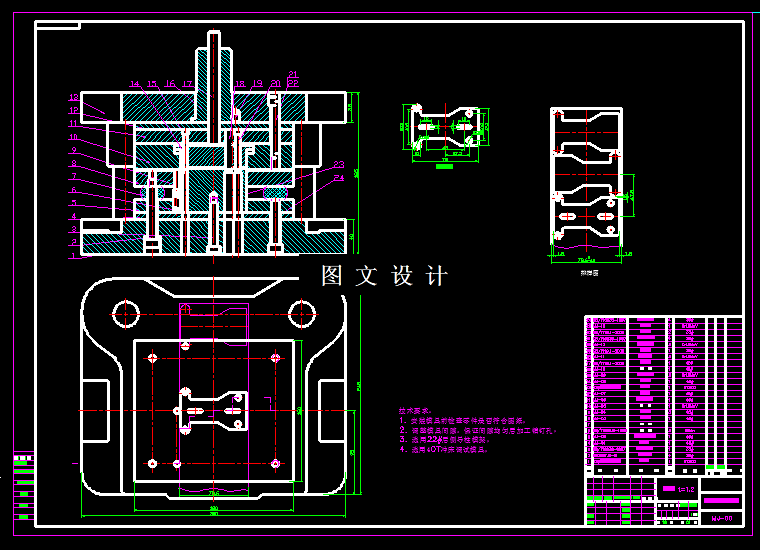

CAD版本图纸，共21张

摘要

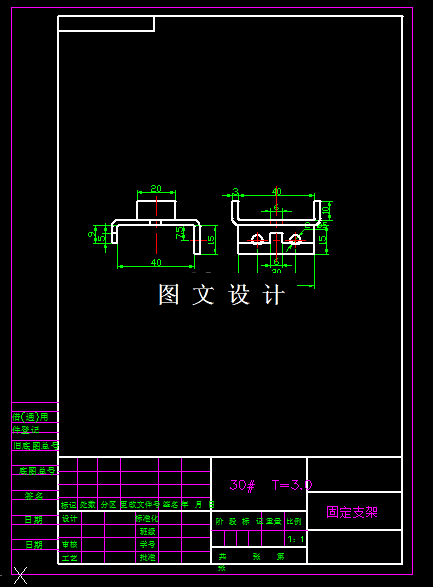

此制件由两个U形弯曲构成，且弯曲方向相反，在侧壁有两个5毫米的固定孔，在另一侧有个宽度6毫米，深度5毫米的缺口，主要是为了锁紧定位，且弯曲高度在两侧不一致，另一个弯曲方向相反U形弯曲两侧高度一致，但要求弯曲后是直角，中间要求冲一个6毫米的定位孔，各弯曲处均要求为直角，弯曲后内角为清角，原工艺采用单模成型，数量多，中间工序定位困难，各个成型部位又容易互相干扰而影响冲件精度，同时模具占用设备多，生产效率低下。因此，本次设计要求改进工艺方案，在满足和保证制件质量的前提下，提高生产效率。
