KF1462-插脚级进模设计 下载积分：200　资料编号： KF1462

作品包括:

Word版设计说明书1份

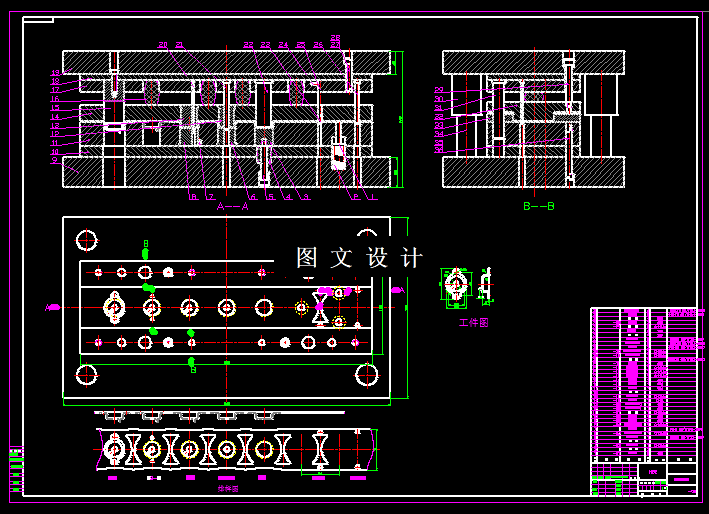

CAD版本图纸，共24张

摘要

此制件的内外形结构相对复杂，精度要求为IT12-14，生产批量要求100万次以上，翻孔高度要求一致，断面无毛刺，表面无划痕，是一个包括落料、冲孔，拉深、刺孔等多种工序的较复杂零件。由于零件材料较薄，零件前后和左右两端不对称，整理尺寸不太大，产量很大，要求模具的结构设计应更加合理、可靠、经济、冲压生产应具备更高的生产效率和适应能力。 若采用单工序模具对该产品进行冲压生产，需要落料，拉深，冲孔，刺孔，切边等工序，工序次数多，每次定位误差积累，零件质量不能保证，而且生产效率很低，无法满足年产量，所以宜采用级进模的方式，能有效的提高产品的合格率，提高冲压生产效率，满足生产要求。711619
