KF1466-卡转片冲孔落料级进模设计 下载积分：160　资料编号： KF1466

作品包括:

Word版设计说明书1份

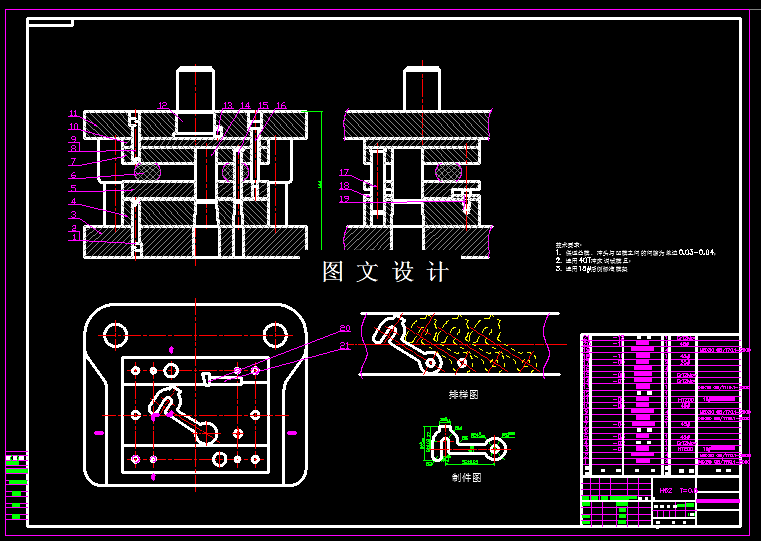

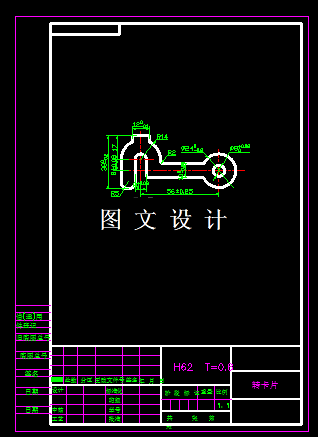

CAD版本图纸，共15张

摘要

该零件具有良好的塑性和较高的弹性，冲裁性较好，适合冲裁加工。零件图上标有公差，该制件结构不对称，形状不复杂，没有违反冲裁的工艺性原则。零件能满足工艺要求，可以进行下一步的设计。冲裁件 的精度和粗糙度已经给出，不必进行补标，根据冲裁件的公差等级在IT10级左右的原则，因此可以用普通冲裁就可以达到要求。由于板料厚度一般，且在各个转角出均有圆角过渡，比较适合冲裁。有一定的生产批量，应重视模具材料的选择和模具结构的确定，保证模具的寿命。制件较小，从安全考虑，要采取适当的取件方式，模具结构上设计好推件和取件方式。
