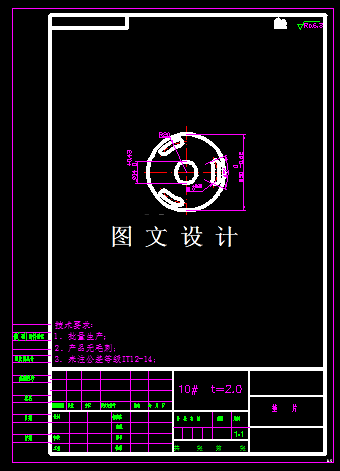

KF1467-垫片级进模设计 下载积分：160　资料编号： KF1467

作品包括:

Word版设计说明书1份

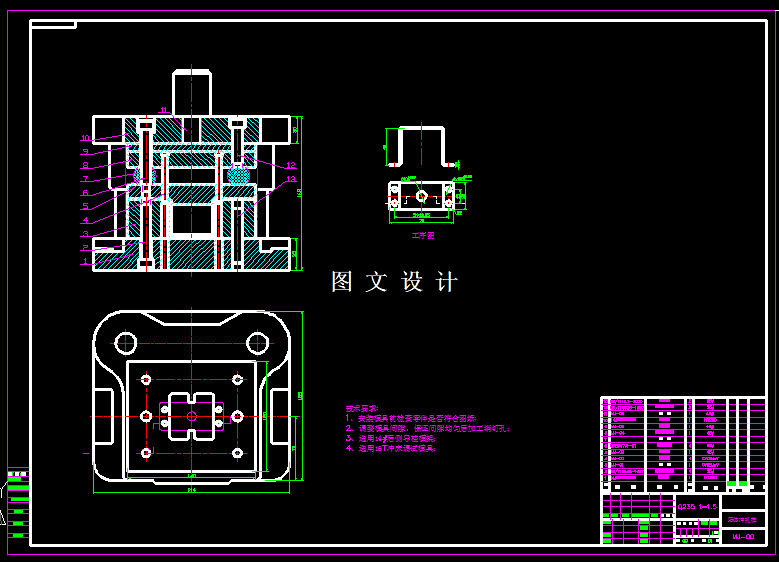

CAD版本图纸，共18张

摘要

级进模是指在条料的送料方向上，具有两个以上的工位，并在压力机的一次行程中，在不同的工位上同时完成两道或两道以上的冲压工序的冲模。级进模的定距方式有两种：挡料销定距和侧刃定距。 本模具采用侧刃定距。侧刃代替了挡料销控制条料送进距离（步距），侧刃是特殊功用的凸模，其作用是在压力机每次冲压行程中，沿条料边缘切下一块长度等于送料近距的料边。在条料送进过程中，切下的缺口向前送进被侧刃挡块挡住，送进的距离即等于步距。 711607
