KF1477-穿线板级进冲压模设计 下载积分：160　资料编号： KF1477

作品包括:

Word版设计说明书1份

CAD版本图纸，共14张

摘要

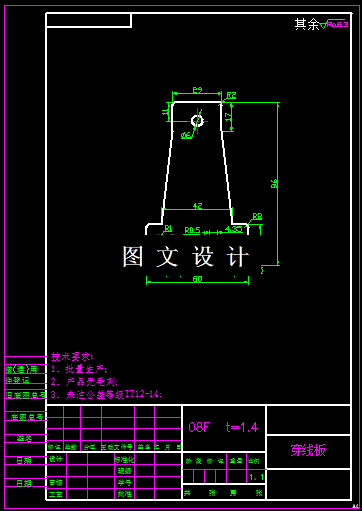

(1) 零件的尺寸精度 分析该零件的尺寸精度，其中要求最高的是两废料孔中心距的尺寸4.64mm，零件图上所有尺寸均未标注公差，属自由尺寸，精度等级取IT14。 (2) 材料 08AL钢板属于优质碳素结构钢，屈服极限时200MPa，具有很好的可冲裁性。 (3) 工件结构形状 冲裁件内，外形均无尖锐清角，对模具寿命不影响，孔与边缘间的距离大于1.5t，工件的直径d>t满足冲孔模可冲压的最小孔径。
