KF1479-双槽零件冲压模具设计 下载积分：240　资料编号： KF1479

3套模具设计作品包括:

Word版设计说明书1份

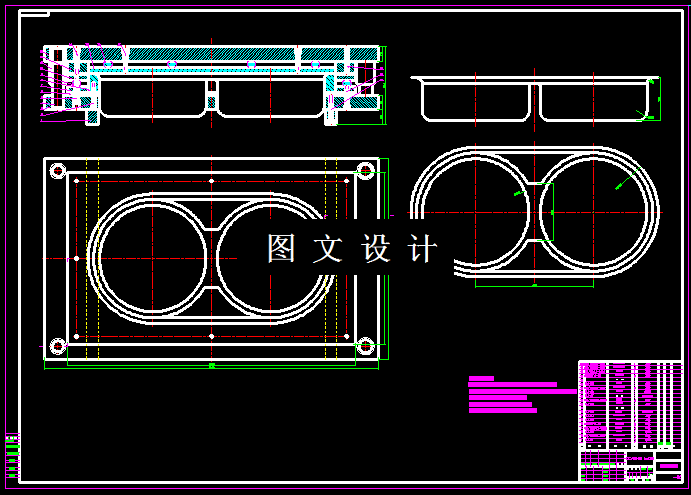

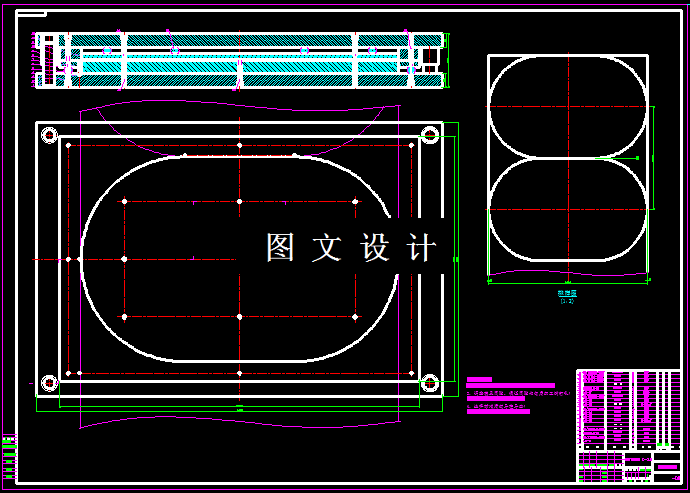

CAD版本图纸，共26张

摘要

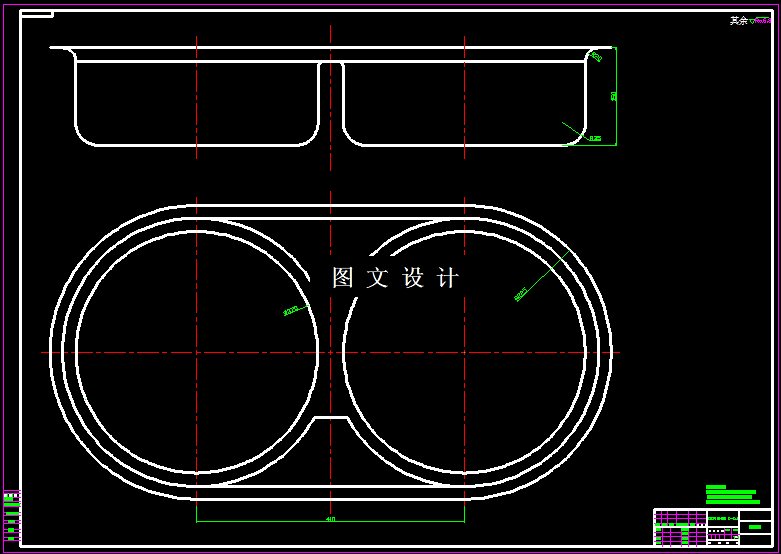

此零件有两个临近的圆筒形，需要一次整体成型。双槽零件的单个槽形一半都是可以一次拉伸成型的，此课题，槽的相对深度h/d=150/370=0.4＜0.6，是可以一次拉伸成型的，但是对双槽零件来说，两个槽形同时拉伸成型，沿周边材料流动阻力是不均匀的，零件尺寸410mm以外的两端部分，和筒形拉伸时的应力状态基本相同，但两槽形间的三角区域，沿零件纵向材料无法得到补充，给槽形成型带来困难，而沿零件横向部分，材料流入拉伸凹模时，由于零件尺寸结构因素而受阻。因此，在三角区域的材料流向和变形状态较复杂，极易发生材料的拥堵而起皱，因此在邻近三角区域需要单独设置加强筋，也叫阻力筋，减慢三角区材料流动的速度。所以材料拉深模，一次拉伸成型，调整好压边力，是完全可以实现的。
