KF1480-支架冲压复合模设计【含Proe三维图】 下载积分：300　资料编号： KF1480

作品包括:

Word版设计说明书1份

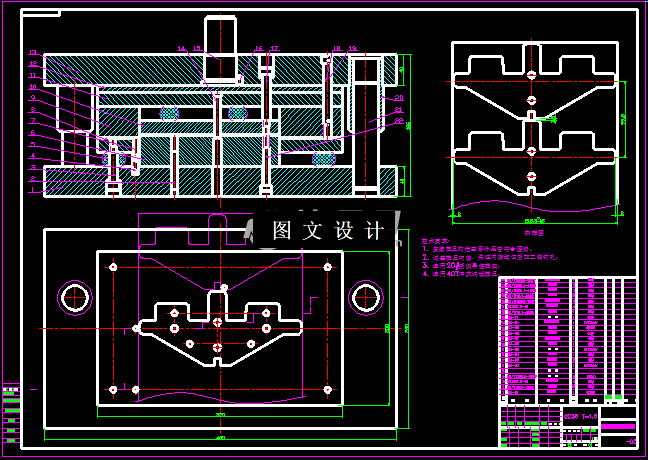

CAD版本图纸，共16张

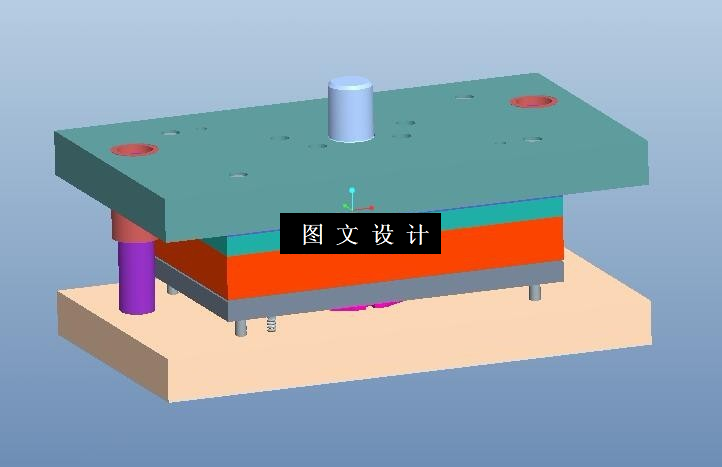

Proe三维图一套

摘要

由于是中批量生产，单工序模具成本低，工序多，周转也困难，而且此形状又不适合于级进模，过测量和计算，孔边到外形的最小距离是10.9mm，而材料厚度为1.5，所以此边到边的距离应超过1.5t=2.25才能一起冲，所以符合复合模设计原理，经过以上分析，最终确定只能选择三副模具，虽然工序多，周转困难，但符合设计要求和原理。 产品材料为Q235钢，属于普通碳素钢，厚度也属于一般的冷轧碳素钢薄板及钢带，抗剪强度310-380MPa,抗拉强度380-470MPa。709034
