KF1489-支架冲压复合模具设计 下载积分：240　资料编号： KF1489

3套模具设计作品包括:

Word版设计说明书1份

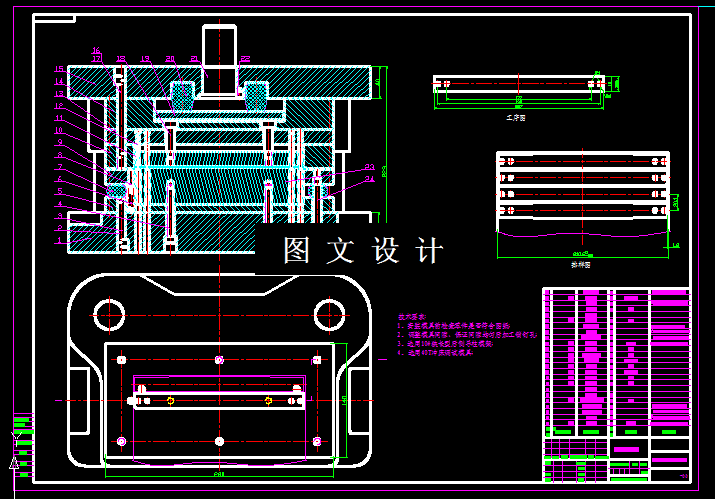

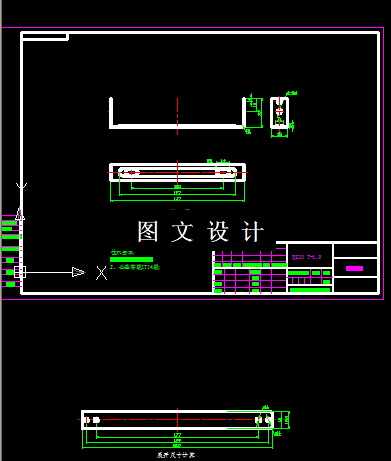

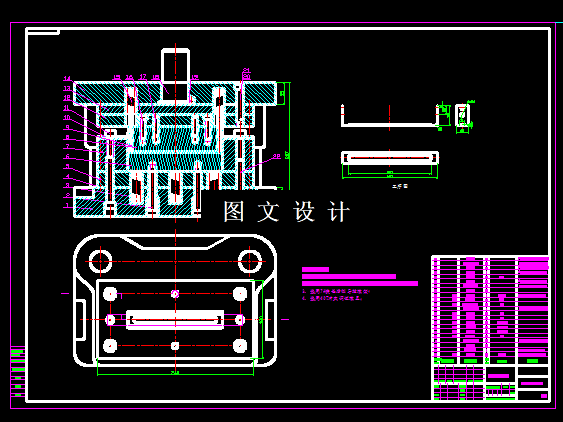

CAD版本图纸，共10张

摘要

本次设计有落料，弯曲，胀形，冲孔等几种工序，尤其是胀形工序，胀形后产品宽度18会有所变化，这个尺寸如何保证，弯曲后的宽度尺寸，如何保证，这和工序的数量和具体结构有关。此类产品简单的方法就是弯曲，最后成产品形状，在设计模具时需要考虑产品的回弹，在设计模具时如何避免回弹，胀形变形和弯曲回弹将是本次设计的重点和难点。胀形在产品的底面，所以再弯曲校正时可以将胀形一起压出来，胀形面的孔在胀形后必然会有所变形，所以建议两个腰形孔，需要在胀形之后冲，如此，3副模具。
