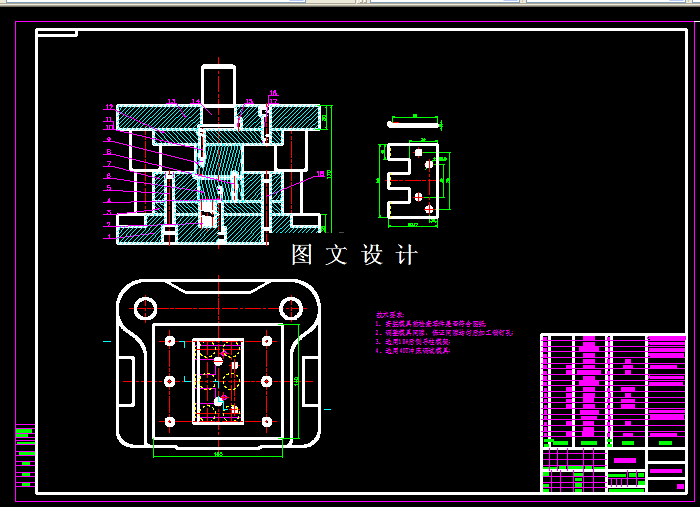

KF1493-合页冲压模具设计 下载积分：240　资料编号： KF1493

3套模具设计作品包括:

Word版设计说明书1份

CAD版本图纸，共35张

摘要

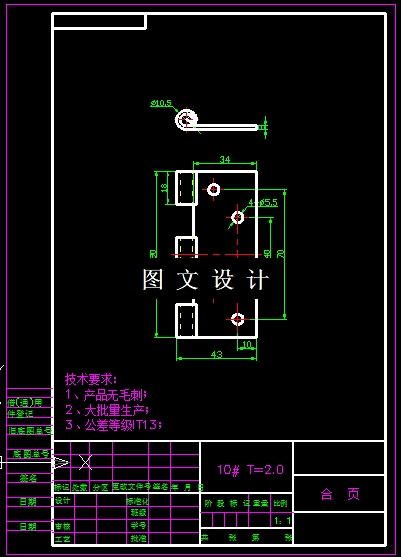

活页厚度为2.0mm，因为成型活页需要经过落料、冲孔、预弯，卷圆，才能最后实现产品型，由于产品形状简单，弯曲高度也小，所以不需要单独计算弯曲系数及尺寸分析，展开尺寸需要根据实际弯曲模具的间隙和模具结构来调试，计算结果仅仅作为参考。 此形状类似铰链，其弯曲成型一般分两道工序进行，先将平直的毛坯端部预弯成圆弧，然后再继续卷圆。在预弯工序中，由于弯曲端部的圆弧（75-80度）一般不易成型，故将凹模的圆弧中心向内偏移一定距离，使端部材料成型，具体偏移量需要根据实际模具调试，本次设计暂不考虑此偏移量。
