KF1502-翻边垫圈冲压模具设计 下载积分：200　资料编号： KF1502

2套模具作品包括:

Word版设计说明书1份，共37页，约15000字

CAD版本图纸，共28张

摘要

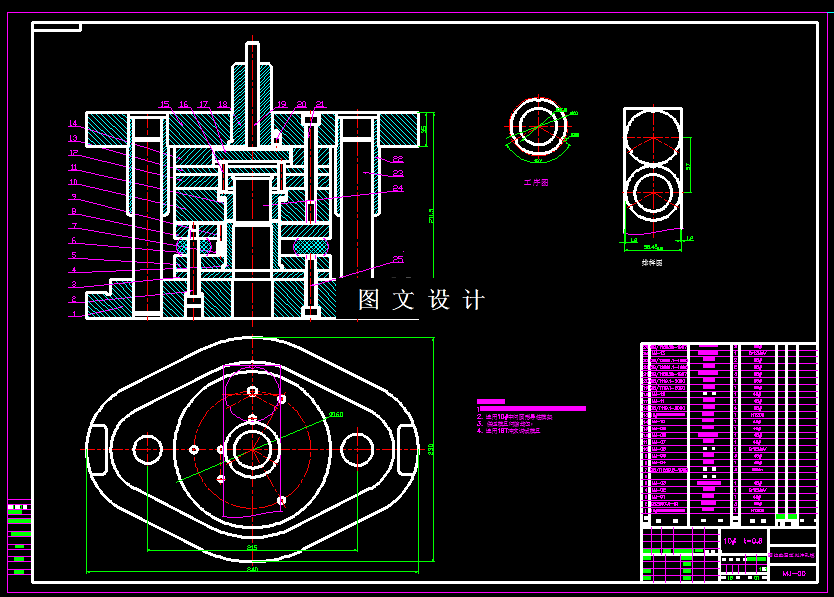

本次我们设计的是翻孔垫圈冲压件的模具设计，主要是阐述了零件的冲压复合模的整体结构设计跟模具在加工中的步骤，对于本次的零件主要是通过使用了落料冲孔和翻孔工序，并且通过对工作中的冲裁力、顶件力、卸料力这些部分的相应计算，并且最后把模具的类类型给确定好。本次设计中的模具使用的是后侧导柱模架，导柱和导套采用相同的型号。落料凹模采用整体结构，废料从凸凹模的开槽中卸出。整体的模具机构在工作中有着比较好的性能，并且工作比较稳定，这样能够非常好的提高了生产的零件的整体质量跟加工的速度，对于企业来说降低成本。
