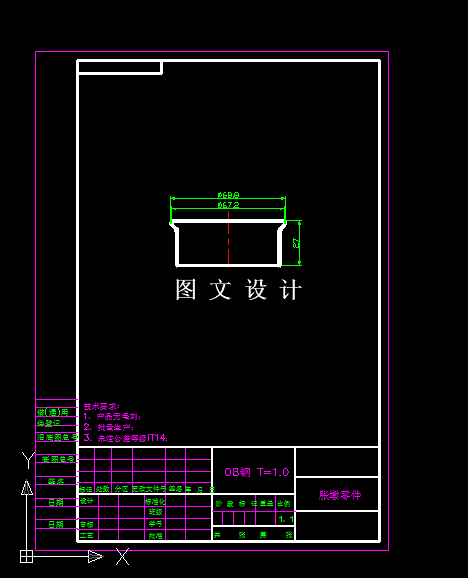

KF1514-胀墩零件冲压模具设计 下载积分：160　资料编号： KF1514

2套模具设计作品包括:

Word版设计说明书1份

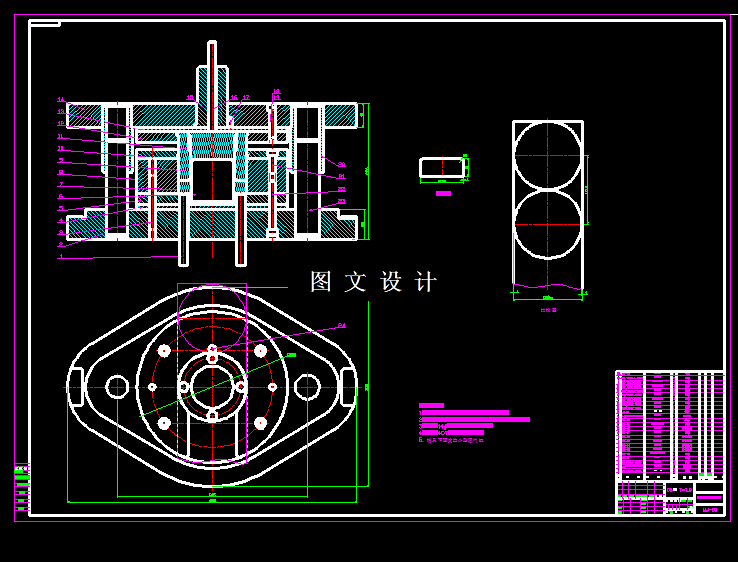

CAD版本图纸，共19张

摘要

根据工件相对高度h/d=27/61=0.4426，查表的修边余量为1.5，所以切边之前的拉深高度为27+1.5=28.5，展开尺寸计算产品拉深高度按28.5计算。 此拉深零件产品底部比口部大，所以只能通过反墩工艺实现，所以在镦压之前，拉深零件的高度必须要超过产品所需要的高度，才能有材料，有空间让他镦压，所以根据工艺分析及侧面长度尺寸的计算，镦压之前的拉深高度尺寸为39.1，拉深，镦压之后，通过机加工，达到切边工序，保证零件高度27。
