KF1527-烧烤外侧雾板冲压模具设计 下载积分：160　资料编号： KF1527

2套模具设计作品包括:

Word版设计说明书1份

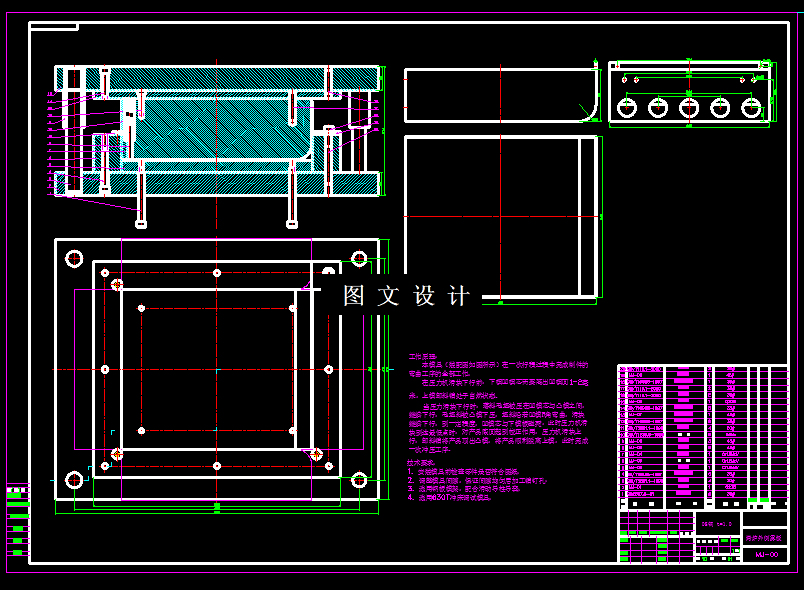

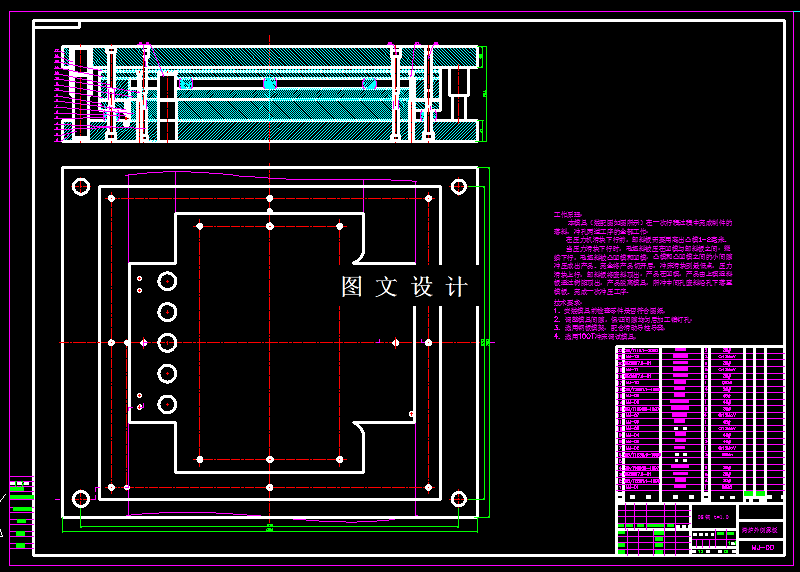

CAD版本图纸，共19张

摘要

本零件是大批量生产件，用冲压加工方法由于生产效率高和材料利用率高，可以取得较好的经济效益。由零件图可知，该零件为一般的弯曲结构件，四周弯曲，形状比较简单，无凹陷或其他形状突变，尺寸比较大，冲压时受力较均匀。其尺寸精度、各处的圆角半径均符合弯曲工艺要求。因此要注意保证平面度和折弯角度垂直。弯曲件厚度为1.0mm，因为成型弯曲件需要经过落料、冲孔、弯曲，才能最后实现产品型，由于产品形状简单，弯曲高度两边不一致，高度值不大，所以不需要单独计算弯曲系数及尺寸分析，展开尺寸需要根据实际弯曲模具的间隙和模具结构来调试，计算结果仅仅作为参考。
