N6291-2MW山区风电齿轮箱设计 下载积分：50　资料编号： N6291

作品包括:

Word设计说明书1份

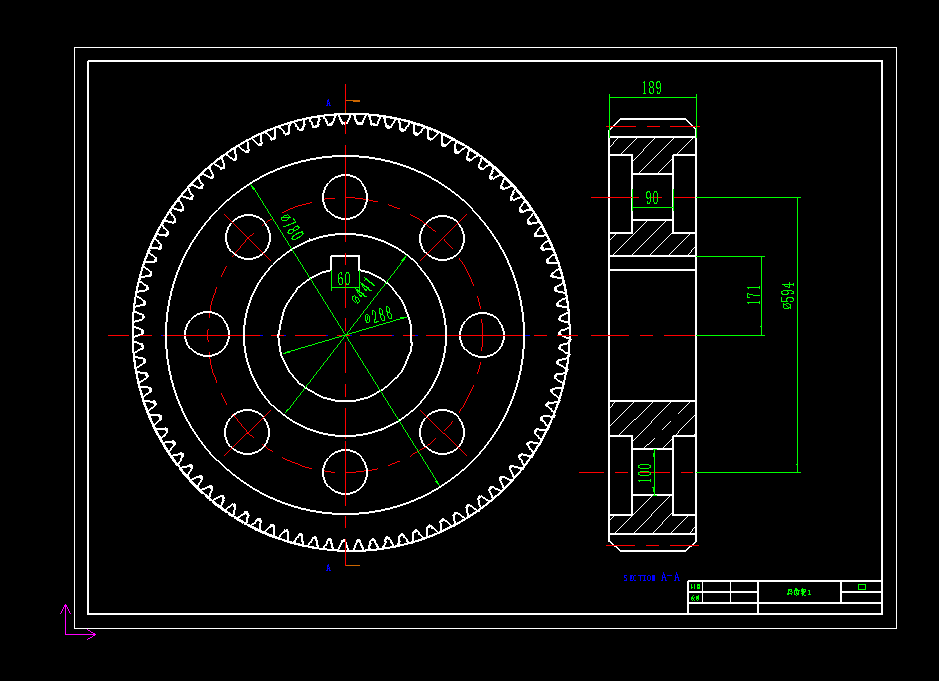

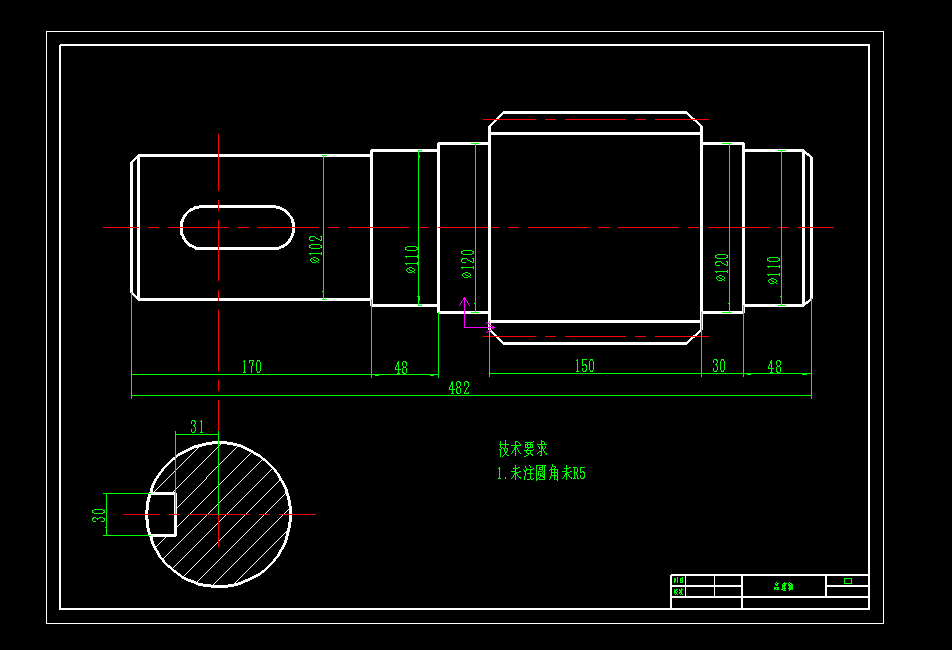

CAD版本图纸，共5张

摘要

随着社会的不断发展，人们对能源资源的需求不断增长促成风电产业的飞速繁荣，作为风电机组的核心部件，风电齿轮箱的研发倍受国内外风电相关行业和研究机构的关注。然而国内风电齿轮箱研究起步晚，生产工艺落后，尤其在兆瓦级风电齿轮箱方面，主要依靠引进国外技术。因此，兆瓦级风电齿轮箱的开发研究势在必行，完全掌握风电齿轮箱设计及制造技术，实现风机国产化目标。尤其是山区里有大量的风力资源，如果能利用起来，可以减少环境破坏，增加西部山区地区资源，减少火力发电对环境造成的破坏。另外风力发电有无污染的特点。 本毕业设计的是2兆瓦风力发电机组的齿轮箱，通过方案的选取，齿轮参数计算，轴的参数计算、轴承的选取以及对其配套的齿轮箱进行自主设计。 1）选取两级行星派生型传动方案，在此基础上进行传动比分配与各级传动参数如模数，齿数，螺旋角，压力角，变位系数等参数的确定；通过计算，确定各级传动的齿轮参数；选择适当的齿轮。 2）对行星齿轮传动、轴承进行受力分析，得出各级齿轮载荷结果。依据标准进行静强度校核，结果符合安全要求。 3）绘制CAD装配图，并确定恰当合理参数。

关键词：风电齿轮箱；结构设计；两级行星
