N6311-转卡片带侧刃冲孔落料级进模具设计【含UG三维图】 下载积分：50　资料编号： N6311

作品包括:

Word设计说明书1份

CAD版本图纸，共14张

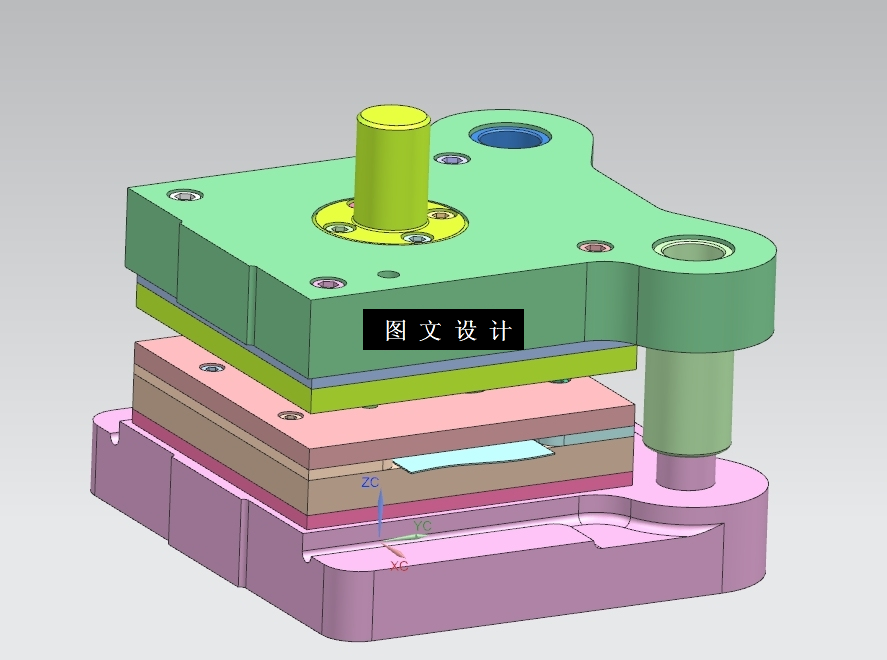

UG三维图一份

摘要

本次设计的是转卡片零件具有良好的塑性和较高的弹性，冲裁性较好，适合冲裁加工。零件图上标有公差，该制件结构不对称，根据冲裁件的公差等级在IT10级左右的原则，为了满足此零件和生产方式，采用的是级进模设计的方式，并且带侧刃修边，工艺为侧刃带冲导正孔，采用横排方式，材料利用率不高但是结构相对简单，加工调整方便。本此设计带三维 而且全套图纸 和相应的说明书，欢迎大家参考学习
