N6317-综合验光仪机架系统设计【含SW三维图】 下载积分：200　资料编号： N6317

作品包括:

Word设计说明书1份

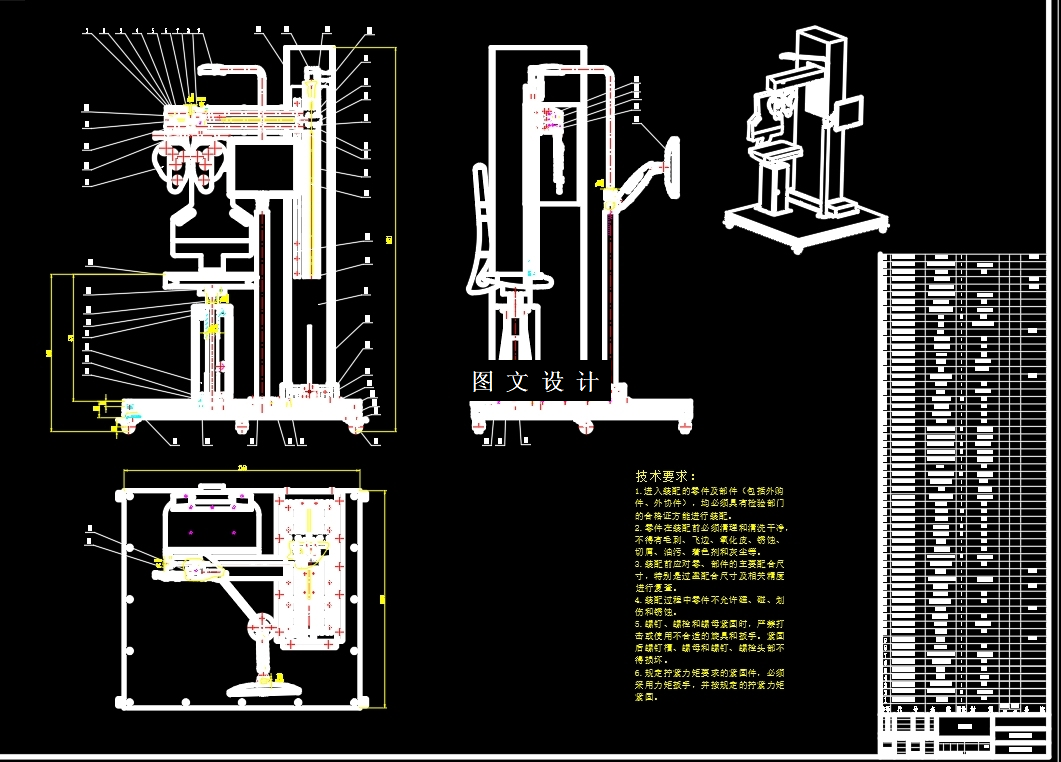

CAD版本图纸，共7张

SW三维图一套

摘要

可移动式验光仪机架系统的外形尺寸：（长*宽*高）1260*1160*2051/（mm*mm*mm）整个系统用四个厚的60X60铝型材作为整个系统的框架结构，然后在上面做28mm钢板，在四周加支撑板提高整个钣金的结构强度。 用的五个轮子是预计可以承重在：360kg左右重量 可以再加支撑柱让固定平台整体可以承重在600Kg吨，让整个平台可以同时容纳6个成人左右的重量 识别信号：通过压力传感器，光电开光信号识别采取数据，可以对坐立，躺着的验光者进行识别，智能自动化调整验光盘的高度。压力传感器可以感应重量在15KG、以上 其中光电感应，通过压力信号传递给光电感应系统后，可以在3秒后实现感觉后，通过设置的系统控制电机运动到相应位置 移动采用丝杆模组 1.伺服电机 2.同轴器 3.电机传动座 4滚珠丝杆5.导轨6.丝杆螺母座 7.滑块 8.模组安装板9.丝杆支承座 整体设计理论全部有讲解，欢迎大家学习讨论，共同进步
