N6570-料袋码垛机器人臂部结构设计【含SW三维图】 下载积分：50　资料编号： N6570

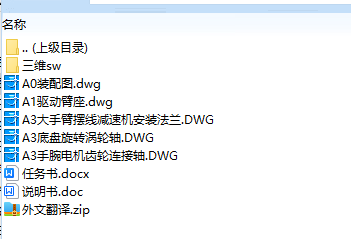

作品包括:

Word设计说明书1份

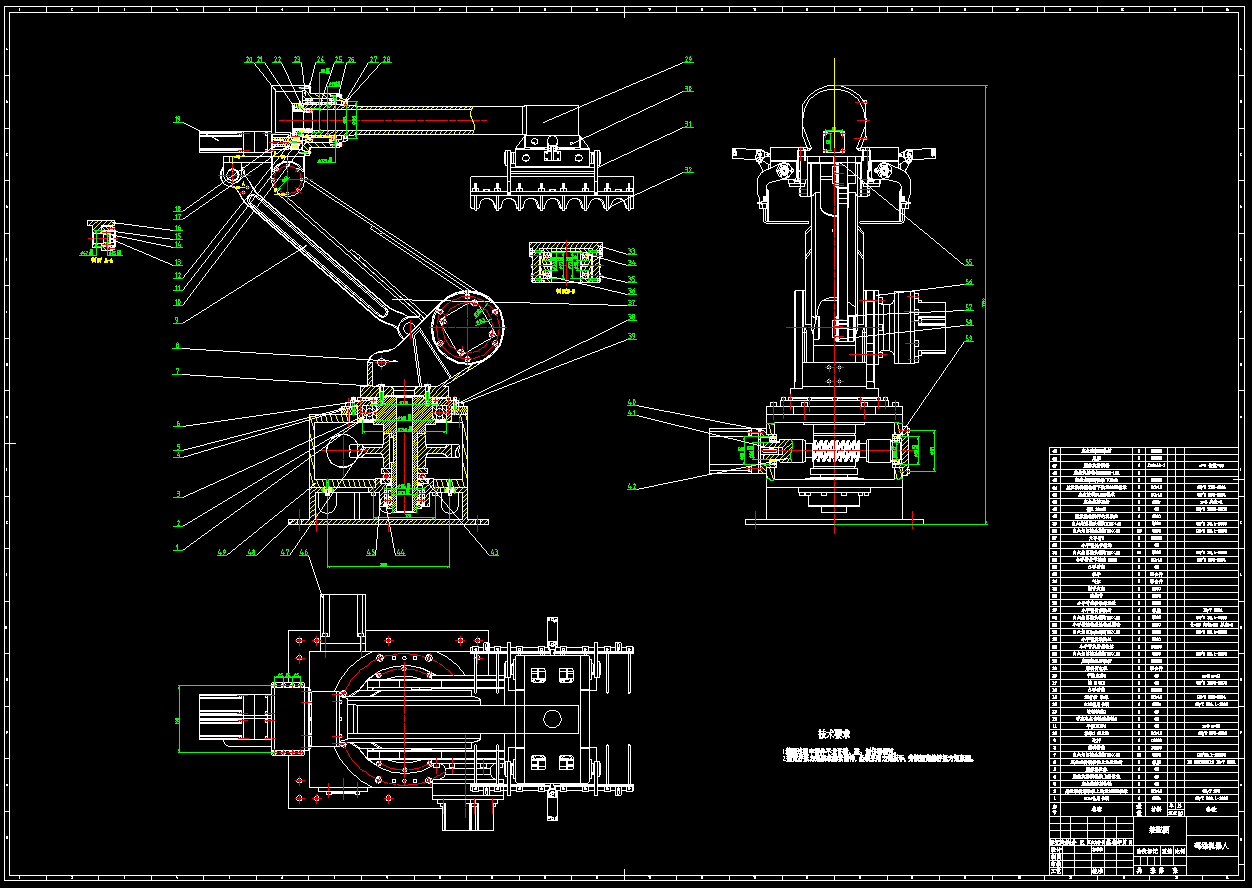

CAD版本图纸，共5张

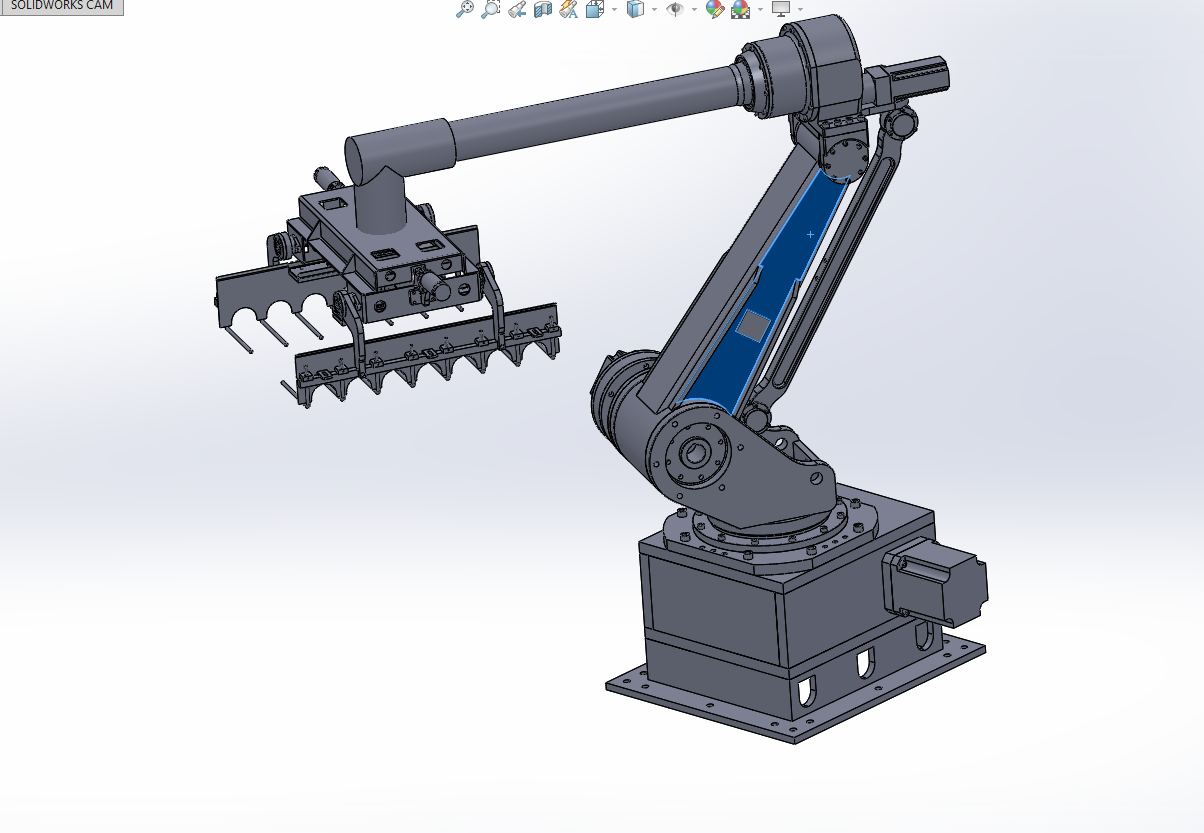

SW三维图一套

摘要

设计一种料袋码垛机械手的机械臂，该机械手通过底座固定在混凝土地面之上，其中底盘能够实现360度旋转，旋转机构主要是通过蜗轮蜗杆减速器实现减速并旋转，该机构能够实现自锁，当电机停止转动后能够实现位置的锁定，无需电机抱闸制动。旋转作业通过电机驱动一个拉杆实现，拉杆的强度相对较高通过铸铁加工成本较低，经济性较好。通过减速电机驱动齿轮，小齿轮与大齿轮啮合实现旋转。末端的抓取机构主要是通过气缸的伸缩实现抓取，采用气缸能够实现抓手的快速位移，保证高效的工作效率。进而设计出一种工作效率高、作业范围大、工作性能稳定的料袋码垛机器人臂部结构。
