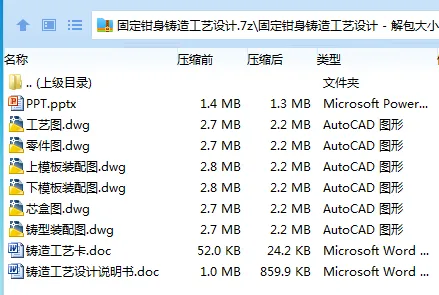

作品包括

Word版设计说明书1份，共34页，约12000字

PPT答辩一份

铸造工艺卡1张

CAD版本图纸，共6张

目  录

1 前  言 3

1.1 选题背景 3

1.2 灰铸铁的简介以及发展历史 3

1.3 砂型铸造工艺的应用及特点 4

1.4 铸造数值模拟的应用与发展 5

1.5 本课题的研究内容及意义 5

1.5.1 研究的主要内容 5

1.5.2 研究的意义 6

2 机用固定钳身工艺分析 7

2.1 零件图与技术要求 7

2.2 固定钳身结构分析 8

2.3 固定钳身的工艺分析 8

3 铸造工艺方案设计 10

3.1 造型及砂芯制造方法选择 10

3.2 铸型类型的选择 10

3.3 浇注位置的选择 10

3.4 分型面的确定 12

3.5 砂箱中铸件数量和吃砂量的确定 13

3.6 铸造工艺参数的确定 14

3.6.1 铸件机械加工余量公差 14

3.6.2 机械加工余量的选择 14

3.6.3 铸件收缩率 15

3.6.4 起模斜度 15

3.6.5 最小孔铸出及槽 16

3.7 砂芯的设计 17

4 浇注系统的设计 20

4.1 浇注系统类型的选择 20

4.2 浇注时间的的计算 20

4.3 浇注系统尺寸的确定 21

4.4 直浇道窝的设计 23

4.5 浇口杯的设计 24

4.6 冒口的设计 25

5 铸造工艺装备的设计 26

5.1 模板的设计 26

5.1.1 模样材料的选择 26

5.1.2 模样结构 26

5.2 砂箱的设计 27

5.2.1 模底板的壁厚和加强肋设计与确定 27

5.2.2 砂箱 28

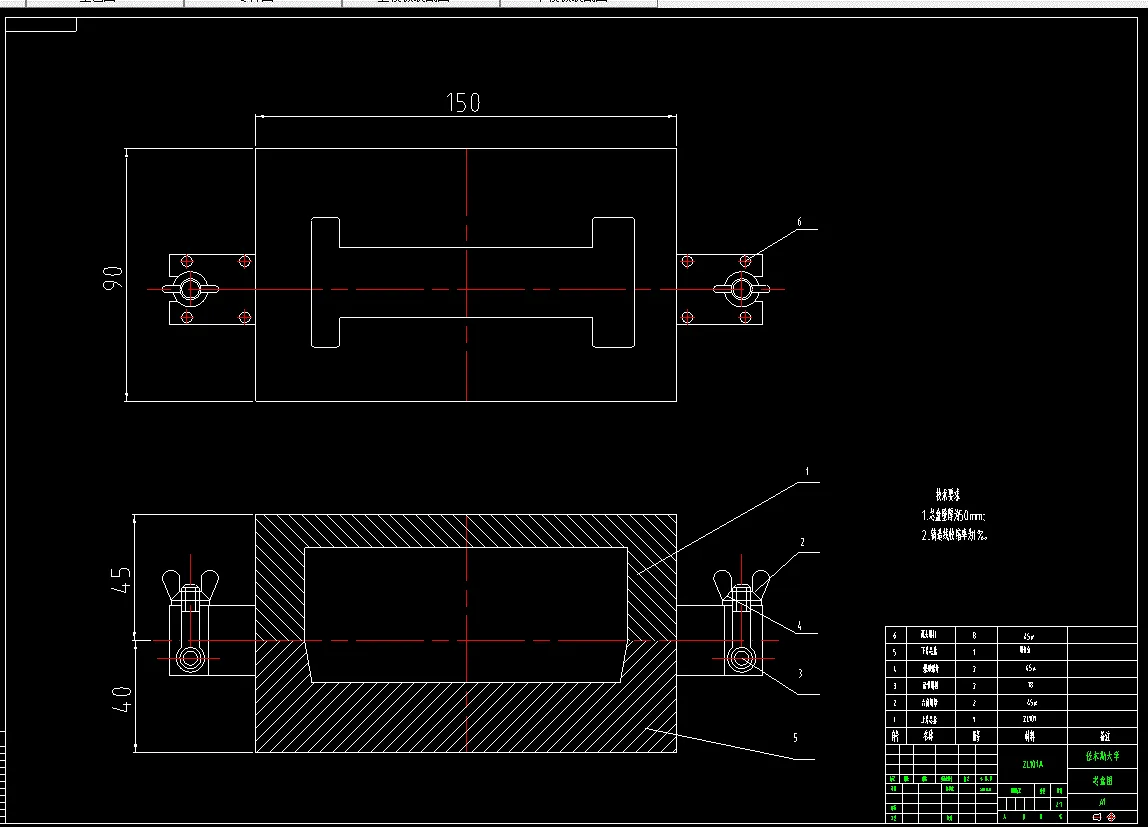

5.3 芯盒的设计 29

结论 31

参考文献 32
