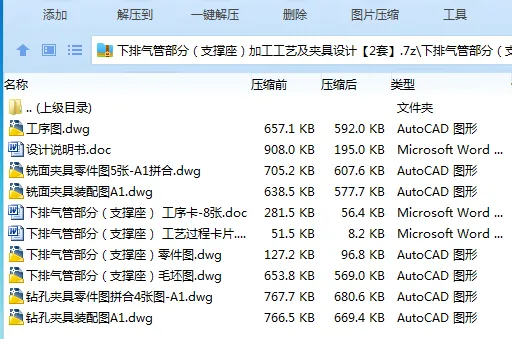

作品包括:

Word版说明书1份，共30页，约6800字

工序卡8张

工艺过程卡1张

CAD版本图纸，共13张

摘  要

此次设计的是下排气管部分（支撑座）的零件基础的加工工艺路线的设计，并且遵循过程夹具的要求。

下排气管部分（支撑座）结构还是很复杂，需要更长的加工路线，繁多的加工工时时间，由于精度要求蛮高，所以相应的加工成本也高。根据要求，通常情况下，确保平面的加工精度相比起孔更能容易一些。正是根据这个原因，编制工艺的时候采用先加工面稍后再加工孔即通常所谓的“先面后孔”的原理。

关键词：下排气管部分（支撑座）；工序；加工工艺；专用夹具

目录

摘  要 I

Abstract II

第1章 绪论 1

1.1机械加工工艺流程 1

1.2机床夹具的功能 1

1.3论文构成及研究内容 1

第2章 工艺规程设计 3

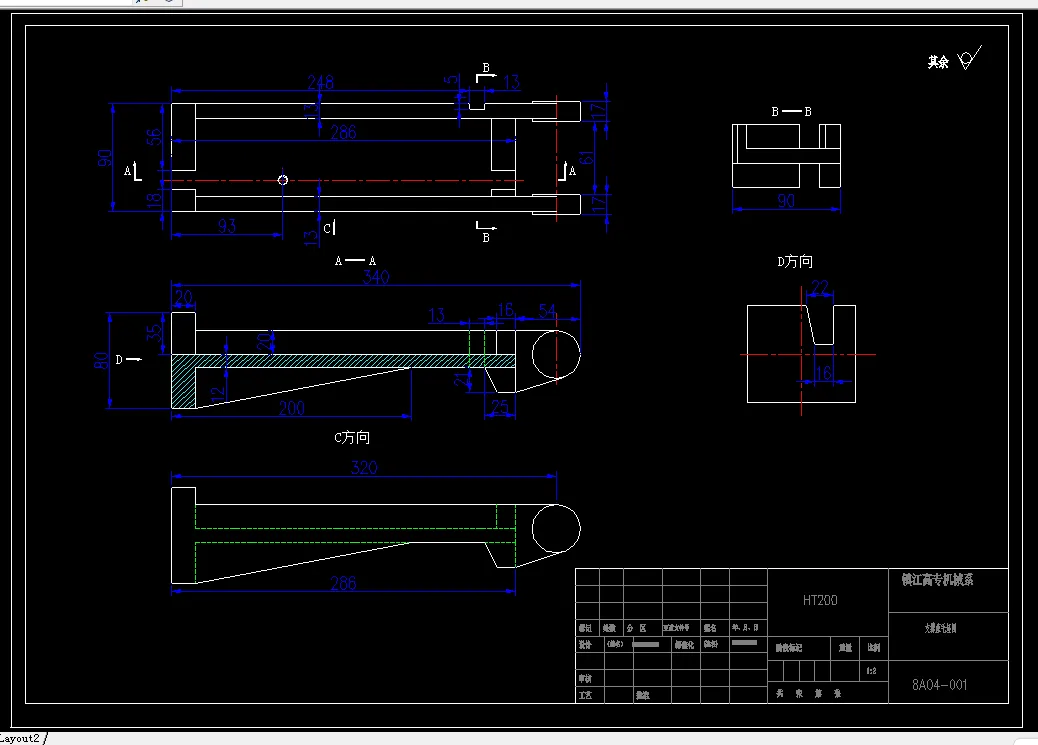

2.1 零件的分析 3

2.1.1 零件的作用 3

2.1.2 零件的工艺分析 3

2.2加工的主要问题以及应对措施 4

2.3 下排气管部分（支撑座）零件加工定位基准的选择 4

2.3.1 粗基准的选择 4

2.3.2 精基准的选择 5

2.4 下排气管部分（支撑座）零件加工主要工序安排 5

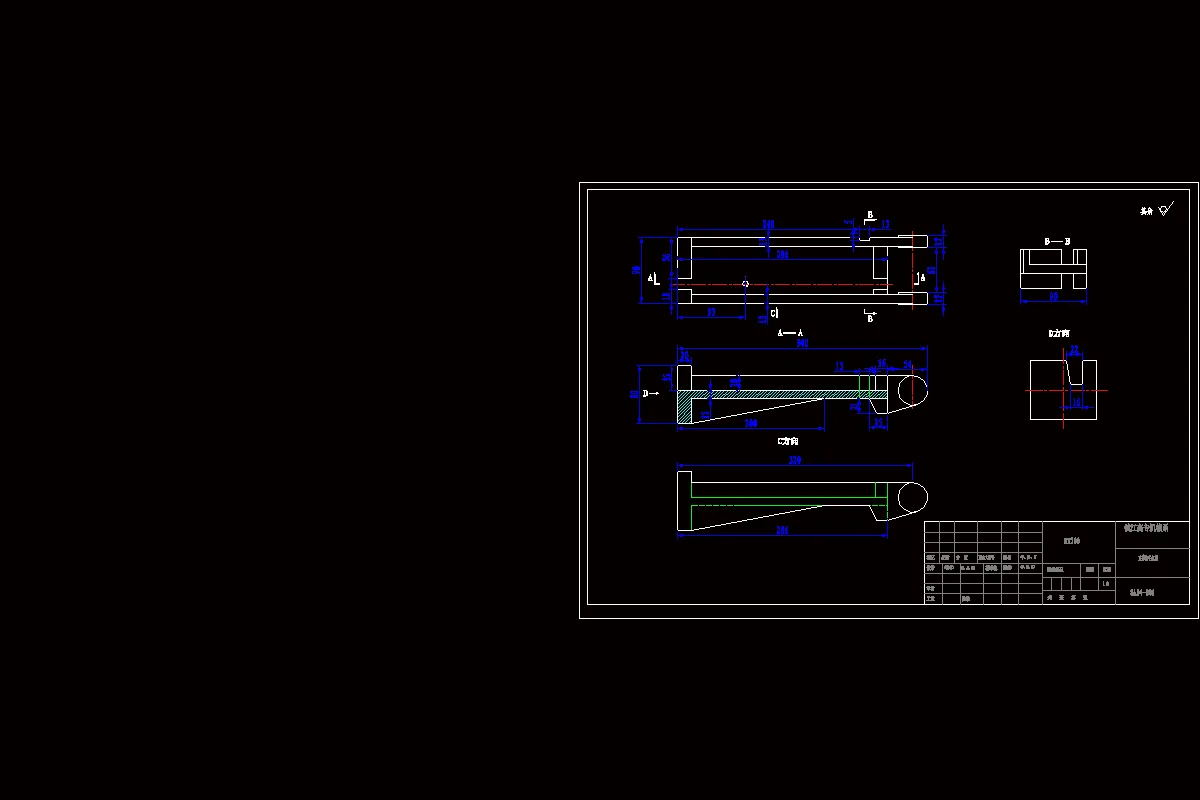

2.5 机械加工预留、工序尺寸及毛坯尺寸的确定 6

2.6 确定切削用量及基本工时 6

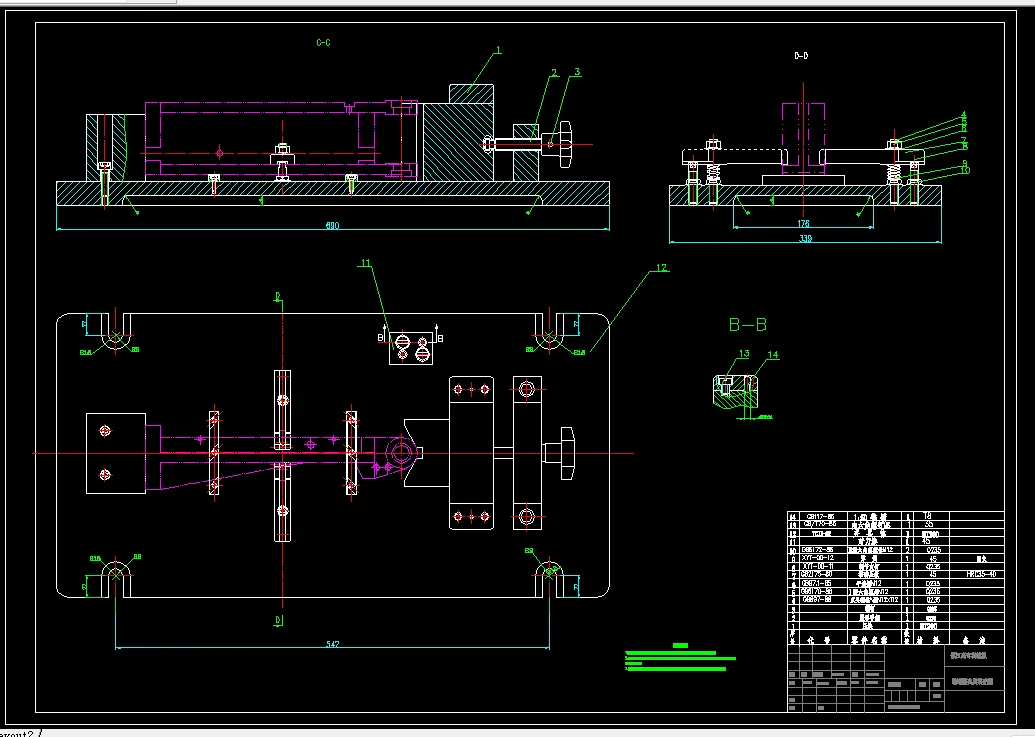

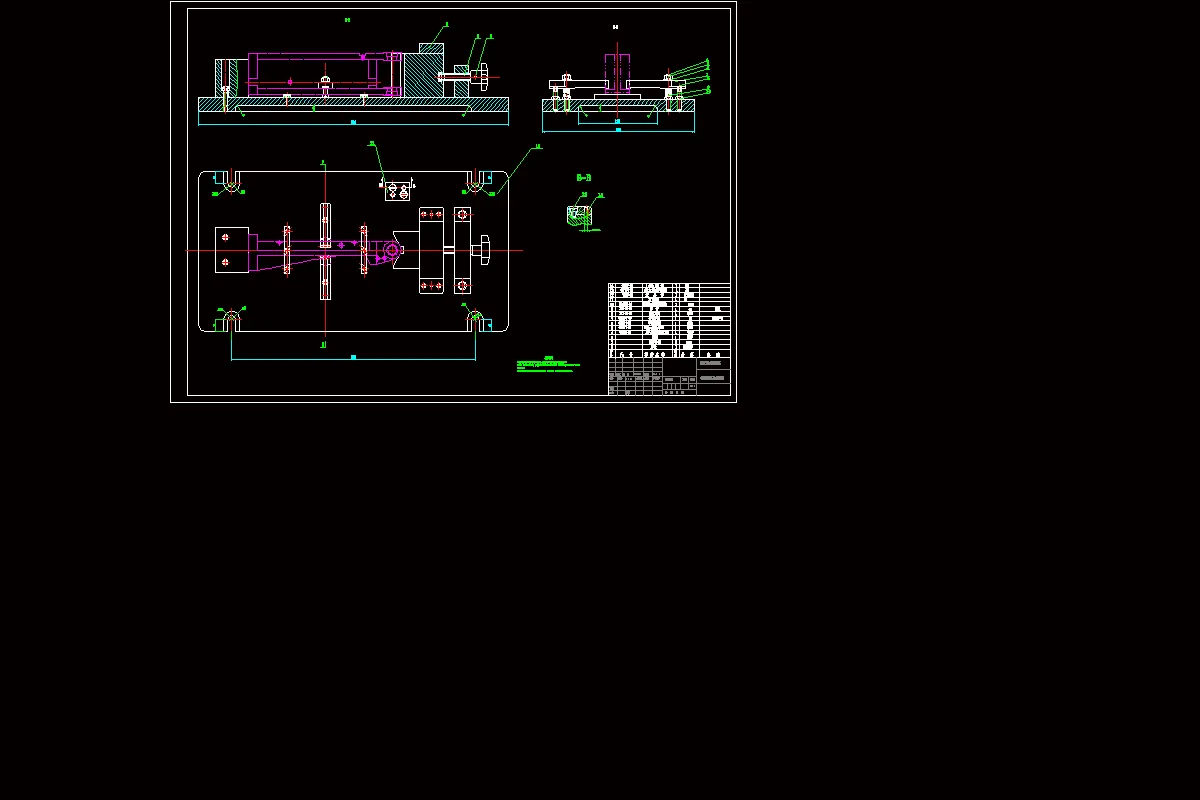

第3章 铣上平面夹具 15

3.1 研究原始质料 15

3.2 定位、夹紧方案的选择 15

3.3 切削力及夹紧力的计算 15

3.4 误差分析与计算 16

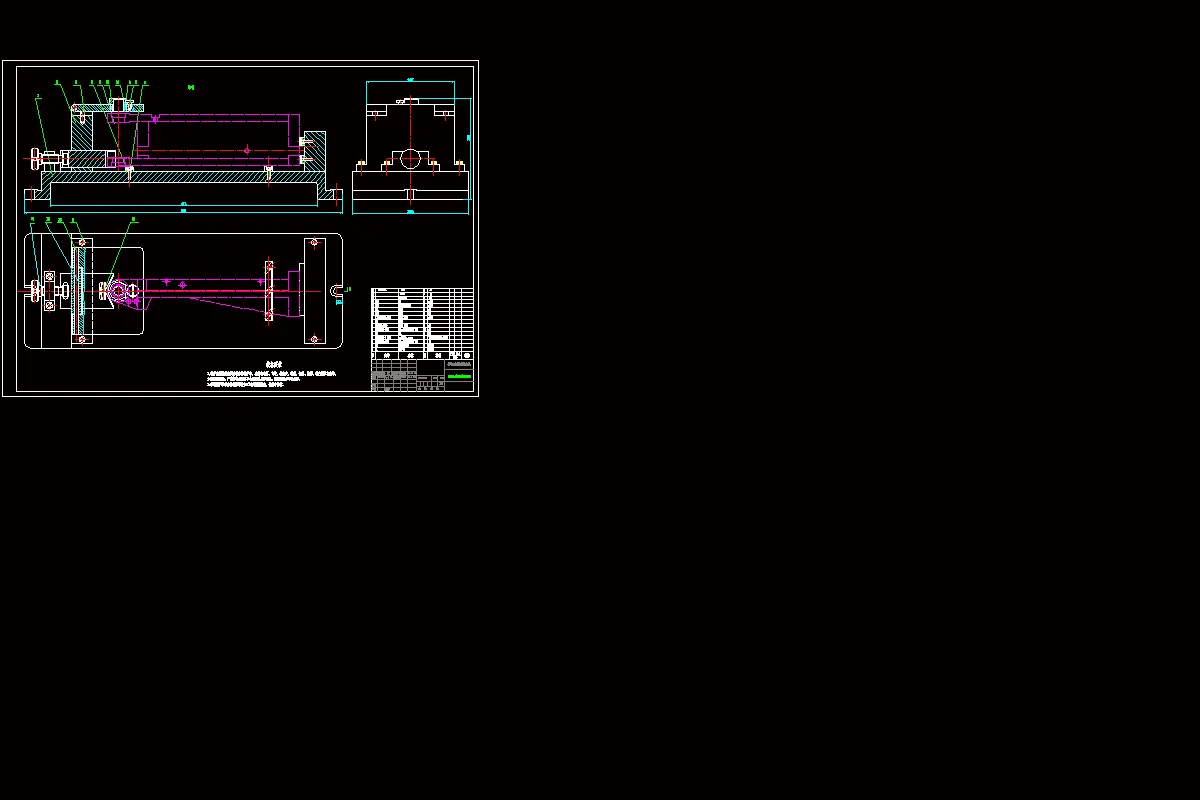

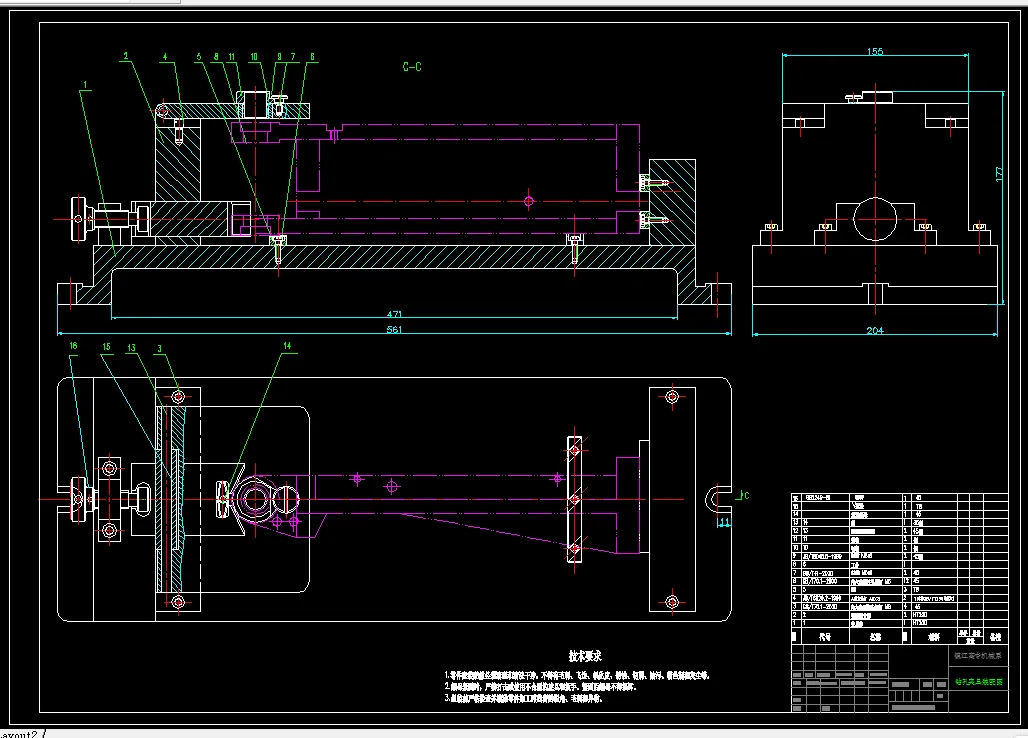

第4章 钻Φ20孔专用夹具设计 18

4.1问题的指出 18

4.2定位基准的选择 18

4.3夹具方案的设计 18

4.4.切削力和夹紧力计算 18

4.5夹紧力的计算 19

4.6定位误差分析 20

4.7零、部件的设计与选用 21

结  论 22

参考文献 23

致  谢 24
