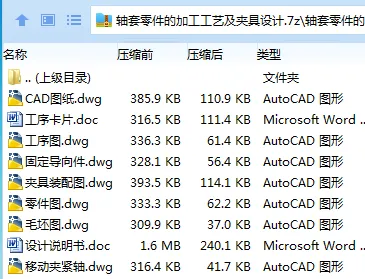

作品包括:

Word版设计说明书1份，共35页，约11000字

工序卡一套

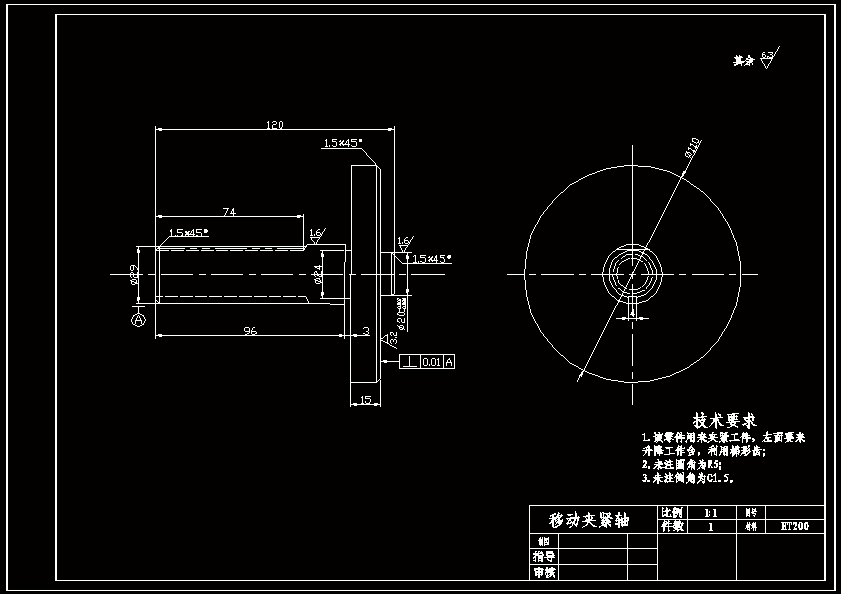

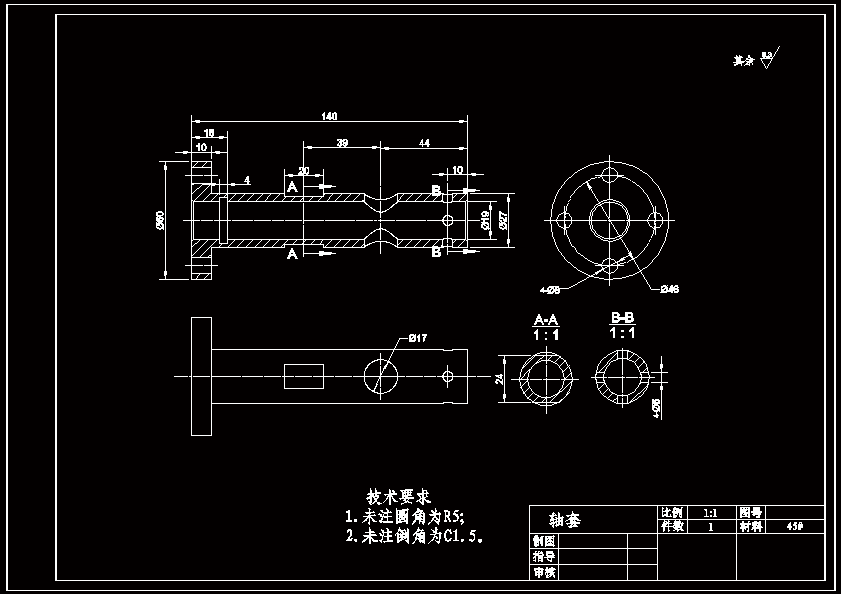

CAD版本图纸，共5张

目    录

1.零件设计任务及分析 4

1.1确定生产纲领、生产类型 4

1.2零件的分析 4

1.2.1零件的作用 4

1.2.2 零件的工艺分析 4

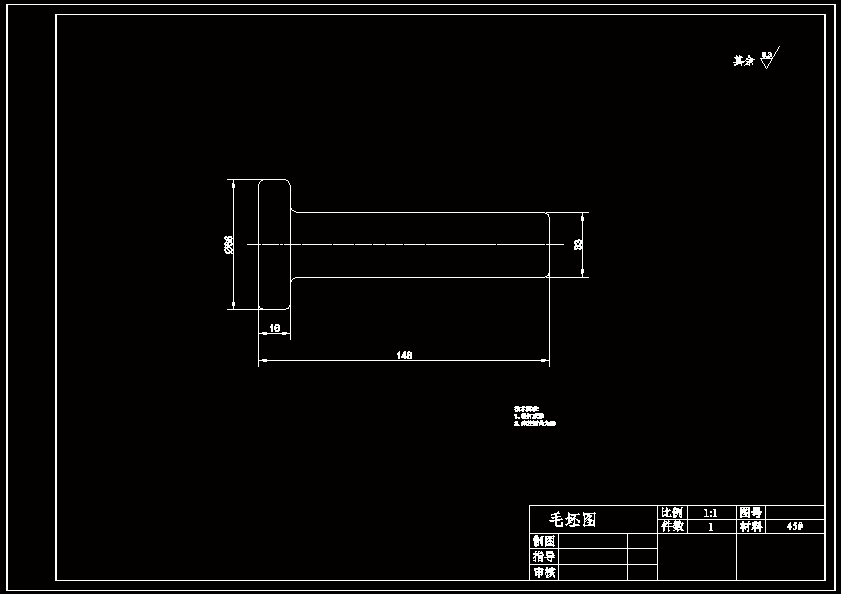

1.2.3确定毛坯制造方法，初步确定毛坯形状 5

2.工艺规程设计 6

2.1确定毛坯的制造形式 6

2.2基准的选择 6

2.3工件表面加工方法的选择 6

2.4制定工艺路线 8

2.4.1工艺路线方案一 8

2.4.2工艺方案二 8

2.4.3工艺方案的比较与分析 9

2.5机械加工余量、工序尺寸及毛皮尺寸的确定 10

2.5.1Φ mm外圆表面 10

2.5.2外圆表面Φ mm 11

2.5.3 B面中外圆柱面 11

2.5.4 孔Φ20 mm 11

2.5.5 Φ mm的端面 12

2.6确立切削用量及基本工时 13

2.6.1工序Ⅰ 车削Φ100mm端面及外圆柱面，倒角，粗车B面 13

2.6.2工序 Ⅱ  车Φ mm端面及外圆柱面有,车Φ90mm端面 17

2.6.3工序 Ⅲ  钻、扩、铰Φ20 mm孔，钻4-Φ9透孔。 23

2.6.4工序 Ⅳ  铣Φ90mm圆柱面上的两个平面 26

2.6.5工序 Ⅴ  钻Φ4mm孔，再钻Φ6 mm孔 28

2.6.6工序 Ⅵ  磨B面及Φ90mm外圆柱面 29

2.6.7工序 Ⅶ  磨Φ90mm外圆柱面上距离轴线24mm的平面 31

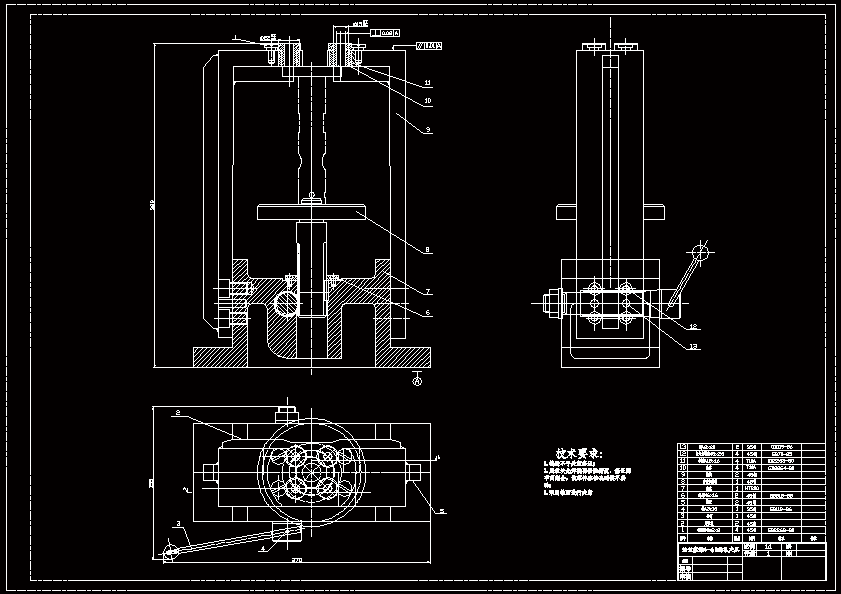

3．夹具设计 32

3.1设计要求 32

3.2夹具设计的有关计算 32

3.3夹具设计及操作的简要说明 33

4.小结 34

参考文献35
